Tên Sản Phẩm: Bộ giám sát máy phát điện
Mã sản phẩm: XW-PLB
Xuất xứ: China
Bảo hành:12 tháng
Giá bán: Liên hệ

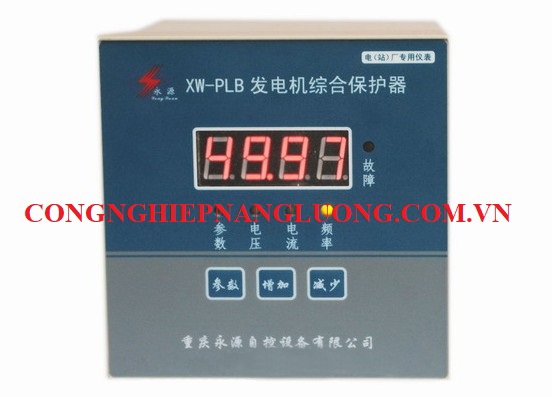

Bộ bảo vệ toàn diện máy phát điện XW-PLB
XW-PLB type generator comprehensive protector
Bộ bảo vệ máy phát điện XW-PLB
Bộ giám sát máy phát điện XW-PLB
Bộ bảo vệ tích hợp máy phát điện XW-PLB là một thiết bị điều khiển và bảo vệ thông minh được thiết kế đặc biệt cho các sự cố của bảo vệ rơ le. Nó sử dụng bộ vi xử lý tám bit làm cốt lõi và sử dụng các thuật toán điều khiển chính xác để làm cho thiết bị có hiệu suất điều khiển tuyệt vời và độ chính xác điều khiển.
Thiết bị này có chức năng bảo vệ quá tải, quá dòng, ngắn mạch theo thời gian ngược dòng và bảo vệ quá áp, quá áp, quá tốc, dưới tốc độ và bảo vệ chạy trong một. Bảo vệ quá tốc độ và dưới tốc độ sẽ tự động xử lý khác nhau tùy theo kết nối lưới của máy phát điện (dòng điện> 6% tức là trạng thái kết nối lưới). Nó có thể thay thế hoàn toàn chế độ bảo vệ truyền thống gồm nhiều rơ le, giúp đơn giản hóa quá trình cài đặt và nâng cao độ tin cậy. Thiết bị có thể hiển thị các giá trị điện áp, dòng điện, tần số của máy phát theo thời gian thực rất dễ quan sát và vận hành. Nó rất thuận tiện để sử dụng và có thể áp dụng để cải tạo các trạm điện vừa và nhỏ và các trạm điện cũ. Nó có thể cải thiện đáng kể độ tin cậy và an toàn của bảo vệ máy phát, đồng thời nó cũng có ý nghĩa tích cực đối với việc nâng cao mức độ tự động hóa của các trạm phát điện.
1. Phạm vi áp dụng: các loại tổ máy phát điện cao thế, hạ thế trung và nhỏ; bảo vệ động cơ và đường dây
2. Tín hiệu đầu vào:
Điện áp PT
Máy phát điện 100V danh định PT điện áp biến áp
Điện áp pha máy phát điện 230V danh định
Điện áp đường dây máy phát điện 400V danh định
Dòng điện ba pha: tín hiệu dòng điện 3 pha CT (biến dòng) danh định của máy phát điện 5A
3. Tín hiệu đầu ra:
Tín hiệu chuyển tiếp công tắc (chế độ thường mở)
Công suất tiếp điểm rơ le: AC 220V / 5A, 380V / 2A
DC 110V / 0.8A 220V / 0.2A
Đầu ra lỗi được sử dụng để ngắt kết nối công tắc kết nối lưới
Đầu ra bảo vệ tốc độ được sử dụng để điều khiển giảm tốc bộ điều tốc hoặc bỏ qua nước
4. Độ chính xác đo điện áp: không nhỏ hơn ± 1%
5. Độ chính xác đo lường hiện tại: không ít hơn ± 1%
6. Độ chính xác đo tần số: không nhỏ hơn ± 0,01%
7. Công suất tiêu thụ: ít hơn 6W
8.Điện áp sử dụng: AC 150VAC ~ 285VAC DC 100VDC - 300VDC
9. Kích thước cài đặt
Chiều dài 112mm × Chiều rộng 112mm × Chiều sâu 108mm
Tác dụng
1. Bảo vệ quá áp
2. Bảo vệ điện áp
3. Bảo vệ quá tải
4. Trong quá trình vận hành bảo vệ quá dòng nối lưới, dòng điện ba pha lớn nhất của máy phát liên tục lớn hơn giá trị cài đặt quá dòng điện đã đặt
5. Bảo vệ ngắn mạch
6. Bảo vệ quá tốc độ (quá tốc độ)
7. Bảo vệ quá tốc độ (quá tốc độ)
8. Dòng điện áp đầu vào bị ngắt kết nối.
