Bộ điều khiển kích từ twl-sd

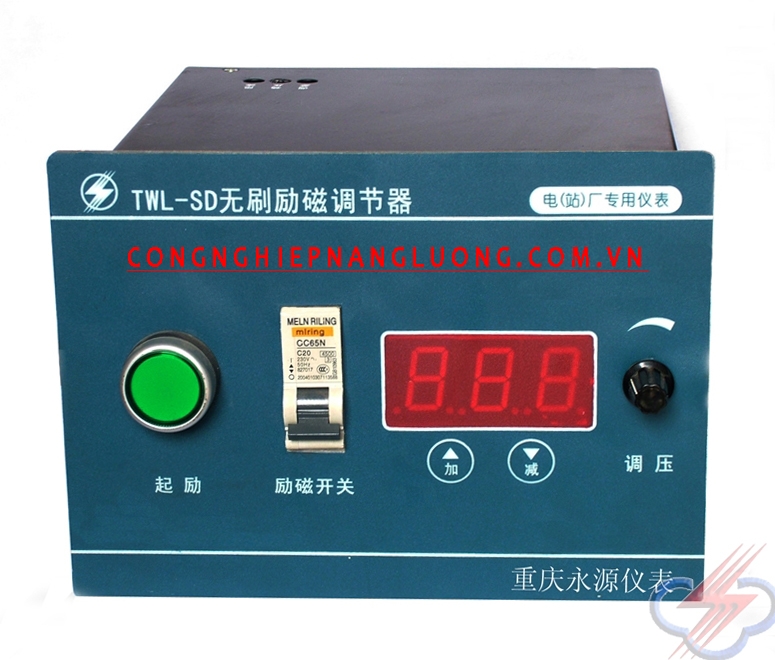

Bộ điều khiển kích từ TWL-SD

Bộ giám sát TWL-SD

1. Nguồn điện đầu vào: loại điện áp cao là U, W điện áp đường dây pha sóng cơ bản cuộn dây phụ (cũng có thể kết nối với máy biến áp một pha U, W) dải điện áp 200-250Vac (khuyến nghị sử dụng 2,5 lần điện áp kích thích định mức và dòng điện): loại điện áp thấp Đó là điện áp V-pha 230Vac.

Đầu vào tín hiệu điện áp: loại điện áp cao là tín hiệu biến điện áp Đầu vào 100Vac; loại điện áp thấp là U, W pha đầu vào 400Vac
Đầu vào tín hiệu dòng điện: Đầu vào biến dòng 5A ở phía thứ cấp của pha V (cũng được chia sẻ nối tiếp với thiết bị thứ cấp).

2. Đầu ra: Liên tục tối đa: 90Vdcl8A, cho phép đầu ra 36A trong một phút, và yêu cầu điện trở từ trường không nhỏ hơn 5 ohms. Chế độ kích từ: khi điện áp vào nguồn lớn hơn 8Vac thì có thể tự kích, khi nhỏ hơn 8Vac thì nhấn nút kích từ ’để bắt đầu kích. Lưu ý rằng không được phép từ hóa nguồn điện bên ngoài khi bộ điều chỉnh được kết nối với máy phát điện.

3. Nhiệt độ hoạt động: -40 ℃ -60 ℃

4. rọng lượng: khối lượng dưới 2,5kg

5. Kích thước lỗ: 182 (chiều dài) * 122MM (chiều cao)
