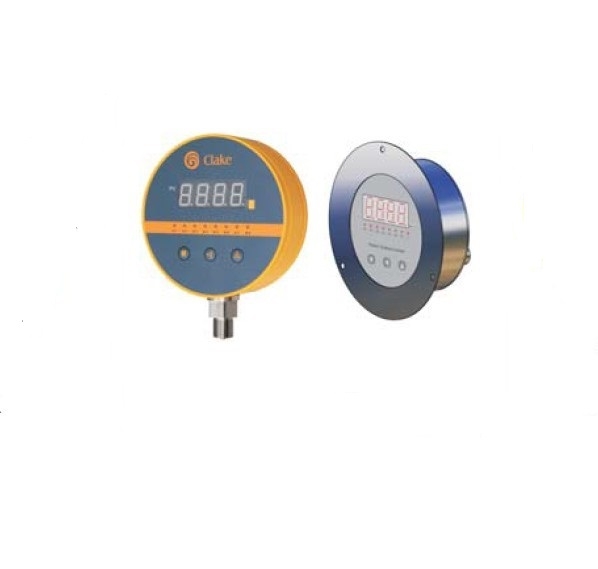

Bộ đo hiển thị và điều khiển áp suấtpts31-21-2-t21/t61

 Bộ đo hiển thị và điều khiển áp suấtPTS31-21-2-T21/T61

Bộ điều khiển cảm biến áp suất thông minh PTS31-27-T42 và bộ điều khiển cảm biến áp suất kiểu quay số PTS30 đều sử dụng màng chắn áp điện silicon khuếch tán hoặc gốm làm đơn vị đo; bộ truyền áp suất chính xác dòng PTS20 sử dụng cảm biến điện dung gốm loại khô làm đơn vị đo. Trong quá trình đo, áp suất tác động trực tiếp lên màng chắn gốm chắc chắn và chống ăn mòn, khiến màng chắn bị dịch chuyển đàn hồi. Dựa trên nguyên lý giá trị điện dung tỷ lệ thuận với khoảng cách giữa hai điện cực, sự thay đổi điện dung giữa điện cực nền và điện cực màng chắn có thể được phát hiện. Sự thay đổi điện dung được phát hiện được khuếch đại bởi mạch tinh chỉnh để xuất ra tín hiệu điện áp chính xác. Tín hiệu điện áp đầu ra được bộ truyền chuyển đổi thành tín hiệu dòng điện 4~20mA.

Tính năng: Thiết kế tiết kiệm năng lượng, tiêu thụ điện năng thấp; chống nước và chống va đập; lưu lượng đầy đủ, không mất áp; phạm vi cài đặt lưu lượng toàn thang đo rộng; dễ dàng lắp đặt, có thể lắp đặt theo chiều ngang, chiều dọc và góc nghiêng; không dễ bị tắc nghẽn; Điều kiện đo đơn, độ chính xác đo cao; lựa chọn điện cực và vật liệu lót phù hợp mang lại khả năng chống ăn mòn và mài mòn tốt. Nguyên lý hoạt động: Lưu lượng kế điện từ được thiết kế dựa trên định luật cảm ứng điện từ Faraday. Một cặp điện cực phát hiện được lắp đặt trên thành ống vuông góc với trục của ống đo và các đường sức từ. Khi chất lỏng dẫn điện chảy qua từ trường biến thiên (các đường sức từ vuông góc với hướng dòng chảy của chất lỏng) dọc theo ống đo, chất lỏng dẫn điện cắt các đường sức từ, tạo ra một suất điện động cảm ứng (EMF). Suất điện động này có thể được phát hiện bởi hai điện cực phát hiện trên ống đo. Lưu lượng có thể được tính toán bằng công thức sau và cuối cùng được chuyển đổi thành tín hiệu đầu ra 4~20mA: E = KBVD Trong đó: E - suất điện động cảm ứng; K - hệ số liên quan đến phân bố từ trường và trục; B - cường độ cảm ứng từ; V - vận tốc dòng chảy trung bình của chất lỏng dẫn điện; D - khoảng cách giữa các điện cực (đường kính trong của ống dẫn lưu lượng kế). Minh họa dòng FEA: Lưu lượng kế điện từ tích hợp FEA10; Lưu lượng kế điện từ tách rời FEA20.

Bộ báo mức dầu ổ trục loại Z
