Bộ giám sát chốt cắt jds

Thiết bị tín hiệu cắt pin JDS
I. Tổng quan

Thiết bị tín hiệu cắt pin JDS được điều khiển thông minh bởi máy vi tính đơn chip và thu thập các tín hiệu của bộ cắt pin 24 kênh. Bộ báo cáo bị cắt và tổng số báo động được kích hoạt. Đồng thời, rơle được kích hoạt và dữ liệu được truyền từ xa qua giao diện RS485.

2. Thông số kỹ thuật

■ Tín hiệu đầu vào: bộ đóng cắt thường đóng hoặc bình thường

■ Số lượng kênh đầu vào: chọn giữa 8-24 kênh

■ Điện áp làm việc: DC220V, DC24V

■ Công suất tiếp xúc đầu ra: 5A / 250VAC, 5A / 30VDC

3. Bảng mô tả

1. Vùng nút: đặt tham số dụng cụ vận hành

2. Màn hình LCD ma trận điểm hiển thị trạng thái làm việc và thông số

3. Chỉ báo trạng thái: cho biết cảnh báo và trạng thái làm việc

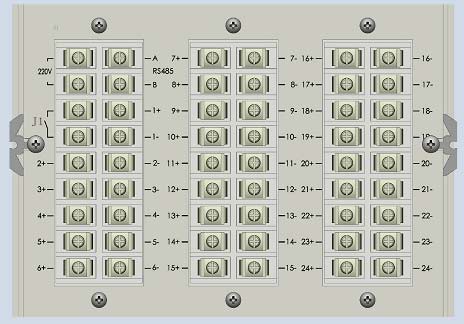

Cấp nguồn: Phạm vi điện áp là AC85-265V / 50Hz hoặc DC110-340V, không giới hạn phân cực, thiết bị không có công tắc nguồn và nó sẽ tiếp tục chạy trong một thời gian dài sau khi nguồn điện được kết nối.

1+ (1-) ~ 24+ (24-): thiết bị đầu cuối đầu vào của bộ báo hiệu tín hiệu pin cắt

J1: Thiết bị đầu cuối tiếp điểm đầu ra báo động (SPST), tiếp điểm di chuyển.

Đầu ra truyền thông A, B: RS485 (MODBUS RTU)

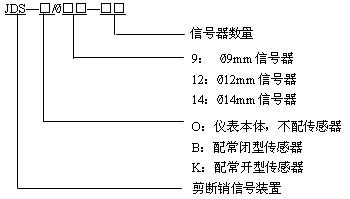

+ Hướng dẫn lựa chọn
