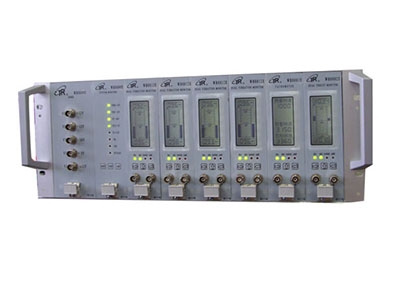

Bộ giám sát máy phát điện tua bin nước wb8600eh

Hệ thống giám sát máy phát thủy điện WB8600EH hàng không áp dụng cấu trúc đơn vị chức năng mô-đun. Khung gầm dụng cụ công nghiệp tiêu chuẩn của Đức RITTAL được thông qua, và công nghệ kỹ thuật số đơn chip tiên tiến được áp dụng. Hệ thống giám sát WB8600EH với màn hình tinh thể lỏng được phát triển đặc biệt để đo các tham số như rung, lắc, tốc độ và chuyển vị của bộ máy phát thủy điện. Các nhạc cụ được tuyến tính hóa bởi tuyến tính nội bộ. Mạch bình thường hóa thông tin vật lý được phát hiện thành đầu ra tín hiệu điện 4 ~ 20mA và 1 ~ 5V cho máy thu và ghi dữ liệu A / D của máy tính, đồng thời cung cấp tín hiệu tiếp xúc hai cực "báo động" và "nguy hiểm". Bảng điều khiển cung cấp tín hiệu thô cảm biến cho bộ ghi chức năng và máy hiện sóng để phân tích lỗi.
1. Thông số kỹ thuật khung gầm
Kích thước mở của khung xe: 448 (chiều rộng) × 177 (cao)
Kích thước: 495 (chiều rộng) × 177 (chiều cao) × 600 (sâu)

2, thông số kỹ thuật thành phần cung cấp điện
hạn chế môi trường làm việc:
nhiệt độ hoạt động 0 - 65 ° C
nhiệt độ bảo quản -40 - 85 ° C
độ ẩm 95% không ngưng tụ
đầu vào: có hai hình thức
            Một phạm vi đầu vào AC 220 V AC đến 264V có thể hoạt động bình thường.
            B Đầu vào DC 24 V có thể hoạt động bình thường từ 20V DC đến 30V DC.
Đầu ra: Cung cấp nguồn DC theo yêu cầu của từng trình cắm và rơle kết hợp thiết bị với
cung cấp ít nhất 10 cảm biến dòng xoáy. Công suất là 12V ± 0.5V 1.5A,
12V ± 0.5V 1.5A, Vt - 24V ± 0.5V 1A, Vj 12V ± 0.5V 1.5A,

3, màn hình chuyển vị dọc trục WB8602
Xoay hư hỏng lực đẩy cơ học, có thể dẫn đến thiệt hại cực kỳ nghiêm trọng cho máy và giám sát trục bên trong của máy ở vị trí trục so với ổ đỡ lực đẩy, có thể đưa ra cảnh báo sớm về thiệt hại đó.
Phương pháp giám sát lý tưởng nhất là lắp đặt đầu dò cảm biến tại vị trí có thể quan sát trực tiếp mặt bích trên trục, để kết quả đo có thể biểu thị chính xác vị trí tương đối của mặt bích trên và ổ đỡ lực đẩy và khoảng cách giữa hai có thể được biết đến.
Màn hình dịch chuyển dọc trục Wb8602 được thiết kế đặc biệt để chấp nhận tín hiệu của hai cảm biến dòng điện xoáy, liên tục đo và giám sát hai
vị trí trục hoàn toàn độc lập.
Phạm vi: -99,99mm ~ + 99,99mm;
Độ chính xác: ± 0,02mm;
Đáp ứng tần số: 0 ~ 10Hz ± 1%.

4, WB8612 Máy theo dõi cân bằng nước
hết tuabin, rung hướng tâm thường được biểu hiện trong ổ đỡ dẫn hướng của tuabin, hướng dẫn trên, hướng dẫn dưới và ổ đỡ dẫn hướng được đặt quá lớn, nó có thể gây ra thiệt hại cho vòng bi dẫn hướng Phi hành đoàn sẽ gặp nguy hiểm.
Màn hình xoay nước Wb8612 được trang bị hai cảm biến dòng điện xoáy để đo hai vòng xoay. Đầu dò phải được lắp đặt càng gần càng tốt với từng ổ trục, và cả hai đầu dò X và Y đều đồng thời phát hiện một ổ trục.
Phạm vi: 0 ~ 1999um pk-pk;
Độ chính xác: ± 3um pk-pk;
Tần số: 0,5 ~ 50Hz, ± 5%.

5. Màn hình rung máy nước WB8662
Rung động trên cùng của đơn vị máy phát thủy điện và đo rung động tuyệt đối của dấu ngoặc trên và dưới là một trong những phương tiện quan trọng nhất để theo dõi trạng thái hoạt động của đơn vị máy phát thủy điện.
Chúng tôi khuyên bạn nên cài đặt cảm biến rung ngang và dọc ở giá đỡ trên và dưới và nắp trên để phản ánh tốt hơn độ rung của thiết bị.
Máy theo dõi rung máy nước WB8662 sử dụng cảm biến tốc độ địa chấn với các đặc tính tần số thấp tốt. Có thể theo dõi hai rung động tuyệt đối tần số thấp.
Phạm vi: 0 ~ 1999um pk-pk;
Độ chính xác: ± 3um pk-pk;
Tần số: 0,5 ~ 50Hz, ± 5%.

6, màn hình tốc độ WB8681
Bộ theo dõi tốc độ Wb8681 đặc biệt phù hợp để đo tốc độ của tuabin thủy điện, bao gồm tốc độ khởi động và dừng cực thấp, và quá trình nâng và hạ, có thể được theo dõi chính xác.
Màn hình tốc độ Wb8681 có thể được trang bị cảm biến dòng điện xoáy, cảm biến tốc độ từ tính, cảm biến tốc độ từ tính, chủ yếu được sử dụng để theo dõi tốc độ và báo động.
Phạm vi: 0 ~ 999,9r / phút;
Độ chính xác: ± 0,1r / phút; Số lượng
răng: 20 ~ 255.
