Cảm biến 811104-00-05-50-02

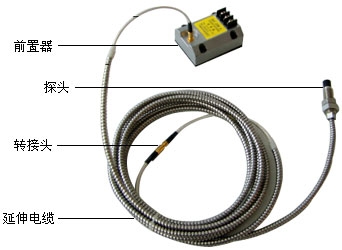

Cảm biến pha chính 811104-00-05-50-02 cho máy phát điện là một công cụ đo tuyến tính hóa không tiếp xúc. Thiết bị có độ tin cậy cao trong quá trình vận hành lâu dài, phạm vi đo rộng, độ nhạy cao, độ phân giải cao, phản hồi nhanh, khả năng chống nhiễu mạnh và không bị ảnh hưởng bởi dầu hoặc các môi trường khác. Do đó, thiết bị được sử dụng rộng rãi trong các ngành công nghiệp như điện, dầu khí, hóa chất và luyện kim để đo chuyển vị không tiếp xúc động và tĩnh của các máy móc quay lớn như tua bin hơi nước, tua bin nước, quạt gió, máy nén, hộp số và bơm làm mát cỡ lớn.

Ví dụ, chúng tôi cung cấp các cảm biến với nhiều thông số kỹ thuật khác nhau để đo chuyển vị trục hướng tâm và hướng trục, độ giãn nở vi sai, độ lệch tâm trục, độ rung trục, pha chính và tốc độ quay.

Yêu cầu cơ bản cho môi trường làm việc khắc nghiệt: Cáp mở rộng đầu dò phải hoạt động ở nhiệt độ từ -30℃ đến 120℃, và bộ tiền khuếch đại phải hoạt động ở nhiệt độ từ -30℃ đến 80℃; Thiết bị cũng phải hoạt động mà không bị hư hỏng khi sử dụng lâu dài trong môi trường có độ ẩm tương đối 95%.

●Thông số kỹ thuật:

Trong điều kiện nhiệt độ phòng 22℃, vật liệu thử nghiệm 40CrMoA, nguồn điện -24V và tải 10KΩ, hệ thống đáp ứng các yêu cầu sau:

○ Đáp ứng tần số DC～500Hz

○ Sai số hoán đổi ±5% (bao gồm độ tuyến tính và độ nhạy)

○Các thông số khác:

Đường kính đầu dò (mm) Dải tuyến tính (mm) Độ tuyến tính Độ nhạy Độ chính xác độ nhạy
Ф18 1,15~7,15 ±1,3% 2,0V / mm ±4,0%
Ф22 20 tháng 1 - 20 tháng 11 ±1,4% 0,8V / mm ±4,0%
Ф25 1,25~13,75 ±1,5% 0,8V / mm ±4,0%
Ф35 1:30~21:30 ±1,5% 0,8V / mm ±4,0%
Ф50 2,50~27,50 ±2,0% 0,4V / mm ±4,0%
Ф60 2,00~52,00 ±2,0% 0,2V / mm ±4,0%
