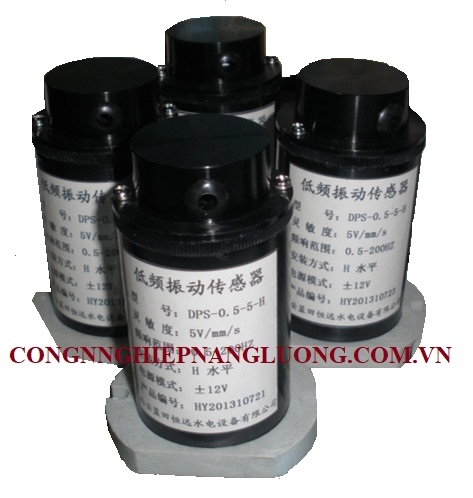

Cảm biến độ rung dps-0.5-5-h/v

Cảm biến DPS-0.5-5-H

Cảm biến DPS-0.5-5-V

Cảm biến rung tần số thấp, tích hợp tích hợp, tín hiệu điện áp dịch chuyển đầu ra. Nó tích hợp tín hiệu tốc độ rung thành tín hiệu dịch chuyển và xuất ra. Nó chủ yếu được sử dụng để đo độ rung của các tổ máy phát thủy điện, máy quay tốc độ thấp, các tòa nhà kỹ thuật và cầu. Độ rung được đo bằng cảm biến này là độ rung tuyệt đối so với không gian trống. Tín hiệu điện áp đầu ra của nó tỷ lệ thuận với biên độ dao động.

1. Nguyên lý

Cảm biến rung tần số thấp là cảm biến quán tính. Nó sử dụng nguyên lý cảm ứng điện từ để biến đổi tín hiệu rung thành tín hiệu điện. Nó chủ yếu bao gồm hệ thống mạch từ, khối lượng quán tính và giảm xóc lò xo. Một nam châm được cố định chắc chắn trong vỏ cảm biến và một khối lượng quán tính (cụm cuộn dây) được treo trên vỏ bởi một bộ phận lò xo. Khi làm việc, cài đặt cảm biến trên máy. Khi máy rung, trong phạm vi tần số làm việc của cảm biến, cuộn dây và nam châm di chuyển tương đối với nhau, cắt các đường sức từ và điện áp cảm ứng được tạo ra trong cuộn dây. Tín hiệu điện áp tỷ lệ thuận với giá trị tốc độ rung của đối tượng đo, xử lý khuếch đại tích phân của tín hiệu này có thể nhận được tín hiệu dịch chuyển.

2. Đặc trưng

- Cảm biến có tần số sử dụng rất thấp, có thể được áp dụng cho các máy quay ở tốc độ thấp.
- So với các loại cảm biến rung khác, các cảm biến có trở kháng đầu ra thấp hơn và tỷ lệ tín hiệu trên tạp âm tốt hơn. Nó có thể làm việc với máy đo điện áp xoay chiều hoặc máy hiện sóng. Không có yêu cầu đặc biệt cho phích cắm đầu ra và cáp truyền dẫn, vì vậy nó rất dễ sử dụng.

- Các phần tử chuyển động có ma sát được loại bỏ khỏi thiết kế cảm biến, do đó tuổi thọ tương đối dài.

- Cảm biến có khả năng nhất định để chống rung bên (không quá 10g)

3. Thông số kỹ thuật chính

- Phạm vi đáp ứng tần số: 0,5Hz 200Hz (-3dB)
- Độ nhạy: 8mV / m ± 5%, 5mV / ±m ± 5%, 4mV / m ± 5% (hoặc điều chỉnh theo yêu cầu của người dùng)
- Phạm vi: ± 1mm ​​(± 2 mm, ± 3 mm, v.v.)
- Độ tuyến tính: <2%
- Điện áp đầu ra tối đa: 8V (đỉnh đơn)
- Phạm vi nhiệt độ hoạt động, -30oC -80oC
- Hướng làm việc: H Kiểu ngang V Kiểu dọc
- Nguồn cung cấp năng lượng làm việc: ± 12VDC
- Phương pháp lắp đặt: cố định bằng 2 ốc vít M5 trên góc chu vi Φ56.

4. Cài đặt cảm biến rung DPS-0,5-5

4.1 Góc cài đặt / lựa chọn tần số hoạt động thấp nhất
V: 0 ° ± 2.5 ° (cài đặt dọc)
H: 90 ° ± 2,5 ° (cài đặt ngang)
4.2 Lựa chọn độ nhạy

B: Độ nhạy: 8mv / um F: Độ nhạy: 5mv / um (theo yêu cầu của người dùng)

4.3 Lựa chọn phạm vi

   01: ± 1mm

   02 ± 2 mm

   03 ± 3 mm
