Cảm biến lưu lượng , công tắc dòng chảy FT20N-G14HDPRC

Bộ điều khiển lưu lượng dẫn nhiệt FT20N được thiết kế dựa trên nguyên lý khuếch tán nhiệt. Công nghệ khuếch tán nhiệt là một công nghệ hiệu suất cao và đáng tin cậy, hoạt động trong điều kiện khắc nghiệt. Các thành phần cảm biến điển hình của nó bao gồm hai nhiệt điện trở; khi hai nhiệt điện trở này được đặt trong chất lỏng, chênh lệch nhiệt độ giữa chúng phụ thuộc vào lưu lượng khối lượng.

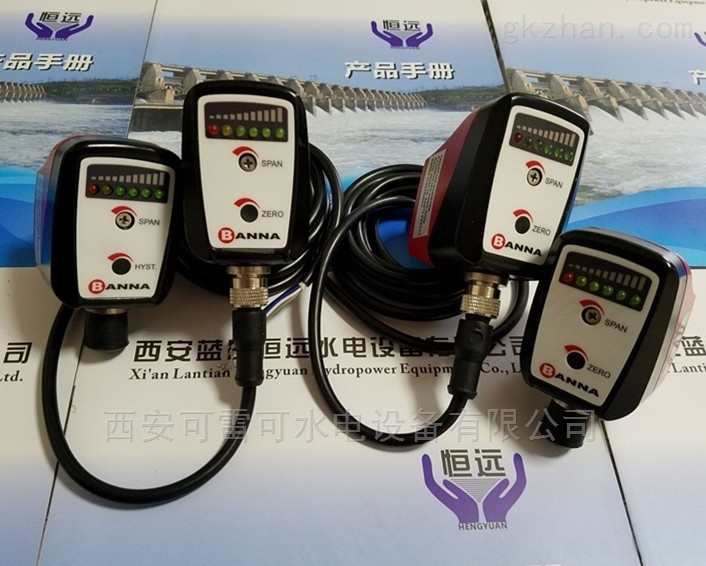

Công tắc lưu lượng dẫn nhiệt FT20N-G14HDPRC...

Công tắc lưu lượng dẫn nhiệt FT20N-G14HDPRC

Công tắc lưu lượng dẫn nhiệt FT20N-G14HDPRC

○ Thiết kế hoàn toàn bằng thép không gỉ, mức độ bảo vệ cao;

○ Toàn bộ cấu trúc không có bộ phận chuyển động và không cần bảo trì;

○ Lắp đặt lắp chìm, không yêu cầu đường kính;

○ Tổn thất áp suất cực thấp;

○ Màn hình LED hiển thị xu hướng lưu lượng và trạng thái bật/tắt;

○ Mạch tích hợp hiệu suất cao xuất ra nhiều tín hiệu;

○ Đầu dò được phủ vật liệu chống đóng cặn, có thể ngăn ngừa hiệu quả sự tích tụ cặn bên trong đường ống.

Công tắc lưu lượng nhiệt FT20N được thiết kế dựa trên nguyên lý trao đổi nhiệt. Đầu dò tích hợp mô-đun gia nhiệt và mô-đun cảm biến. Sự tản nhiệt của mô-đun gia nhiệt liên quan chặt chẽ đến lưu lượng chất lỏng được đo. Khi môi chất trong đường ống không chảy, tín hiệu nhiệt độ mà mạch cảm biến nhận được là một giá trị cố định. Khi môi chất chảy, nhiệt độ được thu thập bởi mạch cảm biến thay đổi theo lưu lượng. Đồng thời, mạch cảm biến chuyển đổi tín hiệu chênh lệch nhiệt độ giữa mô-đun gia nhiệt và mô-đun cảm biến thành tín hiệu điện. Sau khi được CPU xử lý, tín hiệu chuyển mạch được xuất ra để sử dụng trong điều khiển thiết bị hạ lưu và cảnh báo. Dòng công tắc lưu lượng nhiệt này có kích thước nhỏ gọn, thiết kế mạch tích hợp độ tin cậy cao, không có bộ phận chuyển động, tổn thất áp suất thấp và không giới hạn đường kính lắp đặt. Sản phẩm được sử dụng rộng rãi trong các hệ thống khí và thủy lực, nước tuần hoàn, giám sát gián đoạn dòng chảy của chất lỏng cắt gọt và dầu bôi trơn, và bảo vệ bơm chạy khô.

Công tắc lưu lượng Hengyuan FT20N-G12HDCRQ Phiên bản nâng cấp

Thông số kỹ thuật của công tắc lưu lượng nhiệt FT20N:

Dải lưu lượng: 1...150 cm/s (nước), 3...300 cm/s (dầu); 20...2000 cm/giây (không khí)

Ngõ ra tín hiệu: PNP, NPN, rơle, thường hở + thường đóng (SPDT)

Nguồn điện: 18~36VDC (điển hình: 24VDC)

Dòng điện tải: Ngõ ra PNP/NPN ≤400mA, ngõ ra rơle ≤1A@48VDC;

Dòng điện không tải: tối đa 80mA

Chỉ báo lưu lượng: Hiển thị phần trăm ống kỹ thuật số;

Phương pháp cài đặt: Cài đặt bằng nút bấm;

Khả năng chịu áp suất cực đại: 100 bar

Độ chênh lệch nhiệt độ: ≤4℃/giây
Trọng lượng: Khoảng 0,4kg

Thời gian phản hồi: 1-13 giây. Giá trị điển hình: 2 giây

Thời gian khởi tạo: khoảng 8 giây

Bảo vệ điện: ngược pha, ngắn mạch, quá tải

Cấp độ bảo vệ: IP67
