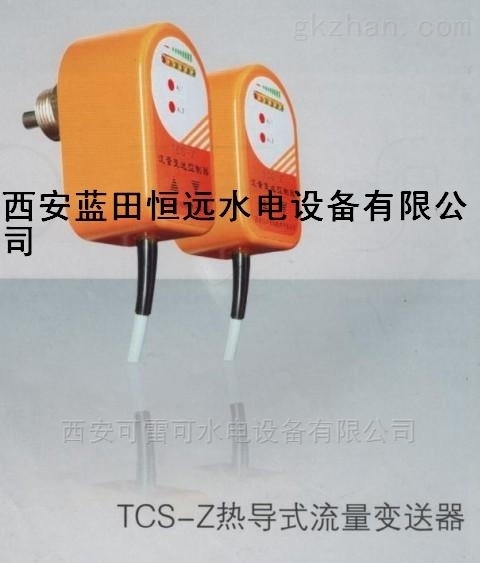

Công tắc lưu lượng bơm chữa cháy tcs-z

Sản phẩm được đề xuất là công tắc lưu lượng bơm chữa cháy TCS-Z, một sản phẩm điện tử được phát triển để giám sát và kiểm soát lưu lượng thống nhất. Sử dụng nguyên lý khuếch tán nhiệt, sản phẩm này khắc phục được những nhược điểm của các sản phẩm cơ khí truyền thống như cấu trúc phức tạp, dễ bị trôi giá trị cài đặt và không ổn định ở lưu lượng thấp. Sản phẩm phù hợp cho nhiều ứng dụng giám sát lưu lượng môi chất khác nhau. Công tắc lưu lượng dẫn nhiệt.

Công tắc lưu lượng dẫn nhiệt TCS là một sản phẩm điện tử được phát triển để giám sát và điều khiển lưu lượng trong hệ thống làm mát nhà máy thủy điện và hệ thống dầu bôi trơn. Dựa trên nguyên lý khuếch tán nhiệt, sản phẩm này khắc phục được những nhược điểm của các sản phẩm cơ khí truyền thống, chẳng hạn như cấu trúc phức tạp, dễ bị trôi giá trị cài đặt và không ổn định ở lưu lượng thấp. Sản phẩm phù hợp cho nhiều ứng dụng giám sát lưu lượng môi chất khác nhau. Đặc điểm của công tắc lưu lượng dẫn nhiệt: Sản phẩm có tính điện tử cao với ứng dụng ổn định; 6 màn hình LED hiển thị cảnh báo và công tắc trạng thái lưu lượng; giá trị cài đặt có thể điều chỉnh tại hiện trường với dải đo rộng và độ trôi thấp; tương thích với nhiều đường kính ống khác nhau, mang lại khả năng hoán đổi tốt; kiểm soát chính xác ngay cả ở lưu lượng thấp; không yêu cầu hướng dòng chảy cho môi chất đo, dễ dàng lắp đặt và sử dụng; không bị tắc nghẽn chất lỏng, không mài mòn, không cần bảo trì; đầu dò sử dụng lớp phủ chống đóng cặn đặc biệt để tăng cường khả năng chống bám bẩn. Nguyên lý: Công tắc lưu lượng TCS-K/M được thiết kế dựa trên nguyên lý trao đổi nhiệt. Đầu dò có bộ phận gia nhiệt và nhiệt điện trở tích hợp. Độ dẫn nhiệt của công tắc lưu lượng có liên quan chặt chẽ đến lưu lượng của chất lỏng đo được. Khi một môi trường lưu chất chảy qua đầu dò công tắc lưu lượng, nhiệt lượng đo được bởi phần tử nhiệt thay đổi theo lưu lượng của môi trường. Sự thay đổi này được chuyển đổi thành tín hiệu điện bằng cầu Wheatstone. Mạch tích hợp so sánh lưu lượng cài đặt với lưu lượng tức thời và đưa ra tín hiệu tiếp điểm. Công tắc lưu lượng dẫn nhiệt tích hợp đầu dò lưu lượng và bộ xử lý tín hiệu. Sáu đèn LED hiển thị xu hướng trạng thái lưu lượng. Giá trị tác động của công tắc có thể dễ dàng điều chỉnh thông qua biến trở bên dưới vít bảo vệ trên bảng điều khiển phía trước. Nó cung cấp cả tùy chọn đầu ra rơle và đầu ra tương tự. IV. Thông số kỹ thuật Môi trường làm việc: Nước: 0 ~ 5m / s; Dầu: 0 ~ 10m / s; Khí: 0 ~ 50m / s; Độ lặp lại: ± 1% phạm vi điểm đặt; Thời gian đáp ứng: Thông thường là 2 giây, Tối đa là 8 giây; Chịu được áp suất định mức: 10MPa; Phạm vi nhiệt độ trung bình: -25℃ - 80℃; Điện áp làm việc: DC 24VDC; AC / DC 220V; Tiêu thụ dòng điện: ≤ 65mA; Phương thức kết nối: G1/2'' M20×1.5 (Có thể đặt hàng đặc biệt); Bảo vệ vỏ: Vỏ thép không gỉ được bảo vệ IP67; Dạng đầu ra: Rơ le SPDT (7A/220VAC); hoặc đèn LED chỉ báo tương tự liên tục 4-20mA; Đường kính ống áp dụng: DN15~DN300; Địa điểm giao hàng: Tây An, Tỉnh Thiểm Tây
