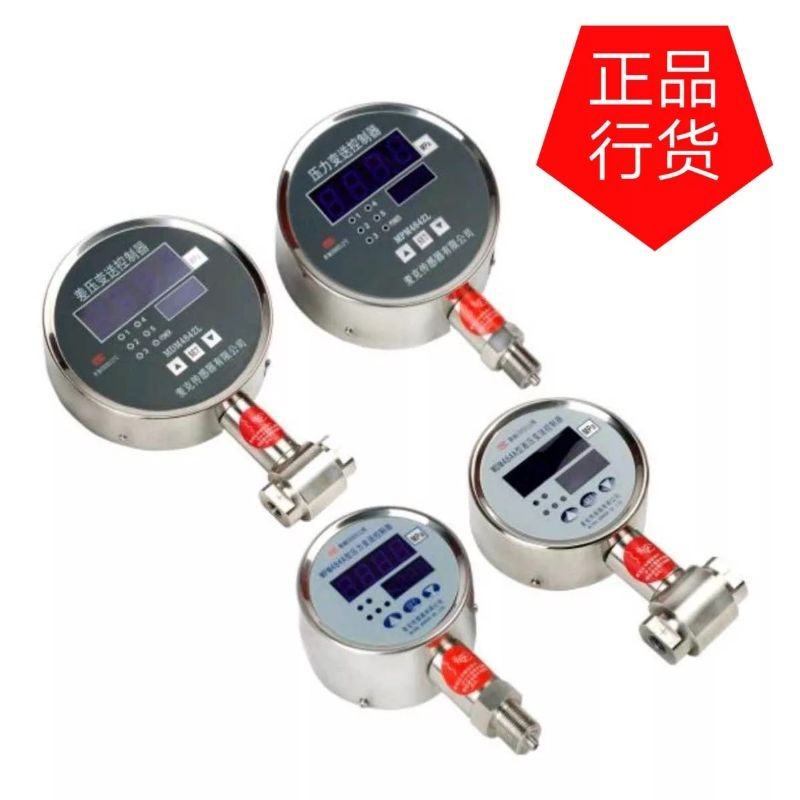

Đồng hồ đo áp suất mpm484

MPM484 là sản phẩm đa chức năng tất cả trong một với thiết kế mạch tương tự hoàn toàn. MPM484 có thể đo áp suất chất lỏng hoặc áp suất chênh lệch tại chỗ, đồng thời có thể hiển thị và chuẩn hóa tín hiệu áp suất hoặc chênh lệch áp suất tại chỗ và có thể cung cấp tối đa 5 tín hiệu tiếp xúc cho người dùng Trong quá trình kiểm soát áp suất, MPM484 đã thực hiện xử lý đặc biệt trong mạch điện để ngăn chặn sự hoạt động sai của jitter rơle tại điểm tới hạn, giúp cải thiện độ tin cậy của sản phẩm. MPM484 đặc biệt thích hợp cho các ứng dụng trong cấp điện, cấp thoát nước, dầu khí, công nghiệp hóa chất và các ngành công nghiệp khác cần đo, hiển thị và kiểm soát áp suất chất lỏng hoặc áp suất chênh lệch.

Tính năng sản phẩm MPM484

• Xuất hiện đồng hồ đo áp suất tiêu chuẩn Φ150mm;
• Giá trị áp suất màn hình kỹ thuật số LED;
• Cung cấp thêm 5 tín hiệu liên lạc, số liên lạc có thể được đặt và hiển thị tùy ý, không có jitter;
• Cung cấp năng lượng rộng, nhiều đầu ra tín hiệu tương tự tiêu chuẩn;
• Bộ phận tiếp xúc với phương tiện là thép không gỉ và vỏ điện tử được làm bằng hợp kim nhôm;
• Màng ngăn cách ly cảm biến là thép không gỉ 316L. Các ứng dụng đặc biệt cũng có thể cung cấp cho người dùng màng ngăn xả (chỉ loại áp lực) và màng ngăn tantalum (chỉ loại áp suất).
• Sản phẩm đã vượt qua bài kiểm tra lão hóa nghiêm ngặt và hiệu suất của nó ổn định và đáng tin cậy.

Cấu trúc phác thảo MPM484

Cấu trúc và kích thước tổng thể

(Đơn vị: mm)

Cấu trúc và kích thước phác thảo MDM484

(Đơn vị: mm)

Kết nối điện MPM484

Ví dụ ứng dụng MPM484

Hướng dẫn lựa chọn MPM484

Mẹo lựa chọn MPM484
1. Các đầu nối dây của loạt sản phẩm này được đặt ở mặt sau của vỏ hợp kim nhôm. Để tránh tai nạn do các yếu tố môi trường bên ngoài, người dùng nên bảo vệ sản phẩm tại vị trí lắp đặt.
2. Khi đặt hàng các sản phẩm có điều khiển tiếp xúc, vui lòng cho biết số lượng tiếp điểm và giá trị áp suất hoặc chênh lệch áp suất được kiểm soát.
3. Mã vật liệu cấu trúc 25 và 35 trong hướng dẫn lựa chọn chỉ áp dụng cho các sản phẩm áp lực và các mã chức năng bổ sung P, C1, C3, C5, G, A và S chỉ áp dụng cho các sản phẩm áp lực.
4. Người dùng chọn sản phẩm MDM484 nên chú ý đến mối quan hệ giữa dải áp suất chênh lệch và áp suất cho phép và áp suất lớn của buồng áp suất dương và âm, và chúng phải phù hợp với yêu cầu sử dụng tại chỗ. Để đảm bảo hoạt động an toàn và đáng tin cậy của máy phát, nên lắp đặt ba nhóm van giữa điểm đo và máy phát, để môi trường đo được thêm chậm và đều vào buồng áp suất dương và âm của sản phẩm MDM484.
5. Phạm vi đo của bộ điều khiển truyền áp suất xả là 0 ～ 70kPa, 35MPa.
6. Đối với các yêu cầu đặc biệt khác, vui lòng tham khảo ý kiến ​​với công ty chúng tôi và cho biết theo thứ tự.
