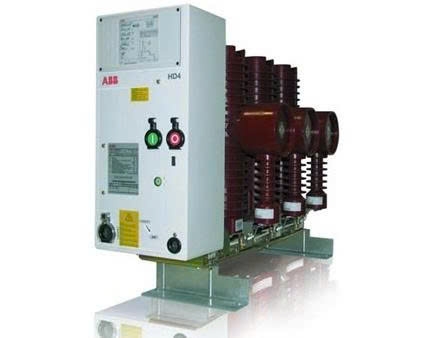

Máy cắt trung thế kiểu hd4 abb

1

Hãng sản xuất

-

ABB

2

Kiểu

-

HD4 – Máy cắt hợp bộ, dập hồ quang bằng khí SF6

3

Tiêu chuẩn

-

IEC 62271-100

4

Điện áp định mức

kV

12

5

Điện áp chịu đựng tần số công nghiệp

kV

28

6

Điện áp chịu đựng xung sét

kV

75

7

Điện áp làm việc

kV

6,6

8

Dòng điện định mức

A

1250

9

Dòng cắt ngắn mạch định mức

kA

31,5 trong 3s

10

Số cực

-

03

11

Số cuộn đóng

-

01

12

Số cuộn mở

-

01

13

Chu kỳ đóng cắt

-

O-0,3S-CO-15S-CO

14

Hệ truyền động

-

Chung 3 pha. Nạp tải lò xo bằng động cơ và tay quay

15

Điện áp điều khiển

VDC

110

16

Điện áp động cơ

VDC

110

17

Thành phần DC

%

- 601; 602; 603; 604; 632: ≤35

- 605; 631: ≤30

18

Áp lực khí SF6 trụ cực

(định mức/alarm/trip)

Mpa

- 601; 602; 603; 604; 632: 0,38/0,21/0,18.

- 605; 631: 0,43/0,21/0,18.
