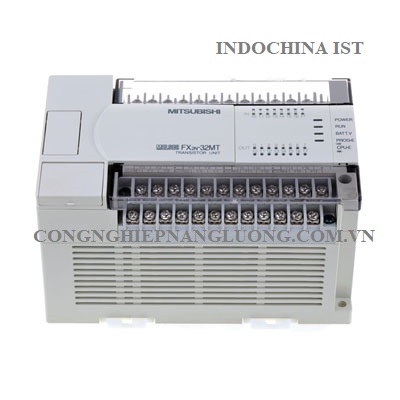

Mitsubishi plc fx2n-32mt

MITSUBISHI PLC FX2N-32MT

Kích thước: 150 * 87 * 90 (mm)

Loại nguồn: Loại đầu vào nguồn AC
 ◆ Điện áp định mức: AC100 ~ 240V
 ◆ Phạm vi điện áp cho phép: AC85 ~ 264V
 ◆ Thời gian dừng tức thời cho phép: ít hơn l0ms Nó có thể tiếp tục chạy sau khi mất điện tức thời. Khi mà điện áp nguồn là AC200V, nó có thể thay đổi trong khoảng 10 ~ 100ms thông qua chương trình người dùng.
 ◆ Cầu chì nguồn điện: 250V 5A 5Ф * 20mm
 ◆ Tiêu thụ điện năng (VA): 40
 ◆ Dòng vào: tối đa 40A 5ms trở xuống / AC100V, tối đa 60A 5ms trở xuống / AC200V
 ◆ Cung cấp năng lượng cảm biến (không có mô-đun mở rộng): DC24V 250mA trở xuống

[Thông số kỹ thuật đầu vào FX2N-32MT-001]
 ◆ Số lượng điểm đầu vào: 16
 ◆ Điện áp tín hiệu đầu vào: DC24V ± 10% * 2
 ◆ Dòng tín hiệu đầu vào: 7mA / DC24V (5mA / DC24V sau X010)
 ◆ Đầu vào ON hiện tại: 4.5mA trở lên (3.5mA / DC24V sau X010)
 ◆ Dòng điện đầu vào TẮT: 1.5mA trở xuống
 ◆ Thời gian đáp ứng đầu vào: khoảng 10ms
    Bộ lọc kỹ thuật số tích hợp X000 ~ X017.
    Có thể thay đổi trong phạm vi 0 ~ 60ms (X000, X001 là MIN.20μS, X002 ~ là MIN.50μS)
 ◆ Tín hiệu đầu vào: đầu vào tiếp điểm hoặc bóng bán dẫn mở NpN
 ◆ Cách điện vòng: cách ly optpler
 ◆ Hiển thị hành động đầu vào: Khi đầu vào BẬT, đèn LED sẽ sáng

[Thông số kỹ thuật đầu ra FX2N-32MT-001]
 ◆ Loại đầu ra: Đầu ra bóng bán dẫn
 ◆ Số lượng điểm đầu ra: 16
 ◆ Nguồn điện bên ngoài: DC5 ~ 30V
 ◆ Cách điện mạch: Cách ly bộ ghép nối
 ◆ Hiển thị hành động: Đèn LED sáng khi bộ điều khiển quang được điều khiển
 ◆ Tải tối đa:
    Tải điện trở: 0,5A / 1 điểm 0,8A / 4 điểm 1,6A / 8 điểm (Y000, Y001 là 0,3A / 1 điểm)
    Tải cảm ứng: 12W / DC24V (Y000, Y001 là 7.2W / DC24V)
    Tải đèn: 1.5W / DC24V (Y000, Y001 là 0.9W / DC24V)
 ◆ Mở dòng rò: 1mA / AC100V 2mA / AC200V
 ◆ Tải tối thiểu: 0.1VA / DC30V
 ◆ Thời gian đáp ứng:
    TẮT-> BẬT: 0,2ms trở xuống (15μS (Y000, Y001))
    BẬT-> TẮT: 0,20ms trở xuống (30μS (đối với Y000, Y001))
