Module điều khiển định vị mitsubishi fx2n-1pg

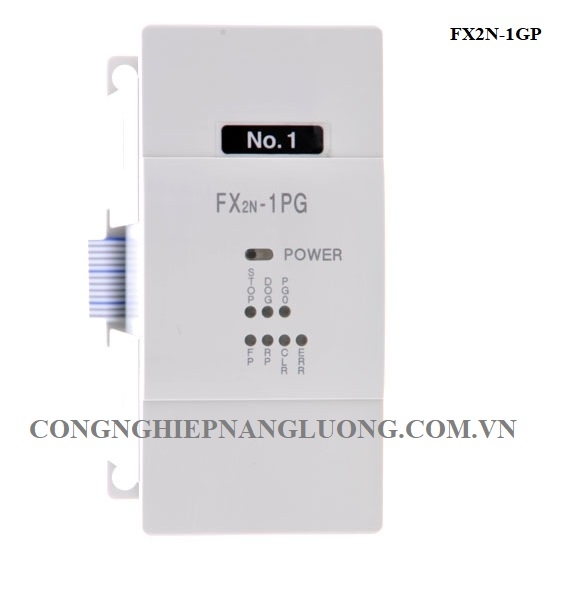

MODULE điều khiển định vị Mitsubishi FX2N-1PG

Positioning Control Module Mitsubishi FX2N-1PG-E

Điện áp nguồn: 5-24VDC

Dòng điện đầu ra: 20mA

Kích thước: 43 x 87 x 90 mm

Đơn vị tạo xung FX-1PG / FX2N-1PG (sau đây gọi tắt là PG PGU) thực hiện định vị đơn giản của một trục độc lập (không điều khiển nội suy giữa nhiều trục) bằng cách cung cấp một lượng xung quy định (Tối đa 100 kHz) để điều khiển bộ khuếch đại cho động cơ servo hoặc động cơ bước.
- FX-1PG được đính kèm dưới dạng phần mở rộng cho bộ điều khiển lập trình sê-ri FX / FX2C (sau đây gọi là như PC PC của Nhật Bản) và FX2N-1PG được đính kèm dưới dạng phần mở rộng cho PC dòng FX2N / FX2NC / FX3U / FX3UC. Mỗi PGU
hoạt động như một khối đặc biệt giúp truyền dữ liệu với PC bằng cách sử dụng các lệnh TỪ / ĐẾN và chiếm 8 điểm của đầu vào hoặc đầu ra. Để biết số lượng PGU có thể kết nối với PLC, hãy tham khảo hướng dẫn sử dụng PLC để được kết nối.
- PGU cung cấp các thiết bị đầu cuối kết nối cho các hoạt động định vị yêu cầu đáp ứng tốc độ cao cũng như những người được sử dụng cho đầu ra tàu xung. Các hoạt động I / O chung khác được điều khiển thông qua PLC.
- Vì tất cả chương trình điều khiển định vị được thực thi trong PC, PGU không yêu cầu chuyên dụng bảng giảng dạy, vv Là các công cụ lập trình cho PLC, các thiết bị sau đây có sẵn mà không cần sửa đổi.
- GOT, Đơn vị truy cập dữ liệu có thể được kết nối với PLC để đặt hoặc hiển thị dữ liệu định vị.
