Rơ le quá tải nhiệt cjr3 / cjr3b , khởi động từ ck3 / ck3b

Rơ le quá tải nhiệt CJR3 / CJR3B , Contactor CK3 / CK3B

1. Tổng quan về sản phẩm
Khởi động từ dòng CK3 và rơle quá tải nhiệt dòng CJR3 tương ứng, dòng tiếp điểm tại AC400V có 22 mức dải đo từ 9A đến 800A, và dòng rơle quá tải nhiệt có 11 mức dỉa đo từ 0.1A đến 450A.
Công cụ tiếp điểm sê-ri dòngCC333 và rơle quá tải nhiệt tương ứng sê-ri CJR3B, dòng tiếp xúc tại AC400V có 11 mức dải đo từ 6A đến 95A và dòng rơle quá tải nhiệt có 5 mức dải đo từ 0.1A đến 96A.
Ngoài ra, có 3 mức dải đo của công tắc tơ chuyển mạch điện dung CK3-25K, 50K và 65K có nguồn gốc từ công tắc tơ CK3 và 1 thông số kỹ thuật của rơle công tắc tơ FSH-4.
Công tắc tơ, rơle quá tải nhiệt và rơle contactor đáp ứng các tiêu chuẩn sau:
- IEC 60947-1 và GB / T 14048.1-2012 Thiết bị đóng cắt và điều khiển điện áp thấp tổng quát
- IEC 60947-4-1 và GB / T 14048.4-2010 Thiết bị đóng cắt và điều khiển điện áp thấp Thiết bị điều khiển điện và khởi động động cơ (bao gồm cả bảo vệ động cơ)
- IEC 60947-5-1 và GB / T 14048.5-2008 Thiết bị đóng cắt và điều khiển điện áp thấp Thiết bị điều khiển và các bộ phận chuyển mạch Thiết bị mạch điều khiển cơ điện

2. Điều kiện sử dụng và lắp đặt thông thường
- Nhiệt độ không khí xung quanh là -5 ° C ~ + 55 ° C;
- Độ cao của vị trí lắp đặt không vượt quá 2000m;
- Độ ẩm tương đối của không khí tại vị trí lắp đặt không vượt quá 85% khi nhiệt độ tối đa là + 40 ° C
- Mức độ ô nhiễm là 3;
- Có thể chịu được rung động cơ học với tần số 10Hz ~ 55Hz và gia tốc 15m / s2;
- Có thể chịu được cú sốc cơ học với gia tốc 50m / s2;
- Loại lắp đặt mạch chính là III, loại lắp đặt mạch điều khiển phụ là II;
- Vít cố định cài đặt hoặc lắp đặt đường ray 35mm, góc cài đặt:
- Nên được lắp đặt ở nơi không có nguy cơ cháy nổ và bụi dẫn điện, và không đủ để ăn mòn kim loại và phá hủy lớp cách nhiệt;
- Nên được lắp đặt ở nơi không có mưa và tuyết;
- Điều kiện bảo quản: nhiệt độ không khí xung quanh là -40 ° C ~ + 65 ° C

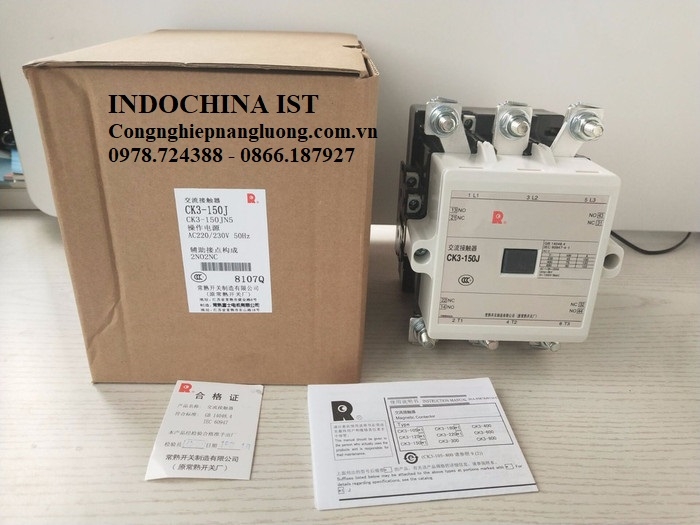

Các mã sản phẩm: CJR3-160, CK3-105J, CJR3-25, CJR3-13, CK3-150J
