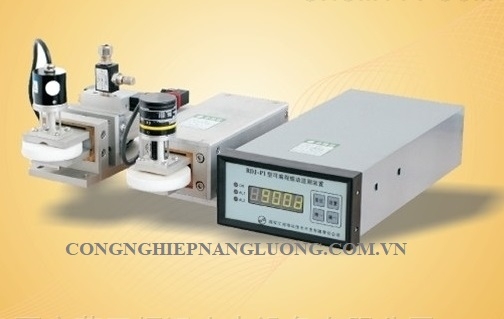

Thiết bị giám sát creep RDJ-P1

RDJ-P1 creep monitoring device of hydropower station

Thiết bị giám sát creep RDJ-P1 sử dụng PLC của Siemens Đức làm bộ điều khiển lõi và bộ mã hóa quay của công ty TURCK của Đức làm cảm biến góc để theo dõi trạng thái creep của thiết bị khi dừng tua bin. PLC giám sát giá trị thay đổi của cảm biến góc trong thời gian thực. Các creep có một mối quan hệ thay đổi tuyến tính. Sau khi lọc và xử lý chuyển đổi số, sau khi xác nhận rằng giá trị creep vượt quá giá trị cài đặt, bộ điều khiển PLC sẽ phát tín hiệu cảnh báo. Bộ điều khiển sử dụng ống kỹ thuật số làm đơn vị hiển thị, các tham số được đặt và hiển thị thời gian thực rõ ràng và trực quan.

Hệ thống giám sát creep RDJ-P bao gồm cơ chế vận hành bằng bánh xe và thiết bị lập trình. Thiết bị này sử dụng PLC của Công ty Siemens Đức làm bộ điều khiển lõi và bộ mã hóa quay Omron là bộ phận đo góc, theo dõi trạng thái leo của bộ phận tua-bin khi dừng.
Các thông số kỹ thuật:
Phạm vi đo: 0 ° - 360 ° ♥ Độ chính xác đo: 0,2 °
Chế độ hiển thị kỹ thuật số: Màn hình kỹ thuật số
Tín hiệu đầu ra: Ngõ ra tiếp điểm: 2 bộ
công suất tiếp xúc: 5A / AC220V 2A / DC30V (tải điện trở)
Mẫu liên hệ: DPDT
Môi trường làm việc: nhiệt độ 0-50 ° Độ ẩm <95%
Kích thước: Bảng: chiều rộng × chiều cao × chiều sâu ﹦ 160 × 80 × 320
Nguồn điện: AC220V
tiêu thụ điện năng: 40w
