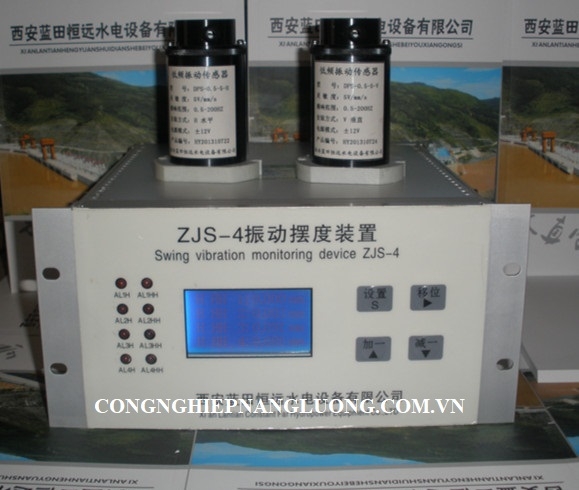

Thiết bị giám sát rung đảo ZJS-4

Thiết bị giám sát rung lắc ZJS-4

ZJS-4  vibration swing monitoring device

1. Tổng quan

Thiết bị giám sát rung lắc thông minh ZJS-4 là một thiết bị kỹ thuật số thông minh bốn kênh với bộ vi xử lý đơn chip làm bộ xử lý lõi. Thiết bị được kết nối với cảm biến dịch chuyển dòng xoáy để theo dõi rung động xuyên tâm của trục chính của máy phát thủy điện được đặt theo hướng X và Y; nó được kết nối với cảm biến rung tần số thấp để theo dõi độ rung của các kênh dọc và ngang trực tuyến. Đó là tín hiệu theo dõi rung và rung theo thời gian thực của bộ tạo thủy điện.

2. Đặc trưng

Thiết bị kỹ thuật số LCD thông minh bốn kênh với máy vi tính chip đơn làm bộ xử lý lõi;
lựa chọn chính cho chế độ giám sát rung / xoay;
đầu ra tín hiệu tương tự tiêu chuẩn bốn kênh tương ứng với phạm vi hiển thị;
cung cấp hiển thị trạng thái cảnh báo và đầu ra tiếp điểm thường mở, Giá trị cảnh báo hai cấp của mỗi kênh có thể được đặt độc lập;
với bộ nhớ tắt nguồn và chức năng bảo vệ tham số tự động;
chức năng tự kiểm tra hệ thống hoàn hảo;
mạch hiển thị sử dụng màn hình LCD hiển thị các ký tự tiếng Trung, trực quan và dễ xem;
với chức năng đầu ra RS485 (MODBUSRTU), dễ dàng kết nối với hệ thống giám sát máy tính của toàn bộ nhà máy.
3. Nguyên tắc làm việc
màn hình rung thông minh bao gồm các cảm biến, dụng cụ giám sát và cáp kết nối. Khi cảm biến dòng điện xoáy được kết nối, hệ thống giám sát swing được hình thành và khi cảm biến rung tần số thấp được kết nối, hệ thống giám sát rung được hình thành. Thiết bị được đặt làm màn hình xoay theo mặc định và thiết bị có thể được đặt làm màn hình rung thông qua đầu vào mã khóa trên bảng điều khiển. Bất kể trạng thái giám sát nào của thiết bị được đặt, nó có thể nhận bốn kênh tín hiệu và hiển thị độc lập tín hiệu của bốn kênh và đồng thời xuất tín hiệu tương tự tương ứng với các giá trị được hiển thị. Hai mức báo động có thể được đặt cho mỗi kênh.
4. Thông số kỹ thuật
kênh tín hiệu đo: bốn kênh
các dạng tín hiệu: cảm biến rung; cảm biến dòng điện xoáy;
phạm vi đo: 0 1.000mm (xoay là chuyển vị đối xứng theo hướng X hoặc Y);
Độ chính xác đo: ± 0,01mm;
độ nhạy tín hiệu: 5V / mm (hoặc 2,5V / mm);
đáp ứng tần số: 0,5Hz ~ 250Hz;
chế độ hiển thị: màn hình LCD 4 chữ số 4 chữ số;
cấp nguồn: DC612V;
tín hiệu tương tự đầu ra: DC4 ~ 20mA (Điện trở tải ≤525V);
Chuyển đổi tín hiệu đầu ra: 8 nhóm nút SPST (2 báo động trên mỗi kênh)
Công suất liên lạc: AC220V / 0.5A DC220V / 0.15A
Nguồn điện: AC / DC vạn năng AC85 ～ 265V DC110 340V
Công suất tiêu thụ: 8W;
Sử dụng môi trường: nhiệt độ: 0 ~ +50 ℃; độ ẩm tương đối ≤ 85% rh
5. Mô tả bảng điều khiển

5.1. Chỉ báo trạng thái đầu ra: Tín hiệu kênh AL1H ~ AL4H 1-4 tương ứng với đầu ra cảnh báo
AL1HH ~ AL4HH 1-4 tương ứng với hai tín hiệu kênh đầu ra cảnh báo
5.2. Hiển thị tinh thể lỏng ma trận điểm đơn sắc: hiển thị thông số giám sát và cài đặt
5.3. Vùng nút: Đặt tham số dụng cụ vận hành.

6. Thiết bị đầu cuối

220 V; công suất làm việc của thiết bị, cả AC và DC, không yêu cầu phân cực.
+ 12V; cung cấp năng lượng cảm biến, kết nối với thiết bị đầu cuối cảm biến + 12V;
-12V; cung cấp năng lượng cảm biến, kết nối với thiết bị đầu cuối cảm biến -12V;
COM: tín hiệu chung, được kết nối với đầu nối COM cảm biến;
IN1 ~ IN4; đầu vào tín hiệu, tương ứng được kết nối với 1 ~ Kết nối đầu ra OUT của cảm biến 4 kênh.
J1 ~ J8; thiết bị đầu cuối báo động, tương ứng với tín hiệu giám sát 1 ~ 4 kênh, báo động cấp một và cấp hai;
Các đầu ra Iot1 ~ Iot4: 4 ~ 20mA, tương ứng với các tín hiệu giám sát 1 ~ 4 kênh
