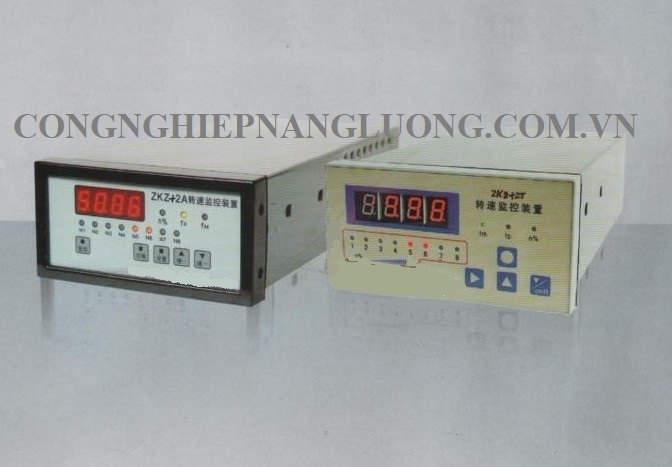

Thiết bị giám sát thiết bị tuabin zkz-2a/2t

Thiết bị giám sát thiết bị tuabin ZKZ-2A

Thiết bị giám sát thiết bị tuabin ZKZ-2T

1. Tổng quan

Thiết bị giám sát tốc độ ZKZ-2A / 2T được kết nối với máy biến điện áp hoặc tín hiệu máy nam châm vĩnh cửu để theo dõi tốc độ của máy phát thủy điện được đặt trong thời gian thực và xuất tín hiệu chuyển mạch và tín hiệu tương tự với tốc độ của thiết bị tại mỗi điểm tốc độ của đơn vị.

2.Chức năng

■ Thiết bị giám sát tốc độ ZKZ-2A / 2T tích hợp máy đo tần số, máy đo tốc độ, rơle tốc độ, dụng cụ kiểm tra tốc độ trong một, nó là một công cụ giám sát tốc độ đa mục đích;

■ Đo tốc độ áp dụng nguyên tắc đo tiên tiến của chu kỳ bên của cổng biến, có các đặc tính của độ chính xác đo cao và hiệu suất thời gian thực mạnh;

■ Độ chính xác của phép đo và điều khiển của thiết bị chỉ được xác định bởi lỗi và độ ổn định của bộ dao động tinh thể, do đó giá trị thoát của tiếp điểm tốc độ có thể được duy trì trong một thời gian dài mà không thay đổi;

■ Đầu ra tiếp xúc tốc độ áp dụng phương pháp chặn trễ để ngăn méo đầu ra gây biến dạng dạng sóng. Theo nhu cầu hoạt động của nhà máy điện, có thể thuận tiện đặt một phạm vi nhất định gồm 8 giá trị thoát tốc độ trên trang web.

■ Thiết bị cũng có đầu ra dòng tiêu chuẩn 4 ~ 20mA, đầu ra giao tiếp RS485 (MODBOS RTU) tùy chọn, có thể dễ dàng kết nối với hệ thống giám sát máy tính của toàn bộ nhà máy.

3. Hiệu suất kỹ thuật chính

Các kênh tín hiệu đo: một tín hiệu xung, một tín hiệu PT (hoặc tín hiệu máy nam châm vĩnh cửu)

Dải tần đo: 0,05 100Hz

Độ chính xác đo: phi tuyến <1%, vùng chết tốc độ <0﹒02%

Nội dung hiển thị kỹ thuật số: tần số máy phát, tỷ lệ phần trăm tốc độ, giá trị cài đặt đầu ra của từng kênh.

Chuyển đổi tín hiệu đầu ra: tín hiệu giá trị tốc độ: 8 kênh, mỗi điểm có thể được đặt bởi người dùng trong phạm vi chỉ định.

Tín hiệu đầu ra creep đơn vị 1 (SPST)

Tín hiệu báo mất điện thiết bị 1

Đầu ra tương tự: 4 20mA (tương ứng với tốc độ đơn vị 0% Ne 200% Ne)

Đầu ra truyền thông: RS485 (MODBOSRTU)

Môi trường làm việc: nhiệt độ 0 50oC, độ ẩm ＜ 85%

Kích thước: 160 × 80 × 250mm

Chế độ làm việc: liên tục

Nguồn điện: DC110 340V hoặc AC85 265V / 50Hz

Công suất tiêu thụ: 12W

4. Nguyên tắc làm việc

   Tín hiệu sóng hình sin được lấy từ máy biến điện áp máy phát hoặc máy nam châm vĩnh cửu được đưa vào mạch khuếch đại và định hình sau khi cách ly và lọc biến áp tín hiệu và sau đó chuyển đổi thành tín hiệu sóng vuông có cùng tần số với tín hiệu đầu vào và được gửi đến máy tính đơn chip để đếm. Sau khi giá trị thay đổi trong máy vi tính chip đơn, giá trị đếm phản ánh chu kỳ tín hiệu được chuyển đổi thành các tham số đặc tính đơn vị như tần số và tỷ lệ phần trăm tốc độ. Hệ thống máy vi tính chip đơn sẽ hiển thị, ghi nhớ và chuyển đổi các tham số đặc tính đơn vị được chuyển đổi với các giá trị cảnh báo tốc độ đặt trước của các bánh răng khác nhau và kích hoạt các rơle tương ứng thông qua mạch ổ đĩa.

5. Bảng mô tả

Chỉ báo trạng thái đầu ra N1 ~ N8: chỉ báo trạng thái hành động rơle đầu ra

Bốn cửa sổ hiển thị ống kỹ thuật số LED: hoạt động hiển thị và thông số cài đặt

Chỉ báo thuộc tính: n% được bật, cho biết giá trị được hiển thị là phần trăm tốc độ

fp đang bật, cho biết nguồn tín hiệu đầu vào là tín hiệu bánh xe f M đang bật, cho biết nguồn tín hiệu đầu vào là tín hiệu điện áp dư

6. Thiết bị đầu cuối

Nguồn điện: dải điện áp AC85-265V / 50Hz hoặc DC110-340V, không giới hạn phân cực, không có công tắc nguồn cho thiết bị này, hoạt động liên tục trong thời gian dài sau khi nguồn điện được kết nối.

PT: tín hiệu đầu vào máy biến áp;

Ma truy cập vào tín hiệu đo của máy nam châm vĩnh cửu

4 ~ 20mA: Thiết bị đầu cuối tương tự hiện tại tiêu chuẩn.

J1 ~ J8: Thiết bị đầu cuối tiếp điểm đầu ra tốc độ (SPST);

GND: Khung xe được nối đất.

A, B: Thiết bị đầu cuối truyền thông RS485
