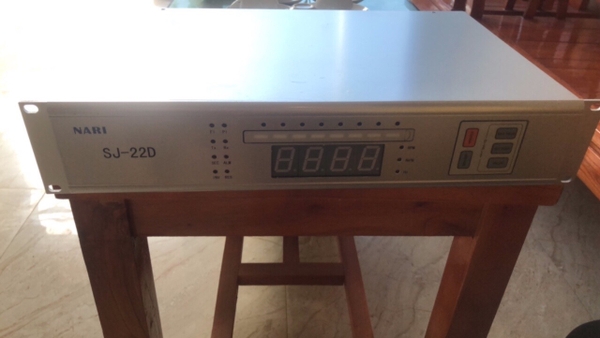

Thiết bị giám sát tốc độ sj-22d

 Tổng quan về thiết bị

Thiết bị đo và điều khiển tốc độ sê-ri SJ-22D (sau đây gọi là SJ-22D) được dựa trên

Chip ARM và được trang bị cảm biến tốc độ cơ học tiên tiến và đáng tin cậy và tốc độ điện

cảm biến. Ngoài ra, nó có thể đo tín hiệu xung của tốc độ cơ, điện áp và tần số trên

máy phát để thực hiện kiểm soát và đo tốc độ quay của đơn vị máy phát. Sê-ri SJ-22D bao gồm

Các loại sau: Thiết bị đo và điều khiển tốc độ điện SJ-22DF (sau đây được đề cập đến

như SJ-22DF), thiết bị đo và điều khiển tốc độ cơ học SJ-22DP (sau đây được coi là

SJ-22DP), SJ-22DC với cả tốc độ quay cơ và điện và nâng cấp SJ-22DD.

Với sự phát triển của hệ thống điều khiển tự động của đơn vị máy phát điện, có nhiều yêu cầu hơn về

độ tin cậy của phép đo và bảo vệ tốc độ đơn vị, và thiết bị đo tốc độ ban đầu có thể

không còn đáp ứng yêu cầu nữa. Để giải quyết các khiếm khuyết của các thiết bị đo tốc độ cũ

và đáp ứng yêu cầu cụ thể về giám sát và bảo vệ tự động của nhà máy điện, SJ-22D

thông qua thiết kế đột phá như dưới đây:

Áp dụng các phép đo tốc độ cơ và điện trong một thiết bị, có thể kết hợp hoặc

sử dụng đơn lẻ.

Nó sở hữu cảm biến tốc độ điện độc đáo, giải quyết hoàn toàn vấn đề khó khăn của

có được phép đo chính xác và đáng tin cậy trong trường hợp tần số thấp và biên độ thấp của

tín hiệu điện áp dư.

Nó sử dụng cảm biến tốc độ cơ học tiên tiến với cài đặt dễ dàng, khắc phục vấn đề

độ tin cậy kém do cảm biến quang điện hoặc bộ mã hóa. Ngoài ra, nó có thể chính xác

phân biệt hướng quay và thực hiện đo tốc độ dưới các công việc khác nhau

điều kiện của đơn vị trạm lưu trữ điện bơm. Bên cạnh đó, nó có thể tiến hành kiểm tra creep.

Đầu vào tín hiệu của phép đo tốc độ cơ học hỗ trợ đầu vào tín hiệu tích cực và tiêu cực đến

đáp ứng các yêu cầu khác nhau của đầu ra tín hiệu từ các cảm biến người dùng khác nhau.

SJ-22D có thể được áp dụng rộng rãi trong đo lường tốc độ quay và bảo vệ bộ phận máy phát điện và cả

được sử dụng trong trường hợp khác khi cần đo tốc độ hoặc sử dụng một mình như đo tần số

Mét.

II Chức năng chính và tính năng kỹ thuật

2.1 Chức năng chính

2.1.1 Chế độ đầu vào có thể cài đặt

SJ-22D có ba chế độ đầu vào để lựa chọn:

Chế độ đầu vào P: đo xung cơ học (hoặc đo tốc độ điện)

Chế độ đầu vào F: đo điện áp dư

Chế độ đầu vào P + F: xung cơ + đo điện áp dư

2.1.2 Tốc độ quay đầu ra

Đầu ra của 8 tín hiệu giá trị chuyển đổi có thể được cung cấp. Vận hành giá trị và giá trị trả về cũng như vận hành

hướng (> và <) có thể được đặt theo yêu cầu với hoạt động chính xác, đáng tin cậy và ổn định.

 Hướng dẫn kỹ thuật và vận hành của thiết bị đo tốc độ SJ-22D SLSD / ZD-312 F0

Trang 2 trên 25

2.1.3 Đo toàn dải

Khi tốc độ quay thay đổi trong khoảng từ 0 đến tối đa, nó có thể thực hiện phép đo một cách chính xác. Nếu

giá trị đo không nằm trong phạm vi, nó sẽ tự động đưa ra cảnh báo bất thường và đầu ra khóa

tình trạng trước khi bất thường. Giá trị đo vẫn sẽ thay đổi theo các tín hiệu thay đổi.

2.1.4 Đánh giá hướng và kiểm tra creep

Thiết bị có thể phân biệt chính xác hướng quay của đơn vị, đáp ứng yêu cầu về tốc độ

đo lường trong các điều kiện làm việc khác nhau của đơn vị. Ngoài ra, nó có thể tiến hành kiểm tra creep

tự động và xuất kết quả ngay lập tức.

2.1.5 Đầu ra số lượng tương tự

SJ-22D có thể cung cấp đầu ra số lượng tương tự 4 ~ 20mA cho hệ thống giám sát hoặc các đồng hồ đo khác trực tiếp.

Ngoài ra, nó có thể được kết nối với máy ghi sóng ánh sáng để ghi lại quá trình vượt quá tốc độ.

2.1.6 Giao diện truyền thông

SJ-22D có thể cung cấp giao diện RS232 / RS485 bị cô lập để thực hiện giao tiếp với các máy tính khác.

Thông qua giao diện này, các chức năng như tải tham số, đọc tham số, đo thời gian thực

phân tích sóng hiển thị ghi có thể được thực hiện.

2.1.7 Ghi nhớ bộ nhớ và sóng

Thiết bị được trang bị bộ nhớ vượt tốc tối đa và chức năng ghi sóng. Khi quay

tốc độ lớn hơn 105%, chức năng ghi lại bộ nhớ và sóng sẽ được bắt đầu tự động. Nếu

tốc độ quay đạt tối đa, dữ liệu 10 phút trước và sau tốc độ quay tối đa sẽ là

duy trì. Dữ liệu này có thể bị xóa bằng bàn phím. Bằng cách nhấn phím OK và Phím tối đa hoặc phím Đặt lại,

dữ liệu sẽ bị xóa. Bằng giao diện truyền thông và giao tiếp với PC, quá trình vượt tốc có thể

đã phân tích, thuận tiện cho việc phân tích kết quả của thử nghiệm quá mức tai nạn và quá mức thử nghiệm.

2.1.8 Hiển thị linh hoạt

Ne% phần trăm hiển thị tốc độ quay

RPM (xoay / phút) hiển thị giá trị thực của tốc độ quay

 Hz hiển thị giá trị thực của tần số

2.1.9 Hiệu suất chống nhiễu mạnh mẽ

SJ-22D đã thông qua một loạt các yêu cầu quốc tế về tiêu chuẩn tương thích điện từ.

Ngay cả trong môi trường làm việc sever, nó sẽ đảm bảo hoạt động ổn định và đáng tin cậy
