Van bi 2 chiều 4 vị trí

Van bi ZBF24QS, van bi 2 chiều

1. Tổng quan sản phẩm

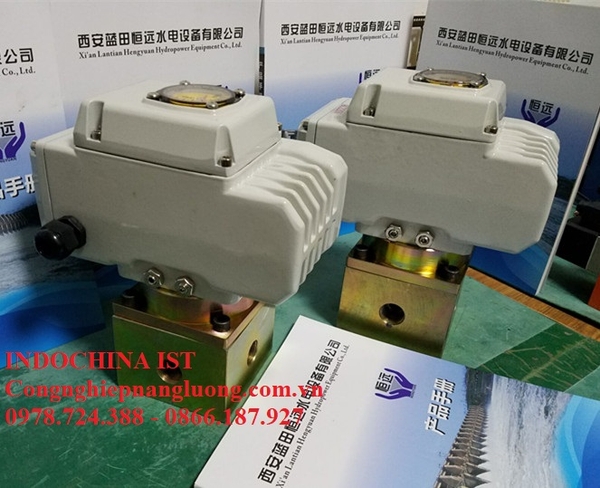

Van bi đảo chiều tự giữ ZBF24QS chủ yếu bao gồm thân van và bộ truyền động điện, và là một van tự động tự giữ. Sau khi nhận được tín hiệu van mở (đóng), bộ truyền động điện được điều khiển bằng điện để xoay ống van bi. Sau khi ống được chuyển sang vị trí, bộ truyền động điện bên trong khử trùng, chỉ báo cơ học vị trí van chỉ đến vị trí van tương ứng và tín hiệu vị trí của van nguồn đầu ra. Hướng dòng chảy của ống chỉ được chuyển mỗi 90 °.

2. Đặc trưng
 Van bi hướng điện ZBF24QS sử dụng cấu trúc niêm phong hình cầu, không rò rỉ bên trong, hiệu suất bịt kín tốt hơn so với van định hướng van điện từ truyền thống
- Không có lực kẹp thủy lực mà van ống chỉ có thể khắc phục, do đó không cần phải chuyển đổi thường xuyên để ngăn chặn lực kẹp thủy lực cho xi lanh không được vận hành trong một thời gian dài.
- Cấp bảo vệ của bộ truyền động điện là IP65, tất cả các bộ phận của thân van được làm bằng vật liệu không gỉ, thích hợp để làm việc trong môi trường ẩm ướt
- Không có yêu cầu nghiêm ngặt về độ sạch của phương tiện truyền thông
-Vị trí van có màn hình cơ khí tại chỗ và đầu ra tiếp điểm chuyển đổi

3. Thông số kỹ thuật

■ Môi trường làm việc: dầu, nước, không có khí ăn mòn mạnh
■ Áp suất định mức: 6.4MPa
■ Nhiệt độ trung bình: <150oC
■ Nhiệt độ môi trường: 0 ~ 40 ℃
■ Độ ẩm tương đối: <95% rh
■ Đường kính: DN10mm
■ Phương thức kết nối: kết nối vít, kết nối tay áo thẻ
■ Điện áp nguồn: DC220V DC24V AC220V AC110V (ưu tiên loại AC)
■ Công suất: 120W
■ Thời gian chuyển đổi: 7 giây

4. Kích thước


5. Lắp đặt và bảo trì
■ Trước khi kết nối đường ống, bên trong đường ống phải được làm sạch, và không được có các mảnh vụn như lớp sắt và da sắt gỉ.
■ Không cài đặt ở nơi nước bắn tung tóe.
■ Khi kết nối với nguồn điện, kiểm tra xem mức điện áp có phù hợp hay không, kiểm tra xem chỉ thị vị trí van có phù hợp không, và sơ đồ nối dây như sau:
