Van bi ZBF22QS, van bi 2 chiều 2 vị trí

1. Tổng quan sản phẩm


ZBF22QS-10 ~ 200 van bi tự giữ tác động kép chủ yếu bao gồm thân van và bộ truyền động điện. Đó là một van tự động hai chiều hai vị trí tự động. Sau khi nhận được tín hiệu van mở (đóng), bộ truyền động điện được điều khiển bằng điện để xoay ống van bi. Sau khi ống được chuyển sang vị trí, bộ truyền động điện bên trong khử trùng, chỉ báo cơ học vị trí van chỉ đến vị trí van tương ứng và tín hiệu vị trí của van nguồn đầu ra. Chức năng van chuyển đổi một lần trong mỗi vòng quay 90 °.

    Van bi điện loại ZBF22QS-10 ~ 200 phù hợp với không khí, dầu, nước và các chất lỏng không ăn mòn khác. Không có yêu cầu về hướng dòng chảy của chất lỏng khi làm việc, không có yêu cầu đối với áp suất đầu vào và đầu ra của chất lỏng, và không có yêu cầu nghiêm ngặt về độ sạch của môi trường. Nó có thể được sử dụng rộng rãi trong điện, hóa dầu, luyện kim và các bộ phận khác để điều khiển từ xa sự lưu thông và gián đoạn của môi trường đường ống.

2. Tính năng

- Van bi tự giữ điện sê-ri ZBF22QS sử dụng cấu trúc niêm phong hình cầu, không rò rỉ bên trong, hiệu suất niêm phong tốt hơn so với van điện từ van ống truyền thống, và khả năng chịu áp suất cao hơn và mức áp suất làm việc.
- Van bi được điều khiển bởi các bộ truyền động nhập khẩu, và cấp bảo vệ là IP65, có thể đáp ứng các yêu cầu về môi trường nước, điện và ẩm ướt.
- Không có yêu cầu nghiêm ngặt về sự sạch sẽ của phương tiện truyền thông.
- Vị trí van có màn hình cơ khí tại chỗ và đầu ra tiếp điểm chuyển đổi.
- Có thể được vận hành bằng tay trên trang web.

3. Thông số kỹ thuật
- Van thông qua cấu trúc niêm phong hình cầu, không rò rỉ, chịu áp lực cao hơn và mức áp suất làm việc cao hơn.
- Mức bảo vệ của ổ van bi là IP65, có thể đáp ứng các yêu cầu về môi trường ẩm ướt của trạm thủy điện.
- Vị trí van có cả màn hình cơ và đầu ra tiếp điểm chuyển đổi.|
- Trung bình: dầu, nước, khí không ăn mòn.
- Có thể được vận hành bằng tay.
- Áp suất định mức: 1.6MPa, 2.5MPa, 4.0MPa, 6.4MPa.
- Điện áp nguồn: AC220V, DC220V, DC110V.
-  Nhiệt độ xung quanh: 0 ～ 45 ℃.
- Nhiệt độ trung bình: ≤150 ℃.
- Độ ẩm tương đối: ≤95% rh.
- Chế độ kết nối: kết nối vít và kết nối mặt bích.

Kích thước:

4. Nguyên tắc làm việc

Giả sử rằng trạng thái ban đầu là vị trí đóng hoàn toàn, chỉ báo vị trí van xuất tín hiệu đóng hoàn toàn của van. Khi cần chuyển mạch trung bình, đầu cuối tín hiệu của van mở bộ truyền động điện được điều khiển bằng điện để xoay ống van van. Sau khi ống ở vị trí, nguồn sẽ tự động bị cắt Van đầu ra vị trí van được mở hoàn toàn và môi trường đi thẳng.
Khi cần phải tắt, đầu tín hiệu đóng van của bộ truyền động điện sẽ điều khiển ống van bi quay. Sau khi ống được chuyển sang vị trí, nguồn sẽ tự động bị cắt, vị trí van phát ra tín hiệu đóng van và môi trường bị cắt. Hoàn thành một chu trình làm việc.
Trong trường hợp mất điện hoặc hỏng, bạn có thể sử dụng cờ lê lục giác bên trong (rocker) để lắc bộ truyền động điện. Trong khi lắc tay cầm, quan sát màn hình cơ học và hiểu trạng thái của van

5. Lắp đặt và bảo trì
- Đường ống phải được làm sạch trước khi kết nối đường ống, và không được có các mảnh vụn như đồ sắt, da sắt gỉ.
- Không lắp đặt ở nơi nước bắn tung tóe.
- Khi nguồn được kết nối, kiểm tra xem mức điện áp có phù hợp không, và kiểm tra xem chỉ thị vị trí van có phù hợp không.
- Các sản phẩm có khớp nối ống tay áo thẻ khi rời khỏi nhà máy, và người dùng được yêu cầu chọn ống đồng hoặc thép không gỉ thích hợp.
-Sơ đồ nối dây: bộ truyền động của sản phẩm này có hai dạng ổ AC và ổ DC. Hệ thống dây điện được thể hiện trong hình dưới đây:

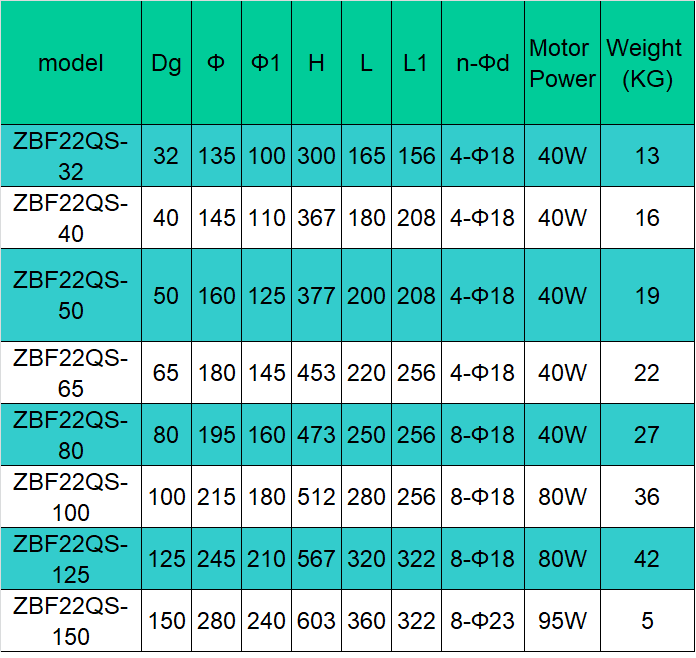

Model: ZBF22QS-32, ZBF22QS-40, ZBF22QS-50, ZBF22QS-65, ZBF22QS-80, ZBF22QS-100, ZBF22QS-125, ZBF22QS-150
