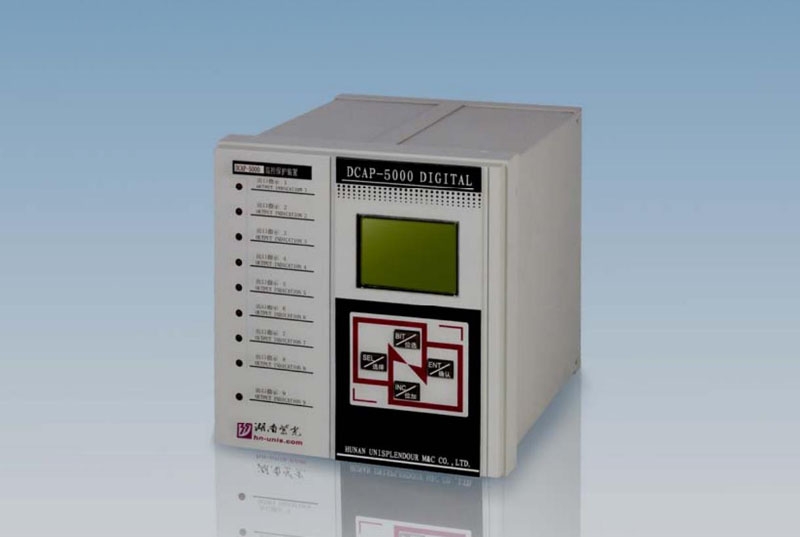

Thiết bị Giám sát và Bảo vệ Đường dây DCAP-5000A (Phiên bản 2.2)

Mục đích sử dụng:

Thiết bị được thiết kế dựa trên bộ xử lý tín hiệu số (DSP) 32-bit hiệu suất cao và công nghệ truyền thông Ethernet tốc độ cao, chủ yếu được sử dụng để bảo vệ, đo lường và điều khiển đường dây từ 6,3kV đến 66kV.

Khi số lượng máy phát điện khác nhau đang hoạt động tại các nhà máy thủy điện hoặc nhiệt điện, độ nhạy của các thiết lập bảo vệ dòng điện cố định trên đường dây ra thường không đáp ứng được các yêu cầu quy định.

Chức năng bảo vệ rơle:

Bảo vệ ngắt nhanh 4 cấp (điều khiển theo tiêu chuẩn hướng và tiêu chuẩn điện áp hỗn hợp)

Bảo vệ quá dòng thời gian xác định 4 cấp (điều khiển theo tiêu chuẩn hướng và tiêu chuẩn điện áp hỗn hợp)

Bảo vệ ngắt nhanh thời gian điện áp

Bảo vệ mất áp suất (có thể điều khiển bằng khóa ngắt đường dây TV)

Bảo vệ quá áp

Bảo vệ quá dòng thứ tự không hai cấp

Bảo vệ quá áp thứ tự không

Chức năng đóng lại (có tăng tốc sau)

Cắt tải chu kỳ thấp

Bảo vệ sạc

Bảo vệ quá tải 4 cấp

Chức năng kiểm tra đồng bộ và kiểm tra không áp suất

Cảnh báo ngắt kết nối TV và TA

Cảnh báo ngắt kết nối mạch điều khiển

Điều khiển lượng không điện bốn chiều (liên kết 1, liên kết 2, liên kết 3, liên kết 4)
