Bộ bảo vệ quá dòng và quá áp máy phát điện PLB-11

I. Tổng quan

Trong các hệ thống bảo vệ nhà máy điện truyền thống, các thiết bị bảo vệ kiểu rơle thường được sử dụng để bảo vệ quá dòng và quá áp cho máy phát điện. Các thiết bị này thường có nhược điểm là độ chính xác thấp, độ ổn định và độ tin cậy kém, và việc lắp đặt phức tạp.

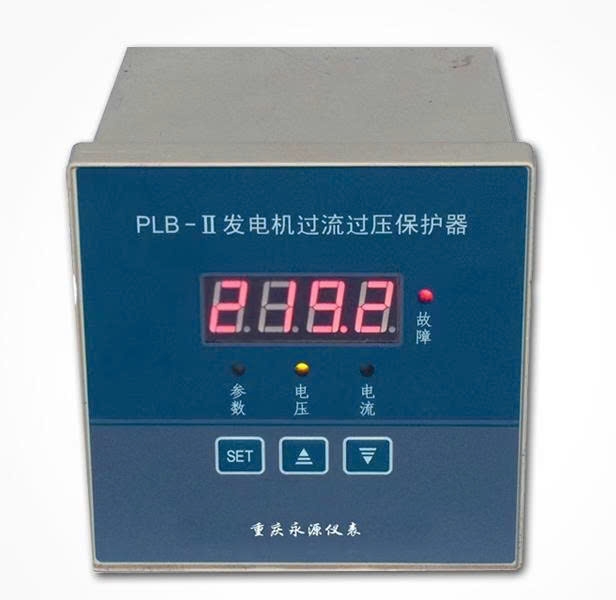

Bộ bảo vệ quá dòng và quá áp máy phát điện Jonway PLB-II là một thiết bị điều khiển và bảo vệ thông minh được phát triển đặc biệt để giải quyết các vấn đề vốn có của bảo vệ kiểu rơle. Dựa trên bộ vi xử lý 8 bit và sử dụng các thuật toán điều khiển chính xác, thiết bị này mang lại hiệu suất điều khiển và độ chính xác tuyệt vời.

Thiết bị này tích hợp bảo vệ quá dòng, quá áp và thấp áp. Nó thay thế hoàn toàn các hệ thống bảo vệ nhiều rơle truyền thống, đơn giản hóa việc lắp đặt và cải thiện độ tin cậy. Thiết bị hiển thị điện áp và dòng điện máy phát theo thời gian thực, giúp dễ dàng quan sát và vận hành. Nhờ tính dễ vận hành, thiết bị này phù hợp cho các nhà máy điện vừa và nhỏ, cũng như việc cải tạo các nhà máy điện cũ. Thiết bị này cải thiện đáng kể độ tin cậy và an toàn của hệ thống bảo vệ máy phát điện, đồng thời góp phần nâng cao mức độ tự động hóa của các nhà máy điện.

2. Chỉ số kỹ thuật

1. Phạm vi ứng dụng: các tổ máy phát điện cao thế và hạ thế cỡ nhỏ và vừa

2. Tín hiệu đầu vào:

(1) Điện áp PT:

1. Điện áp PT máy phát điện định mức 100V

2. Điện áp pha máy phát điện định mức 230V

3. Điện áp dây máy phát điện định mức 400V

(2) Dòng điện ba pha: tín hiệu dòng điện CT (biến dòng) ba pha máy phát điện định mức 5A

(Lưu ý rằng dải tuyến tính CT của các cực cùng tên là 0-7A trên cùng một phía)

3. Tín hiệu đầu ra:

Tín hiệu công tắc rơle (với hai chế độ: thường mở và thường đóng)

Dung lượng tiếp điểm rơle AC 220V/5A 380V/2A

DC 110V/0.8A 220V/0.2A

4. Đo điện áp

Độ chính xác: Cấp 1

5. Đo dòng điện

Độ chính xác: Cấp 1

6. Nguồn điện hoạt động

AC 140VAC～285VAC DC 140VDC－400VDC

7. Công suất tiêu thụ

Dưới 6W

8. Môi trường làm việc

Nhiệt độ môi trường -5～+50℃

Độ ẩm tương đối không quá 90% (40℃)

Khu vực dưới 2000 mét so với mực nước biển

9. Kích thước

Dài × Rộng × Sâu = 120 × 120 × 130

3. Chức năng chính

1. Bảo vệ quá áp

Trong quá trình hoạt động của bộ bảo vệ, nếu điện áp máy phát liên tục vượt quá giá trị bảo vệ quá áp đã cài đặt trong một khoảng thời gian đã cài đặt (khoảng thời gian này có thể điều chỉnh), bộ bảo vệ sẽ được kích hoạt. Chuông báo động sẽ kêu (có thể tắt bằng các phím cộng hoặc trừ). Đèn báo lỗi màu đỏ trên bảng điều khiển sáng lên, và màn hình kỹ thuật số tự động chuyển về giá trị điện áp, hiển thị giá trị điện áp hiện tại theo thời gian thực. Đồng thời, rơle bảo vệ lỗi được kích hoạt, phát tín hiệu ngắt để ngắt điện áp đầu ra của máy phát điện (không được phép kết nối và đóng lưới điện trước khi máy phát điện được kết nối với lưới điện). Sau một khoảng thời gian trễ đã đặt, thiết bị bắt đầu xác định xem điện áp máy phát có bình thường hay không. Nếu điện áp máy phát trở lại bình thường, tín hiệu ngắt sẽ tự động được giải phóng, thoát khỏi trạng thái lỗi. Nếu không, trạng thái bảo vệ vẫn duy trì. Trạng thái lỗi cũng có thể được thoát sớm bằng cách nhấn phím "Set".

2. Bảo vệ thấp áp

Nếu điện áp máy phát giảm xuống dưới giá trị bảo vệ thấp áp đã đặt trước khi máy phát điện được kết nối với lưới điện, bộ bảo vệ sẽ chuyển sang trạng thái báo động bảo vệ lỗi và không cho phép kết nối với lưới điện. Khi điện áp máy phát trở lại bình thường, bộ bảo vệ sẽ tự động thoát khỏi trạng thái bảo vệ lỗi. Chức năng bảo vệ thấp áp có thể được tắt thông qua cài đặt thông số.

3. Bảo vệ quá dòng

Trong quá trình vận hành nối lưới, nếu bất kỳ dòng điện ba pha nào của máy phát liên tục vượt quá giá trị bảo vệ quá dòng đã cài đặt trong một khoảng thời gian đã cài đặt, bộ bảo vệ sẽ chuyển sang trạng thái cảnh báo sự cố và phát ra tín hiệu ngắt. Màn hình kỹ thuật số sẽ tự động chuyển về hiển thị giá trị dòng điện, khóa giá trị dòng điện tại thời điểm ngắt. Sau một khoảng thời gian trễ đã cài đặt, tín hiệu ngắt sẽ tự động được giải phóng, thoát khỏi trạng thái sự cố. Trạng thái sự cố cũng có thể được thoát sớm bằng cách can thiệp thủ công bằng cách nhấn nút "Cài đặt". Bảo vệ quá dòng sử dụng phương pháp điều khiển thời gian ngược. Dựa trên thời gian ngắt trễ quá dòng đã cài đặt, bộ bảo vệ sẽ tự động điều chỉnh thời gian ngắt trễ quá dòng theo mức quá dòng. Quá dòng càng lớn, hoạt động bảo vệ càng nhanh.

Khi xảy ra ngắt bảo vệ, sự cố cần được khắc phục kịp thời theo tình hình thực tế. Nếu không, ngay cả sau khi bộ bảo vệ tự động phục hồi, nó vẫn sẽ ngắt tiếp do sự cố vẫn tiếp diễn. Độ trễ và thời gian phục hồi của bảo vệ quá dòng và quá áp có thể được thiết lập thông qua cài đặt thông số để đáp ứng nhu cầu thực tế. Điều này ngăn ngừa các chuyến bảo vệ thường xuyên do quá dòng hoặc quá áp ngắn hạn, do đó cải thiện tính ổn định của toàn bộ hệ thống
