Bộ bảo vệ tích hợp giám sát điện áp, dòng điện và tần số máy phát điện csw-130b

Bộ bảo vệ tích hợp giám sát điện áp, dòng điện và tần số máy phát điện CSW-130B: Sản phẩm thay thế/nâng cấp tương thích cho KSC-7130

I. Tổng quan:

Thiết bị bảo vệ máy phát điện vi tính CSW-130B (sau đây gọi là "thiết bị này") là sản phẩm nâng cấp của các thiết bị rơle đa chức năng và rơle cơ khí truyền thống, với độ tin cậy cao, tốc độ nhanh và khả năng chống nhiễu mạnh mẽ.

Thiết bị này sử dụng công nghệ điều khiển vi điều khiển, cho phép giám sát dòng điện, điện áp và tần số của máy phát điện, đồng thời cung cấp khả năng bảo vệ quá dòng, quá áp, thiếu áp, tần số cao và tần số thấp. Thiết bị thân thiện với người dùng, dễ vận hành, nhỏ gọn, đáng tin cậy và giàu tính năng, phù hợp với các máy phát điện cỡ vừa và nhỏ. Các tùy chọn lựa chọn như sau:

II. Thông số kỹ thuật chính:

1. Nguồn điện hoạt động: AC380V, AC220V, AC110V

DC220V, DC110V, DC24V (có thể lựa chọn theo yêu cầu của khách hàng), mặc định là AC/DC220V, có thể kết nối với cả nguồn điện AC và DC.

2. Điện áp đầu vào: AC400V

3. Dòng điện đầu vào: Dòng điện định mức 5A, có thể sử dụng tùy ý 1-3 pha.

(Cần có biến dòng ngoài cho dòng điện vượt quá 10A)

4. Độ chính xác đo: ±1%

5. Tín hiệu đầu ra: Rơle lỗi điện áp dòng điện, rơle lỗi tần số (SPDT)

6. Khả năng chịu tải tiếp điểm: 5A/220VAC (có thể thêm rơle trung gian nếu cần)

7. Nội dung hiển thị: Đèn báo dòng điện thứ cấp, điện áp, tần số và hoạt động bảo vệ.

8. Cấu hình bảo vệ: Bảo vệ quá dòng, bảo vệ quá áp, bảo vệ dưới áp, bảo vệ tần số cao, bảo vệ tần số thấp

9. Nhật ký lỗi: Hiển thị các thông số lỗi tại thời điểm xảy ra lỗi.

10. Phương pháp hồi quy: Có cả phương pháp hồi quy tự động và thủ công.

11. Điều kiện hoạt động: Nhiệt độ môi trường -10～50℃, độ ẩm tương đối ≤85%

Không có khí ăn mòn, độ cao ≤2000m

12. Kích thước lắp đặt: Kích thước lỗ khoét là 151*76mm, kích thước tổng thể là 160*80*130mm. Kích thước lỗ khoét lắp đặt giống như KSC-7130, không cần sửa đổi.

13. Tổng công suất tiêu thụ: ≤3W

III. Nguyên tắc bảo vệ:

1. Bảo vệ quá áp

Khi điện áp đầu ra của máy phát vượt quá giá trị quá áp đã cài đặt "HV-S" và thời gian đạt đến "thời gian tác động quá áp đã cài đặt "HV-T" (giây), chức năng bảo vệ quá áp sẽ được kích hoạt.

2. Bảo vệ dưới áp

Sau khi kết nối lưới điện, nếu điện áp thấp hơn giá trị dưới áp đã cài đặt "LV-S" và thời gian đạt đến "thời gian tác động dưới áp đã cài đặt "LV-T" (giây), chức năng bảo vệ dưới áp sẽ được kích hoạt.

Nó tích hợp thuật toán kết nối lưới điện thông minh để ngăn ngừa sự cố bảo vệ dưới áp trong quá trình tắt máy, mang lại hiệu suất vượt trội so với model 7130.

3. Bảo vệ quá dòng

Khi dòng điện ở bất kỳ pha nào trong ba pha vượt quá giá trị quá dòng đã cài đặt "HI-S" và thời gian đạt đến "thời gian tác động quá dòng đã cài đặt "HI-T" (giây), chức năng bảo vệ quá dòng sẽ được kích hoạt.

4. Bảo vệ tần số cao

Trước khi kết nối lưới điện, nếu tần số đầu ra của máy phát lớn hơn giá trị tần số cao đã cài đặt "HF1S", hoặc sau khi kết nối lưới điện, nếu tần số đầu ra của máy phát lớn hơn giá trị tần số cao đã cài đặt "HF2S" và thời gian đạt đến thời gian tác động tần số cao đã cài đặt "HF-T" (giây), thì chức năng bảo vệ tần số cao sẽ được kích hoạt.

5. Bảo vệ tần số thấp

Sau khi kết nối lưới điện, nếu tần số đầu ra của máy phát nhỏ hơn giá trị tần số thấp đã cài đặt "LF-S" và thời gian đạt đến thời gian tác động tần số thấp đã cài đặt "LF-T" (giây), thì chức năng bảo vệ tần số thấp sẽ được kích hoạt.

Nó tích hợp thuật toán kết nối lưới điện thông minh để ngăn ngừa sự cố bảo vệ tần số thấp trong quá trình tắt máy, mang lại hiệu suất vượt trội so với model 7130.

IV. Hướng dẫn sử dụng:

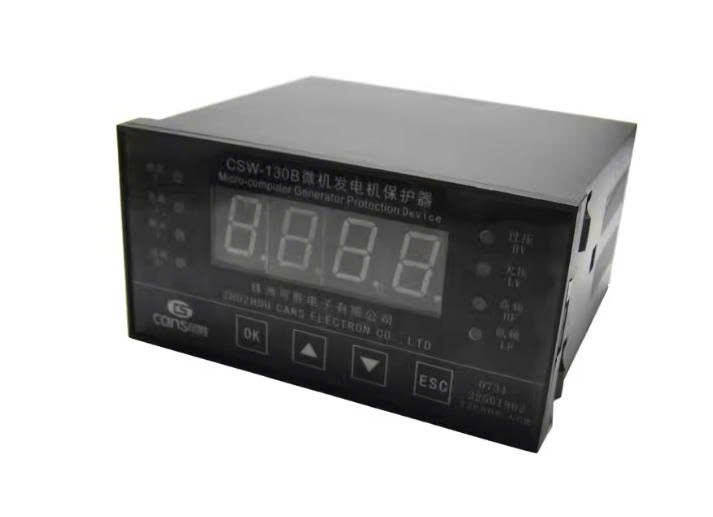

1. Mô tả bảng điều khiển

(1) Đèn báo đo lường và hoạt động: Khi đèn U sáng, điện áp được hiển thị; (1) Khi đèn I sáng, dòng điện ba pha được hiển thị (khi chữ số cao nhất của ống hiển thị số là A, dòng điện là dòng điện pha A; khi là B, dòng điện là dòng điện pha B; khi là C, dòng điện là dòng điện pha C); khi đèn F sáng, tần số được hiển thị.

Dòng điện và tần số điện áp được hiển thị theo chu kỳ mỗi giây, thuận tiện hơn so với việc chuyển đổi bằng nút bấm ban đầu.

(2) Cửa sổ hiển thị dữ liệu và thông số: Hiển thị điện áp, dòng điện và tần số trong quá trình hoạt động, và hiển thị tên thông số và giá trị thông số khi cài đặt thông số.

(3) Đèn báo hoạt động bảo vệ: Khi đèn HI sáng, báo hiệu rằng chức năng bảo vệ quá dòng (ngắn mạch, quá dòng, quá tải) đã được kích hoạt; khi đèn HV sáng, báo hiệu rằng chức năng bảo vệ quá áp đã được kích hoạt; khi đèn LV sáng, báo hiệu rằng chức năng bảo vệ dưới áp đã được kích hoạt; khi đèn HF sáng, báo hiệu rằng chức năng bảo vệ tần số cao đã được kích hoạt; Khi đèn LF sáng, điều đó cho biết chức năng bảo vệ tần số thấp đã được kích hoạt.

(4) Bàn phím chức năng bốn vị trí: OK là phím cài đặt; ▲ là phím tăng; ▼ là phím giảm; ESC là phím thoát. Khi sửa đổi thông số, nhấn phím ▲ hoặc ▼ nhiều lần có thể nhanh chóng thay đổi dữ liệu. Khi lỗi được xóa, nhấn phím ESC có thể khôi phục lại trước đó.

3. Hướng dẫn vận hành

Khi xảy ra lỗi quá dòng, quá áp, thiếu áp hoặc tần số thấp, đèn báo quá dòng, quá áp, thiếu áp và tần số thấp sẽ sáng.
