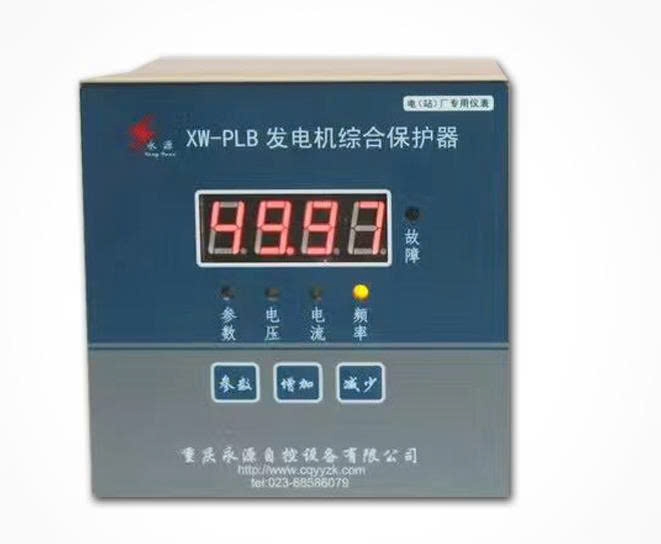

Bộ bảo vệ tích hợp máy phát điện loại xw-plb

Bộ bảo vệ tích hợp máy phát điện loại XW-PLB

I. Tổng quan

Trong các hệ thống bảo vệ nhà máy điện truyền thống, các thiết bị bảo vệ kiểu rơle thường được sử dụng để bảo vệ quá dòng và quá áp cho máy phát điện. Các thiết bị này thường có nhược điểm là độ chính xác thấp, độ ổn định và độ tin cậy kém, và lắp đặt cồng kềnh.

Bộ bảo vệ tích hợp máy phát điện XW-PLB nổi tiếng của Jonway là một thiết bị điều khiển và bảo vệ thông minh được thiết kế đặc biệt để giải quyết các vấn đề của bảo vệ kiểu rơle. Thiết bị sử dụng bộ vi xử lý 8 bit làm lõi và thuật toán điều khiển chính xác để đảm bảo hiệu suất điều khiển và độ chính xác tuyệt vời.

Thiết bị này tích hợp bảo vệ dòng điện ngược thời gian quá tải, quá dòng và ngắn mạch, cũng như bảo vệ quá áp, thiếu áp, quá tốc, thiếu tốc và mất kiểm soát. Bảo vệ quá tốc và thiếu tốc tự động điều chỉnh dựa trên kết nối lưới điện của máy phát (dòng điện > 6%Ie được coi là kết nối lưới điện). Thiết bị này có thể thay thế hoàn toàn các sơ đồ bảo vệ nhiều rơle truyền thống, đơn giản hóa việc lắp đặt và cải thiện độ tin cậy. Thiết bị hiển thị điện áp, dòng điện và tần số máy phát theo thời gian thực, giúp dễ dàng quan sát và vận hành. Thiết bị này rất dễ sử dụng và phù hợp cho các nhà máy điện vừa và nhỏ, cũng như việc cải tạo các nhà máy điện cũ. Thiết bị này cải thiện đáng kể độ tin cậy và an toàn của hệ thống bảo vệ máy phát điện, đồng thời góp phần nâng cao mức độ tự động hóa của nhà máy điện.

Để giảm thiểu các thao tác sai không cần thiết, bộ bảo vệ yêu cầu nhập đúng mật khẩu trước khi thực hiện thay đổi thông số. Ngoài ra, bộ bảo vệ còn có chức năng thường xuyên so sánh và làm mới các giá trị cài đặt thông số để đảm bảo không có sai sót nào xảy ra.

2. Chỉ số kỹ thuật

1. Phạm vi ứng dụng: các tổ máy phát điện cao thế và hạ thế trung bình và nhỏ; bảo vệ động cơ và đường dây

2. Tín hiệu đầu vào:

(1) Điện áp PT: 1. Điện áp PT máy phát danh định 100V điện áp biến áp

2. Điện áp pha máy phát danh định 230V

3. Điện áp định mức 400V của máy phát điện

(2) Dòng điện ba pha: tín hiệu dòng điện định mức 5A của máy phát điện ba pha CT (biến dòng)

3. Tín hiệu đầu ra:

Tín hiệu công tắc rơle (thường hở)

Khả năng tiếp điểm rơle: AC 220V/5A, 380V/2A

DC 110V/0.8A 220V/0.2A

①. Ngõ ra lỗi được sử dụng để ngắt kết nối công tắc nối lưới

②. Ngõ ra bảo vệ quá tải được sử dụng để điều khiển giảm tốc độ hoặc thoát nước của bộ điều tốc.

4. Độ chính xác đo điện áp: không nhỏ hơn ±1%

5. Độ chính xác đo dòng điện: không nhỏ hơn ±1%

6. Độ chính xác đo tần số: không nhỏ hơn ±0,01%

7. Công suất tiêu thụ: nhỏ hơn 6W

8. Nguồn điện hoạt động

AC 150VAC～285VAC DC 100VDC－300VDC

9. Môi trường làm việc

Nhiệt độ môi trường -5°～+45°

Độ ẩm tương đối không quá 90%

Khu vực dưới 2000 mét so với mực nước biển

10. Kích thước lắp đặt

Dài 112mm × Rộng 112mm × Sâu 108mm

11. Kích thước mở (xem Hình 6) 114mm × 114mm

3. Chức năng chính

1. Quá áp Bảo vệ

Trong quá trình vận hành hệ thống, nếu điện áp máy phát liên tục vượt quá giá trị bảo vệ quá áp đã cài đặt trong một khoảng thời gian có thể cấu hình, bộ bảo vệ sẽ phát hiện sự cố quá áp. Bất kể kết nối lưới điện, bộ bảo vệ sẽ phát ra lệnh ngắt tiêu chuẩn (lệnh ngắt tiêu chuẩn sẽ kích hoạt đồng thời cả rơle sự cố và rơle quá tốc. Sau 10 giây, nếu tần số máy phát được đo ≤52 Hz, các rơle sẽ bị vô hiệu hóa). Lệnh này được sử dụng để ngắt (khi được kết nối với lưới điện) và giảm tốc độ bộ điều tốc. Đồng thời, một tín hiệu cảnh báo tiêu chuẩn (tiếng bíp ngắt quãng và đèn báo sự cố sáng) sẽ được phát ra. Màn hình kỹ thuật số tự động chuyển sang hiển thị điện áp, hiển thị giá trị điện áp hiện tại theo thời gian thực, và đèn báo điện áp sẽ nhấp nháy. Sau một khoảng thời gian trễ đã cài đặt, nếu điện áp máy phát trở lại bình thường, tín hiệu cảnh báo sẽ bị vô hiệu hóa và hệ thống thoát khỏi trạng thái sự cố.

Lưu ý: Bất kỳ trạng thái sự cố nào cũng có thể được thoát sớm bằng tay. Nhấn phím 'Parameter' trong vài giây để thoát khỏi trạng thái sự cố. Sử dụng phím 'Tăng' hoặc 'Giảm' để dừng báo động bíp, nhưng bạn không thể thoát khỏi trạng thái lỗi sớm.

2. Bảo vệ thấp áp

Khi điện áp máy phát liên tục giảm xuống dưới giá trị bảo vệ thấp áp đã cài đặt, bộ bảo vệ sẽ xác nhận tình trạng thấp áp. Trước khi kết nối lưới điện, rơle báo lỗi sẽ không hoạt động, nhưng sẽ phát ra cảnh báo tiêu chuẩn. Nếu không có lỗi nào khác, màn hình kỹ thuật số sẽ tự động chuyển sang giá trị điện áp và đèn báo điện áp sẽ nhấp nháy. Khi điện áp máy phát trở lại bình thường, tình trạng lỗi sẽ tự động được loại bỏ. Sau khi kết nối lưới điện, nếu tham số 01 được đặt thành "Yêu cầu ngắt điện áp thấp (LUYY)", tình trạng thấp áp sẽ được xử lý như tình trạng quá áp, với lệnh "ngắt" tiêu chuẩn và tín hiệu cảnh báo tiêu chuẩn được phát ra, và máy phát sẽ chuyển sang tình trạng lỗi. Có thể tắt chức năng bảo vệ thấp áp. Chức năng này bị tắt khi
