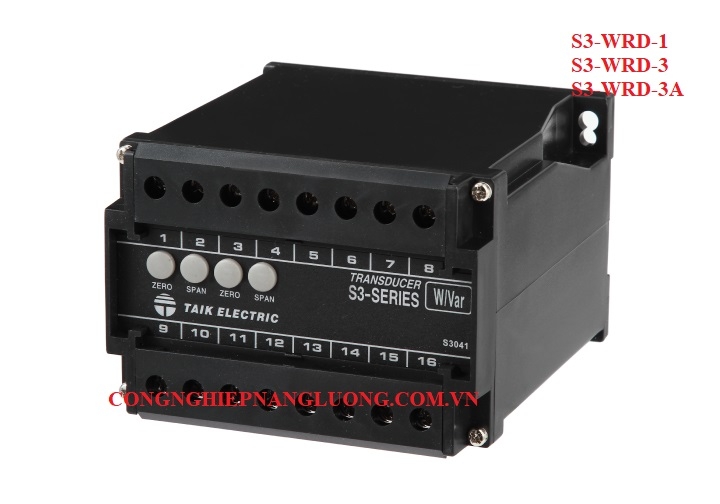

S3-WRD ACTIVE/REACTIVE POWER (WATT/VAR) TRANSDUCER

Bộ chuyển đổi Watt / Var S3-WD phù hợp với nhiều loại hệ thống ba pha một pha, ngay cả trên các hệ thống không cân bằng.

Phương pháp "nhân chia thời gian" hoàn hảo được sử dụng để đo công suất tức thời của các dạng sóng đầu vào khác nhau.

Thông qua tín hiệu điện áp và dòng điện đo được, thông qua quá trình xử lý của bộ dao động và bộ điều chế, sau đó được tích hợp, bộ khuếch đại tạo ra tín hiệu và công suất tỷ lệ với đầu ra.

Được đặt trên loại thanh ray có DIN.

Được thiết kế theo kích thước của Hiệp hội tiêu chuẩn Đức DIN 46277.

Độ chính xác: ± 0,25% Xếp hạng đầu ra

Gánh nặng đầu vào:

≦ 0,1VA (đầu vào ampe)

≦ 0,2VA (đầu vào điện áp)

Công suất tiêu thụ: AC ≦ 9VA, DC ≦ 7W

Hiệu ứng nguồn: ≦ 0,2% R.O. ở hệ số méo 15%

Aux. nguồn năng lượng:

AC 110V ± 15%, 50 / 60HZ

AC 220V ± 15%, 50 / 60HZ

DC 24V, 48V, 110V, ± 10%
