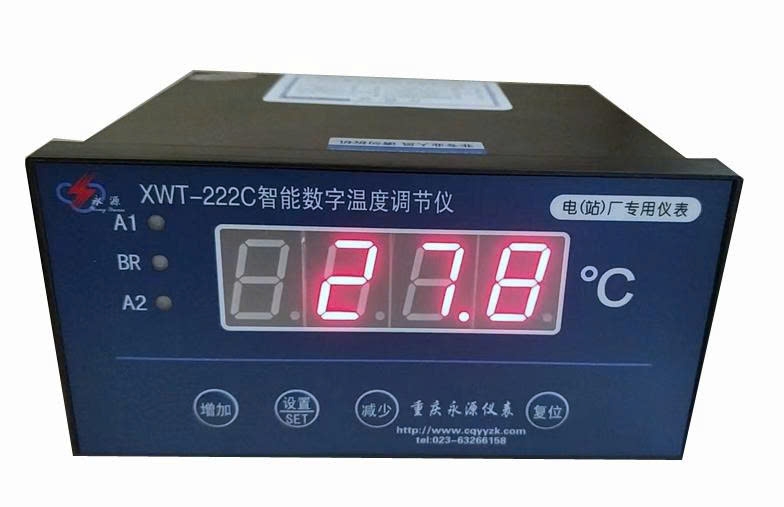

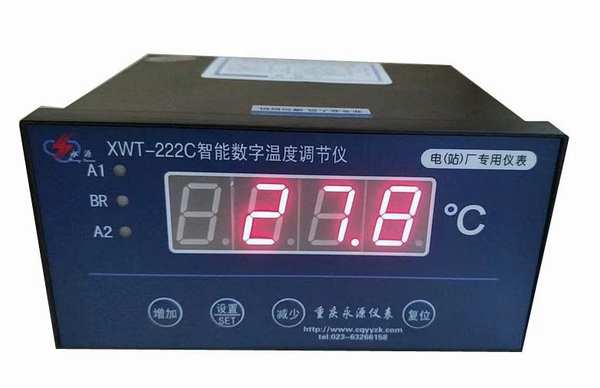

Bộ điều chỉnh nhiệt độ thông minh XWT-222C

1. Tổng quan:

Bộ điều khiển nhiệt độ kỹ thuật số vi xử lý Jonway XWT-222C là một thiết bị chuyên dụng được nhà máy chúng tôi thiết kế để đáp ứng các yêu cầu đặc biệt của các nhà máy thủy điện và nhiệt điện. Thiết bị sử dụng công nghệ vi xử lý và có nhiều chức năng chẩn đoán. Để chống nhiễu, thiết bị được tích hợp mạng lưới lọc điện trở-tụ điện, lọc chủ động, lọc phần mềm và các công nghệ cách ly, đảm bảo hoạt động ổn định và đáng tin cậy ngay cả khi bị nhiễu điện từ mạnh từ các nhà máy điện.

Do những đặc điểm trên, thiết bị này không chỉ được sử dụng rộng rãi trong các nhà máy điện mà còn được sử dụng rộng rãi trong việc bảo vệ nhiệt độ stato động cơ lớn, bảo vệ nhiệt độ máy nén và các trường hợp khác khi có nhiễu và rung động lớn khiến cảm biến dễ bị hư hỏng.

2. Các tính năng chính:

1. Rơ le sẽ không báo động giả khi bật hoặc tắt nguồn thiết bị;

2. Nếu điện trở nhiệt bị hỏng (ngắn mạch hoặc hở mạch), rơ le sẽ không báo động giả.

3. Nếu dây dẫn của điện trở nhiệt có vẻ bị đứt nhưng thực tế không phải vậy, rơ le sẽ không báo động giả.

4. Nếu các vít đầu cuối của dây dẫn điện trở nhiệt không được siết chặt và có rung động, rơle sẽ không báo động sai;

5. Dây điện trở nhiệt có thể được hoán đổi giữa hệ thống hai dây và ba dây;

6. Tín hiệu đầu vào có thể được thiết lập tùy ý;

7. Có thể được trang bị đầu ra tín hiệu DC, và phạm vi đầu ra có thể được thiết lập tùy ý;

8. Có thể thêm đầu ra cổng nối tiếp để giao tiếp với máy tính, giao diện truyền thông RS-485;

9. Bảo vệ dữ liệu E2PROM được sử dụng trong trường hợp mất điện, và tất cả các thông số và trạng thái hoạt động của cài đặt ban đầu có thể được lưu vĩnh viễn;

10. Các thông số hiệu chuẩn được sao lưu. Nếu cần, có thể gọi các thông số hiệu chuẩn do nhà máy hỗ trợ thông qua hướng dẫn.

3. Thông số kỹ thuật chính

1. Tín hiệu đầu vào: các loại điện trở nhiệt khác nhau (BA1, Pt100, Cu50, Cu100, G)

2. Dải đo: -50-150℃

3. Độ phân giải: 0.1℃

4. Độ chính xác đo: 0.5 mức

5. Chế độ hiển thị: Màn hình kỹ thuật số LED nổi bật

6. Chế độ điều khiển: Điều khiển ba vị trí

7. Chế độ giao tiếp: nhiều loại giao tiếp nối tiếp hai chiều tiêu chuẩn, chẳng hạn như RS-485, RS-422, RS-232C, v.v.

8. Có thể xuất tín hiệu DC: 1-5V, 4-20mA, 0-5V, 0-10mA, v.v.

9. Khả năng tiếp điểm đầu ra của rơle bảo vệ ngắt và báo động: AC 220V/3A (tải AC không cảm ứng);

10. Nguồn điện hoạt động: Nguồn điện chuyển mạch (AC85V-265V hoặc DC100-380V)

11. Công suất tiêu thụ: <5W

12. Kích thước tổng thể: Rộng x Cao x Sâu (mm) 160 x 80 x 140
