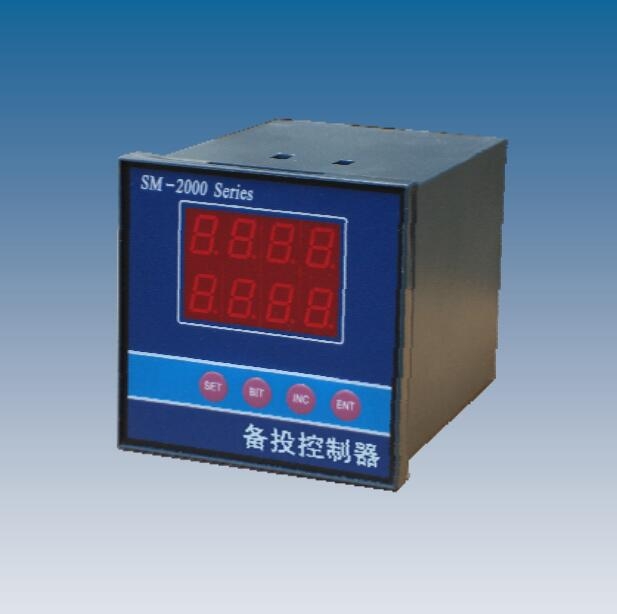

Bộ điều khiển dự phòng sm-2000

SM-2000

Tổng quan về thiết bị:

Bộ điều khiển dự phòng dòng SM-2000 là sản phẩm nâng cấp của bộ điều khiển chuyển mạch tự động dự phòng điện áp thấp truyền thống. Sản phẩm có thể được sử dụng rộng rãi để phát hiện điện áp, bảo vệ và tự động chuyển mạch nguồn kép trong hệ thống phân phối điện áp thấp của các nhà máy, mỏ và tòa nhà lớn như nhà máy điện, trạm biến áp, luyện kim, dầu khí và hóa chất.

Bộ bảo vệ sử dụng giao thức truyền thông RS-485/MODBUS tiêu chuẩn công nghiệp, giúp việc kết nối mạng trở nên đơn giản và thuận tiện, đồng thời có thể đạt được khả năng tự động hóa toàn diện bằng cách hợp tác với máy chủ giám sát nền.

Bộ bảo vệ sử dụng điện áp pha định mức 220V đầu vào trực tiếp, và nguồn điện phụ cũng có thể sử dụng trực tiếp AC220V hoặc DC220V.

Chức năng đo lường:

Đo điện áp ba pha của hai đường dây đầu vào

Đo điện áp thứ tự âm của hai đường dây đầu vào

Tín hiệu vị trí công tắc 3 chiều (sử dụng nguồn điện bên trong 24V của thiết bị)

Chức năng điều khiển:

Ngõ ra tiếp điểm mở rơle 4 chiều (T1-T4) được sử dụng để cắt và đóng công tắc của hai đường dây đầu vào tương ứng.

T1: Cầu dao tự động đầu vào số 1 ngắt;

T2: Cầu dao tự động đầu vào số 1 đóng;

T3: Cầu dao tự động đầu vào số 2 ngắt;

T4: Cầu dao tự động đầu vào số 2 đóng;

Chức năng bảo vệ:

Bảo vệ mất pha điện áp

Bảo vệ ngược pha điện áp

Bảo vệ quá áp

Bảo vệ thấp áp

Bảo vệ mất điện áp

Tự động chuyển mạch chờ đường dây đầu vào

Chức năng giao tiếp:

Sử dụng giao thức RS-485 và MODBUS-RTU và tuân thủ giao thức giao tiếp sản phẩm dòng SM-2000. Tốc độ truyền thông có thể được thiết lập (300, 600, 1200, 2400, 4800, 9600, 19200).
