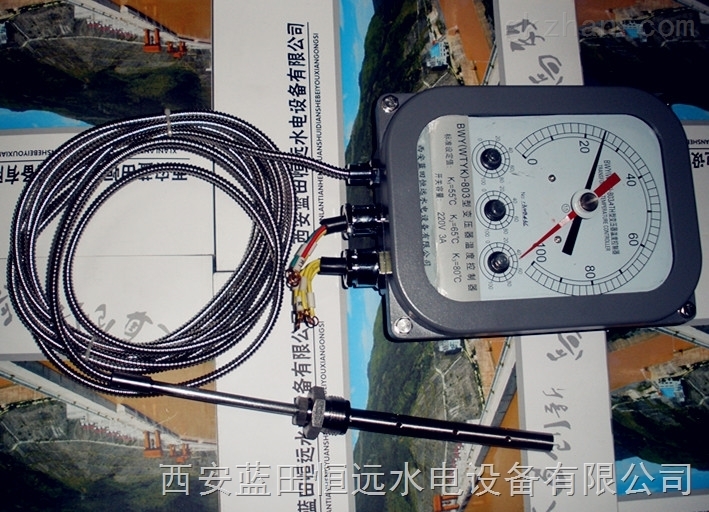

Bộ điều khiển nhiệt độ bề mặt dầu bwy-802a/803a(th) chỉ báo nhiệt độ

Bộ điều khiển nhiệt độ bề mặt dầu BWY-802A/803A(TH) chỉ báo nhiệt độ

Bộ điều khiển nhiệt độ áp suất dòng BWY-802 dành cho máy biến áp được thiết kế chủ yếu để đo lường và điều khiển các máy biến áp ngâm dầu cỡ lớn và vừa. Dòng bộ điều khiển nhiệt độ này là sản phẩm thế hệ mới được phát triển dựa trên bộ điều khiển nhiệt độ dòng BWY-802 và 803, theo tiêu chuẩn JB/T6302-92 "Bộ điều khiển nhiệt độ áp suất dành cho máy biến áp". Chúng có thể được sử dụng để khởi động, dừng, báo động và ngắt khi nhiệt độ quá cao trong hệ thống làm mát máy biến áp.

Đơn giá của bộ điều khiển nhiệt độ bề mặt dầu BWY-802A/803A(TH) như sau:

1. Bộ điều khiển chỉ thị nhiệt độ máy biến áp BWY-803A(TH)

(1) Điều kiện làm việc: Nhiệt độ môi trường -40～55℃; độ ẩm tương đối <95%

(2) Dải đo: 0~100℃, 0~120℃ (sản phẩm thông thường có thể đo từ 0~100℃); Độ chính xác: Cấp 1.5

(3) Công tắc điều khiển: Ba bộ công tắc điều chỉnh được; Sai số cài đặt: ±3℃; Chênh lệch chuyển mạch: 6±2℃

Điểm đặt tiêu chuẩn: K1=55℃; K2=65℃ (không áp dụng cho 802); K3=80℃

Công suất tiếp điểm: AC: 220V; 3A, DC: 220V; 50W

(4) Tín hiệu đầu ra: Có thể xuất tín hiệu RTD Pt100

2. Bộ điều khiển chỉ báo nhiệt độ biến áp BWY-803B(TH)

(1)-(3) giống như 1.

(4) Tín hiệu đầu ra: Có thể xuất tín hiệu dòng điện 4-20mA (được trang bị màn hình hiển thị nhiệt độ kỹ thuật số XMT)

(5) Điện trở dây dẫn (cáp có vỏ bọc): nhỏ hơn 600Ω trừ đi điện trở tải. (Điện trở lấy mẫu)

(6) Nguồn điện: AC: 220V±10%; Tần số: 50～60Hz

3. Màn hình hiển thị nhiệt độ kỹ thuật số dòng XMT

(1) Kích thước đường viền thiết bị và cổng lắp đặt: 160*80 (152+1mm×76+1mm)

(2) Điều kiện làm việc: Nhiệt độ môi trường: 0-50℃; Độ ẩm tương đối: <85%

(3) Dải hiển thị: 0-100 (120)℃; Độ chính xác: Cấp 1.0; Cấp 0.5

(4) Điện trở dây dẫn: phải nhỏ hơn 10Ω, và chênh lệch điện trở giữa ba dây dẫn phải ≤0.1Ω.

(5) Tín hiệu đầu vào: Tín hiệu RTD Pt100.

(6) Tín hiệu đầu ra: Đồng thời xuất ra tín hiệu 4-20mA và 0-5.

(7) Nguồn điện: AC: 220V±10%; Tần số: 50～60Hz
