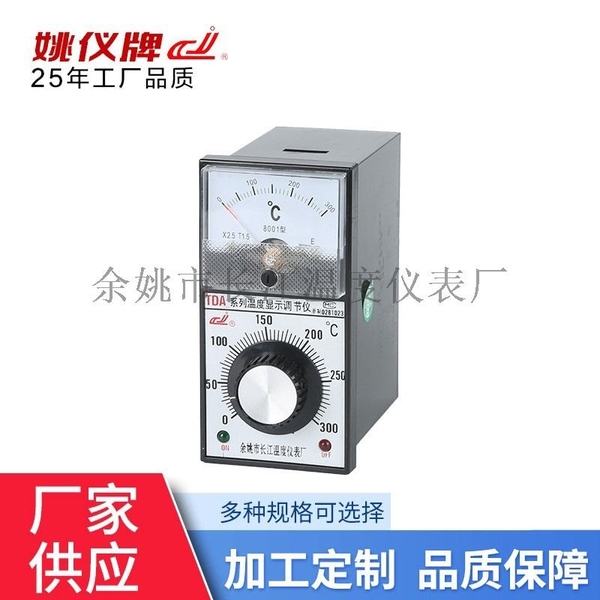

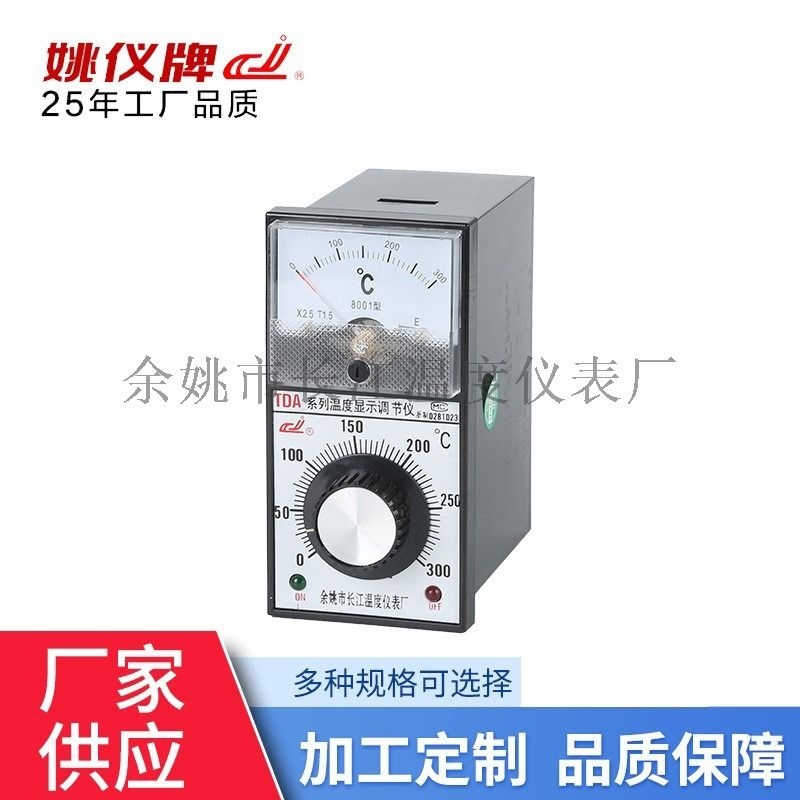

Bộ điều khiển nhiệt độ dòng kim chỉ thị tda-8001/2

Bộ điều khiển nhiệt độ dòng kim chỉ thị TDA-8001/2

Bộ điều khiển nhiệt độ dòng kim chỉ thị TED-2001/2
Bộ điều khiển nhiệt độ dòng kim chỉ thị TDW-2001/2

Các thiết bị đo kỹ thuật số dòng XMT* có màn hình hiển thị kim chỉ và sử dụng công nghệ chống nhiễu. Chúng có độ chính xác cao, độ tin cậy, khả năng chống sốc mạnh và dễ lắp đặt. Chúng cung cấp nhiều chế độ điều khiển khác nhau, bao gồm điều khiển hai vị trí, ba vị trí, chênh lệch giới hạn trên và dưới, và điều khiển tỷ lệ theo thời gian. Chức năng cảnh báo quá nhiệt cũng có thể được thêm vào khi cần thiết. Các thiết bị này được sử dụng rộng rãi trong các ngành công nghiệp nhẹ và nặng như luyện kim, hóa chất, điện tử, cơ khí, dệt may, nhựa, điện lạnh, y tế và lò điện để đo nhiệt độ và điều khiển tự động.

II. Thông số kỹ thuật

1. Phương pháp hiển thị: Kim chỉ hiển thị trực tiếp giá trị đo được.

2. Sai số hiển thị: ≤1.0%FS±1 ký tự

3. Độ lệch điểm đặt: ≤1.0%FS

4. Bù nhiệt độ điểm nối lạnh của cặp nhiệt điện: sai số <2℃ trong khoảng 0～50℃.

5. Điều chỉnh tỷ lệ thời gian: Tỷ lệ 1%～3%, chu kỳ: 30S±10S

6. Khả năng tiếp điểm đầu ra: AC 220V 3A (tải điện trở)

7. Nguồn điện hoạt động: 90VAC-242VAC, 50HZ/60HZ

8. Công suất tiêu thụ dưới 3W

9. Môi trường làm việc: Nhiệt độ 0～50℃, độ ẩm tương đối <85%RH, trong môi trường không khí ăn mòn.

III. Ký hiệu Model

□ T □ - □ □ □ □

1 2 3 4 5 6

1. Chế độ điều khiển hiển thị: "XM" biểu thị hiển thị kỹ thuật số; "khoảng trắng" biểu thị hiển thị kim chỉ thị.

2. Kích thước bên ngoài (mm):

DW:160*80*90; EA:96*96*95; DA: 60*120*100; ED: 72*72*120;

DE: 48*96*100; EB: 48*96*110; E: 48*48*100; E-96: 96*96*130;

3: Chế độ hiển thị hoạt động: '0' biểu thị không có hiển thị nhiệt độ, chỉ hiển thị cài đặt điều khiển hoặc chỉ hiển thị độ lệch điều khiển; '1' và '2' biểu thị hiển thị toàn dải cài đặt chiết áp.

4: Phương pháp điều khiển chính

Rơle '0' cung cấp đầu ra tiếp điểm thường mở và thường đóng, với hiển thị và điều khiển hai vị trí; rơle '3' cung cấp đầu ra tiếp điểm thường mở và thường đóng, với hiển thị và điều khiển hai vị trí.

5: Cảnh báo bổ sung

'Trống hoặc 0': Không có cảnh báo; '1': Cảnh báo đơn (cảnh báo tiếp điểm giới hạn trên);

6: Phân loại tín hiệu đầu vào:

'1' Cặp nhiệt điện (K, S, E, J, B, N, T); '2' Cảm biến nhiệt điện trở (PT100, Cu50);
