Bộ điều khiển nhiệt độ và độ ẩm thông minh lcd cjlc-908

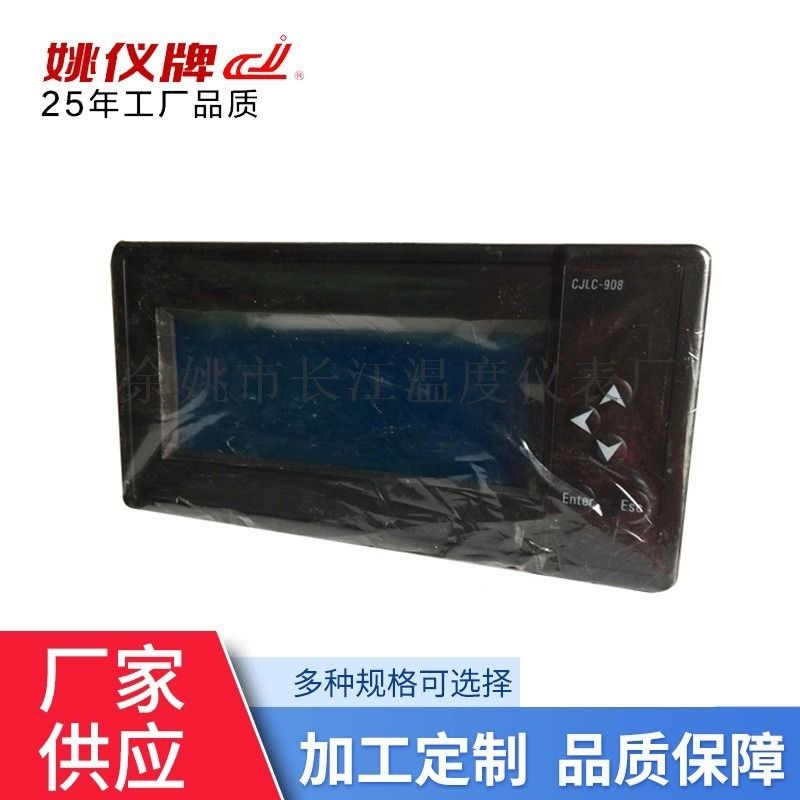

Bộ điều khiển nhiệt độ và độ ẩm thông minh LCD CJLC-908

Thiết bị điều khiển nhiệt độ và độ ẩm LCD hiệu Yao Yi CJLC-9007

Kích thước bên ngoài: 96 (chiều rộng) * 96 (chiều cao) * 110mm

Ví dụ về các mẫu thường dùng: XMTA-918, XMTA-918G, XMTA-918C, XMTA-938, v.v. (Tham khảo hướng dẫn lựa chọn sản phẩm)

I. Tổng quan:

Thiết bị này được điều khiển bởi vi điều khiển và có thể tự do nhập nhiều tín hiệu như RTD và cặp nhiệt điện. Nó có năm chế độ đầu ra có thể được thiết lập đơn giản bằng cách cắm các mô-đun tương ứng. Điều khiển tiến và lùi có thể được thiết lập tùy ý. Nó cung cấp bốn chế độ báo động và chuyển đổi thủ công/tự động. Điều khiển chính có hai chế độ điều khiển: hai vị trí và PID. Trên các hệ thống khác nhau, các thông số mà thiết bị tự điều chỉnh có thể đạt được hiệu quả điều khiển tốt trong hầu hết các trường hợp. Nó có đặc điểm không vượt quá và khả năng chống nhiễu mạnh.

II. Thông số kỹ thuật chính

1. Sai số cơ bản: ±0.5%FS ±1 ký tự

2. Sai số bù nhiệt độ điểm nối nguội: ≤±2.0℃

3. Chu kỳ lấy mẫu: 0.5 giây

4. Chu kỳ điều khiển: Chu kỳ điều khiển cho đầu ra rơle có thể điều chỉnh từ 2 đến 120 giây, và 2 giây cho các đầu ra khác.

5. Đầu ra tiếp điểm rơle: AC250V/7A (tải điện trở) hoặc AC250V/0.3A (tải cảm)

6. Đầu ra tín hiệu rơle bán dẫn: dòng điện điều khiển ≥ 15mA, điện áp ≥ 9V

7. Đầu ra xung thyristor: xung kích hoạt lệch pha hoặc xung kích hoạt điểm không với biên độ ≥3V và độ rộng ≥40µs.

8. Điều khiển PID liên tục cho đầu ra analog: 0 ～10mA (tải 500 ± 200Ω), 4～20mA (tải 250 ± 100Ω).

Hoặc 0～5V (tải ≥ 100kΩ), 1～5V (tải ≥ 100kΩ)

9. Nguồn điện: AC90V ~ 242V (nguồn chuyển mạch), 50/60Hz, hoặc các yêu cầu đặc biệt khác.

10. Môi trường làm việc: Nhiệt độ 0 ～50.0 ℃, độ ẩm tương đối không quá 85%, nơi không có khí ăn mòn và nhiễu điện từ mạnh.

III. Ký hiệu mẫu

XMT □ 9 □ 8 □

(1) (2) (3) (4) (5)

(1) Kích thước bên ngoài: Không gian: 160×80×120, khoảng mở 152× 76; A: 96×96× 110, khoảng mở 92× 92;

D: 72×72×110 với khoảng mở 68× 68; E: 48×96×110 với khoảng mở 44× 92;

F: 96×48×110, khoảng mở 92×44; S: 80× 160 ×120, khoảng mở 76×156;

G: 48×48×110 mm, lỗ mở 44×44 mm; L: Lắp đặt ray dẫn hướng tiêu chuẩn 35 mm.

(2) Số sê-ri

(3) Cảnh báo bổ sung: 0: Không cảnh báo; 1: Một bộ cảnh báo; 5: Cảnh báo âm thanh;

3: Hai bộ cảnh báo (cảnh báo giới hạn trên, cảnh báo giới hạn dưới, cảnh báo độ lệch dương, cảnh báo độ lệch âm có thể được thiết lập tùy ý).

(4) Loại tín hiệu đầu vào: 8: Các tín hiệu đầu vào có thể hoán đổi tự do.

(5) Chế độ điều khiển chính: Space: Đầu ra tiếp điểm thường mở và thường đóng của rơle;

A: Điều chỉnh kích hoạt vượt điểm 0 một pha; A3: Điều chỉnh kích hoạt vượt điểm 0 ba pha;

B: Điều chỉnh kích hoạt vượt điểm 0 một pha; B3: Điều chỉnh kích hoạt vượt điểm 0 ba pha;

C: Đầu ra dòng điện liên tục 4-20mA; G: Đầu ra điều chỉnh rơle bán dẫn;
