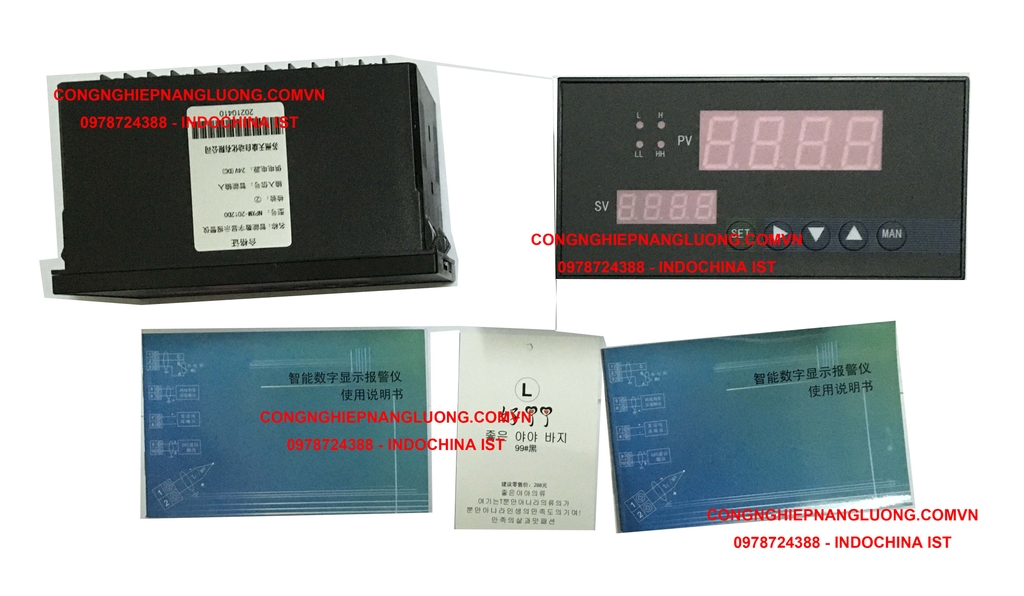

Bộ điều khiển và hiển thị nhiệt độ NPXM-C2012D0 ,NPXM-2012P3N, NPXM-2011P5H, NPXM-2012P5
Model: NPXM-2012P3N, NPXM-2011P5H, NPXM-2012P5
Mô tả Sản phẩm
Dòng máy đo hiển thị kỹ thuật số thông minh NPXM được sản xuất bởi trung tâm sản xuất dụng cụ thông minh, dụng cụ hiển thị cột đèn kỹ thuật số. Các mẫu điển hình: NPXM-2011P5N, NPXM-2012P3N, NPXM-2011P5H, NPXM-2012P5N, v.v.
I. Tổng quan:
Dòng NPXM của màn hình kỹ thuật số thông minh tương thích với 21 loại tín hiệu: cặp nhiệt điện, RTD, dòng điện tiêu chuẩn, điện áp tiêu chuẩn, milivolt, đồng hồ đo áp suất từ xa, điện trở và các tín hiệu khác. Kích thước lắp đặt màn hình kỹ thuật số thông minh dòng NPXM được chia thành: ngang, chế độ, dọc. Nó có thể nhận ra cảnh báo, đầu ra điều khiển, đầu ra máy phát 0-10mA, 4-20mA, 0-20mA, 0-5V, 1-5V; giá trị hiển thị điểm 0 của cảm biến, giá trị hiển thị điểm đầy đủ của cảm biến, vị trí điểm thập phân có thể được thiết lập tự do; Lựa chọn lọc kỹ thuật số mức độ, lọc hiệu quả ngoài nhiễu, loại bỏ hiệu quả các từ bỏ qua không quan trọng và các chức năng khác.
Thứ hai, các thông số kỹ thuật chính:
danh mục Hiệu suất
Các chỉ số kỹ thuật cơ bản Phạm vi hiển thị: -1999 ~ 9999, số thập phân dấu phẩy động, độ phân giải màn hình: Độ chính xác đo 1 từ cuối cùng: ± 0,2% FS (ở 25 ° C) Độ chính xác đầu ra truyền: ± 0,2% FS (ở 25 ° C) Nhiệt độ bù : ± 2 ° C (Hỗ trợ kỹ thuật 05570030828) Điện trở nhiệt Bù ba dây Khi điện trở dây dẫn nằm trong khoảng: ≤50Ω Hệ số nhiệt độ: <50ppm / ° C Điện áp đầu ra phân phối: DC24 ± 2V, Bảo vệ quá dòng 30mA
tín hiệu đầu vào Cặp nhiệt điện: K, E, S, B, J, R, N, Wre3-25, Wre5-26 RTD: Pt100, Cu100, Cu50, BA1, BA2, G Dòng điện: 0 (4) -20mA, 0-10mA Điện áp 0-20mA: 0 (1) -5V (Lưu ý: 0-10V phải được tùy chỉnh riêng biệt, không tương thích với đầu vào điện áp khác sau khi đặt hàng) (Hỗ trợ kỹ thuật 05507030828) Điện trở áp suất từ xa: dòng điện tuyến tính 0-400Ω, điện áp có thể được thực hiện chức năng đầu vào mở
tín hiệu đầu ra 0 (4) - 20 mA, 0 - 10 mA, 0 (1) - 5 V. (Hỗ trợ kỹ thuật 05507030828) (Lưu ý: đầu ra 0-10V cần được tùy chỉnh) Công suất tải đầu ra tương tự: 4-20mA: 0 -550Ω; 0-10mA: 0-1KΩ0 (1) -5V: ≥1MΩ; 0-10V: ≥2MΩ Công suất tiếp điểm rơ le cảnh báo (tải điện trở): AC 220V, 2A; DC 24V, 3A
Chức năng giao tiếp Giao diện truyền thông: Giao thức truyền thông R-S232 hoặc RS-485: Tiêu chuẩn quốc tế Khoảng cách truyền thông giao thức MODBUS-RTU: RS-485: số nút ≤ 256 (không có rơ le), khoảng cách ≤ 1000 mét (tốc độ truyền 9600)
An toàn điện Độ bền điện môi (đầu vào / đầu ra / giao tiếp / nguồn điện): không nhỏ hơn 1500V AC 1mA điện trở cách điện một phút (giữa nguồn / đầu vào / đầu ra / giao tiếp): không nhỏ hơn 100MΩ (hỗ trợ kỹ thuật 05507030828)
Môi trường ứng dụng Nhiệt độ môi trường làm việc: -10 ~ + 55 ° C Nhiệt độ môi trường lưu trữ và vận chuyển: -40 ~ + 80 ° C Áp suất khí quyển cho phép trong quá trình hoạt động: 80 ~ 106kPa Độ ẩm tương đối cho phép trong quá trình hoạt động: 20 ~ 90% RH (40 ° C ) Vị trí lắp đặt không được có rung động cơ học mạnh, va đập và ảnh hưởng của dòng điện từ như dòng điện lớn và tia lửa điện từ đầu tín hiệu, đầu nguồn và không gian, không được có khí trong không khí ăn mòn kim loại và các bộ phận bằng nhựa.
được cấp nguồn bằng AC: AC 95 ~ 265V 50 / 60Hz Công suất tiêu thụ: <3W DC: DC 18 ~ 32V Công suất tiêu thụ: <3W
Lựa chọn kích thước màn hình kỹ thuật số thông minh dòng NPXM:
Loại ngang 160mm × 80mm × 94mm, điểm báo động tối đa 4
Loại dọc 80mm × 160mm × 94mm, điểm báo động tối đa 4
Chế độ 96mm × 96mm × 130mm, điểm báo động tối đa 4
Loại ngang 96mm × 48mm × 110mm, điểm báo động tối đa 4
Loại dọc 48mm × 96mm × 110mm, điểm báo động tối đa 4
Chế độ 72mm × 72mm × 102mm, điểm báo động tối đa 4
Chế độ 48mm × 48mm × 110mm, điểm báo động tối đa 2
