Bộ đo bảo về  CJX-3

ổng quan:

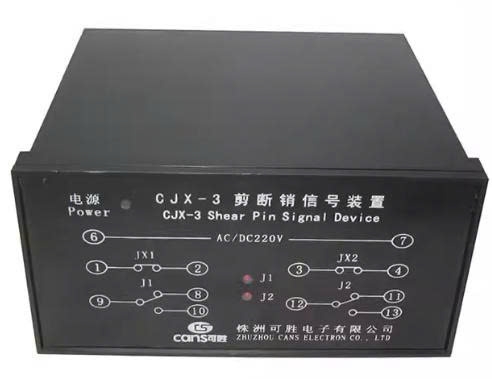

Thiết bị tín hiệu chốt cắt CJX-3 (sau đây gọi là thiết bị) là thiết bị do Công ty TNHH Điện tử Zhuzhou Kesheng phát triển để đo trạng thái hoạt động của cánh dẫn hướng tuabin. Thiết bị này chủ yếu được sử dụng trong các mạch bảo vệ như một phần tử tín hiệu để chỉ ra khi chốt cắt tuabin bị gãy.

Thông số kỹ thuật

(1) Điện áp hoạt động của thiết bị: 100~250VAC/DC.

(2) Khả năng chịu tải của tiếp điểm đầu ra báo động: 5A/AC220V hoặc 5A/DC30V.

(3) Ở điện áp định mức, khi một hoặc hai bộ chốt cắt bị ngắt kết nối, hai rơle sẽ hoạt động đồng thời và đèn báo tương ứng sẽ sáng.

(4) Độ bền cách điện giữa các bộ phận kim loại không mang điện của tất cả các mạch của thiết bị và giữa các mạch không kết nối điện phải chịu được AC 50Hz, 2000V trong 1 phút mà không bị đứt hoặc nhấp nháy.
(5) Giữa các mạch điện không kết nối với nhau, ở nhiệt độ 40℃ và độ ẩm tương đối 85%, điện trở cách điện không được nhỏ hơn 5MΩ.
(6) Dưới điện áp định mức, trong quá trình vận hành lâu dài, với nhiệt độ môi trường 40℃, mức tăng nhiệt độ cho phép của mỗi bộ phận của thiết bị không được vượt quá 60℃.
(7) Dưới điện áp định mức, công suất tiêu thụ của thiết bị không được vượt quá 7W. (8)
Trọng lượng của thiết bị xấp xỉ 0,3~0,8Kg.
(9) Thiết bị này phù hợp với môi trường được quy định trong các yêu cầu kỹ thuật chung của rơle bảo vệ thứ cấp điện (D)179-61.
(10) Kích thước bên ngoài: 160×80×130mm; Kích thước lỗ khoét: 152×76mm.
