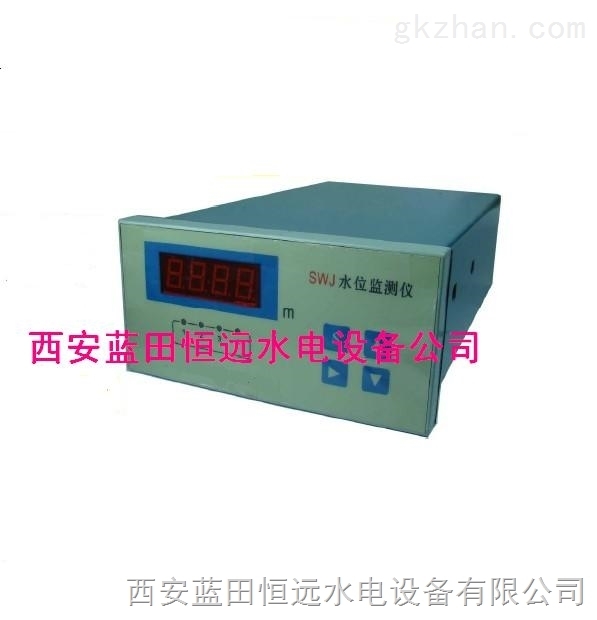

Bộ đo mực nước swj swj-1/swj-2

Máy đo mực nước SWJ SWJ-1/SWJ-2

I. Tổng quan

Thiết bị giám sát mực nước SWJ-1 nhận tín hiệu analog từ bộ truyền mức, chuyển đổi thành tín hiệu số (A/D) và gửi đến CPU để xử lý và tính toán. Thiết bị hiển thị giá trị mực nước trực quan và xuất ra bốn ngõ ra cảnh báo và một tín hiệu analog. Thiết bị hỗ trợ giao tiếp RS485, phạm vi, độ cao và giá trị cảnh báo có thể được thiết lập tùy ý thông qua các nút bấm.

Thiết bị giám sát đầu SWJ-2 nhận tín hiệu analog từ các bộ truyền mức ở đầu vào và đầu ra, chuyển đổi thành tín hiệu số (A/D) và gửi đến CPU để xử lý và tính toán. Thiết bị hiển thị giá trị mực nước trực quan và xuất ra bốn ngõ ra cảnh báo và một tín hiệu analog. Thiết bị hỗ trợ giao tiếp RS485 nối tiếp (tùy chọn), phạm vi và giá trị cảnh báo có thể được thiết lập tùy ý thông qua các nút bấm.

Hệ thống vi điều khiển sử dụng bộ chia tần số nội bộ để tạo xung thời gian đo, đảm bảo độ chính xác đo lường nhất quán theo thời gian.

■ Bốn tín hiệu đầu ra được khuếch đại để điều khiển đầu ra rơle, với bốn điểm tác động và giá trị cảnh báo có thể cài đặt.

■ Mạch giám sát và mạch giám sát điện áp tiên tiến giám sát hoạt động của máy tính.

III. Thông số kỹ thuật

■ Tín hiệu đo lường: Bộ truyền mức/Bộ truyền chênh lệch áp suất

■ Độ chính xác đo lường: Độ phi tuyến tính <0,25%

■ Màn hình kỹ thuật số: Giá trị mực nước/cột áp, 4 kênh cài đặt cảnh báo đầu ra.

■ Tín hiệu đầu ra chuyển mạch: 4 kênh, mỗi kênh có thể được người dùng điều chỉnh trong phạm vi quy định.

■ Công suất tiếp điểm đầu ra: 5A/250VAC, 5A/30VDC

■ Môi trường hoạt động: Nhiệt độ 0～50℃, Độ ẩm <85%

■ Kích thước: Lắp trên bảng điều khiển 160×80×250mm

■ Nguồn điện: 110V/220VDC hoặc AC110/220V/50Hz

■ Công suất tiêu thụ: 10W

IV. Mô tả bảng điều khiển

1. Đèn báo trạng thái đầu ra 1~4: Chỉ báo trạng thái hoạt động của rơle đầu ra.

2. Màn hình hiển thị kỹ thuật số LED: Hiển thị các thông số.

3. Khu vực nút bấm: Cài đặt các thông số vận hành của thiết bị.

V. Khối đấu nối

Khối đấu nối SWJ-1

Nguồn điện: Thiết bị này không có công tắc nguồn; nó sẽ hoạt động liên tục sau khi được cấp nguồn.

24V: Nguồn điện cho cảm biến xung; COM: Cực âm cho nguồn điện của bộ phát;

IN: Ngõ vào tín hiệu máy phát; OUT: Ngõ ra tín hiệu máy phát;

4～20mA: Ngõ ra dòng điện; JI~J4: Ngõ ra tiếp điểm báo động;

220V: Ngõ vào nguồn;

RS485: Ngõ vào cổng giao tiếp A và B.

Khối đấu nối SWJ-2

Nguồn điện: Thiết bị này không có công tắc nguồn; thiết bị sẽ hoạt động liên tục sau khi được cấp nguồn.

24V: Nguồn điện cho cảm biến xung; COM: Cực âm của nguồn điện máy phát;

IN1: Ngõ vào tín hiệu máy phát; 4～20mA: Ngõ ra dòng điện;

JI~J4: Ngõ ra tiếp điểm báo động;

220V: Nguồn điện;

RS485: Ngõ vào cổng giao tiếp A và B.

VI. Hình dạng và kích thước lỗ mở của thiết bị

VII. Hướng dẫn lựa chọn
