Máy lọc nước hoàn toàn tự động lsq

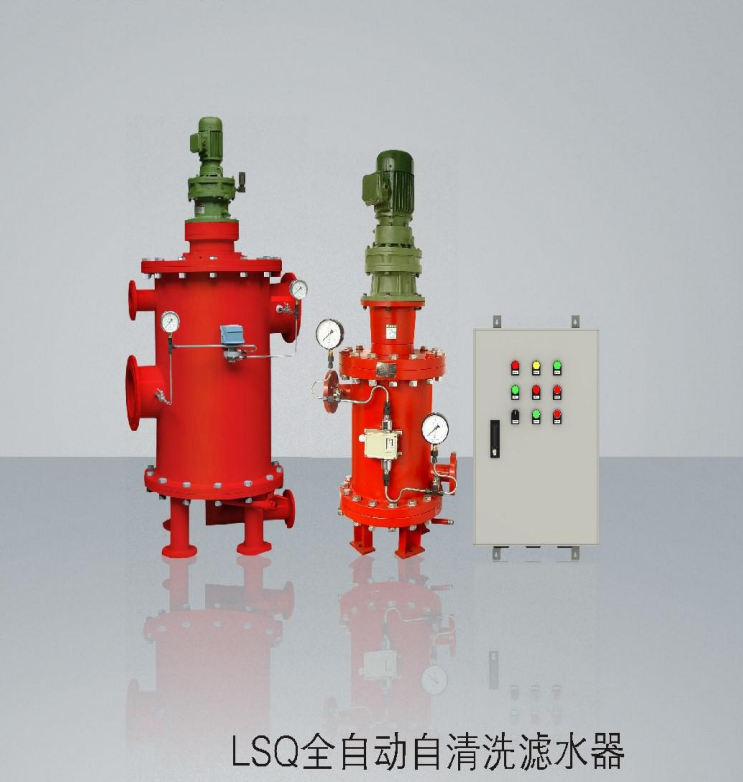

Máy lọc nước hoàn toàn tự động Lantian Hengyuan LSQ

Tổng quan

Máy lọc nước tự động hoàn toàn tự động LSQ được sản xuất dựa trên công nghệ của các sản phẩm tương tự tại Đức và Israel, được tối ưu hóa và tinh chỉnh để phù hợp với điều kiện cụ thể của các nhà máy thủy điện tại Việt Nam. Công nghệ xả nước thải hai giai đoạn độc đáo và công nghệ đầu vào nước ở khoang trên giúp giải quyết hoàn toàn các vấn đề tắc nghẽn và bám dính lưới lọc do các mảnh vụn trôi nổi như xốp nhựa, cành cây và thực vật thủy sinh trong các bộ lọc nước truyền thống; cũng như vấn đề cặn bẩn dễ dàng bị cuốn vào khoang lưới lọc bởi các đầu vào nước ở khoang dưới, dẫn đến hiệu suất lọc giảm, lưới lọc thường xuyên bám dính và rút ngắn thời gian vận hành bình thường liên tục. Về mặt điều khiển điện, máy lọc nước tự động hoàn toàn tự động LSQ loại bỏ điều khiển logic thông thường và áp dụng điều khiển lập trình PLC để đạt được các chức năng lọc trực tuyến, làm sạch tự động và xả nước thải theo từng tầng.

Máy lọc nước tự động hoàn toàn tự động LSQ có thể liên tục lọc nước sông thành nước sạch phù hợp với thiết bị nhà máy thủy điện, đảm bảo thiết bị thủy điện hoạt động an toàn và đáng tin cậy lâu dài. Sản phẩm vượt trội hơn các sản phẩm tương tự trong nước và quốc tế về cả thiết kế, công nghệ sản xuất và hiệu suất ứng dụng thực tế.

II. Tính năng

Diện tích lọc lớn, tổn thất áp suất thấp.

Độ sạch của bộ lọc có thể được tùy chỉnh theo yêu cầu của người dùng, dao động từ 0,5 mm đến 6 mm.

Việc xả nước thải tự động có thể được điều khiển bằng chênh lệch áp suất hoặc hẹn giờ, với việc xả nước thải ở tầng trên và tầng dưới không diễn ra đồng thời.

Khi xả nước thải, lượng nước thải xả ra rất nhỏ và không ảnh hưởng đến hoạt động bình thường của bộ lọc nước.

Lưới lọc sử dụng cấu trúc nêm thép không gỉ với các lỗ lọc hình chữ "V", cho phép các hạt có đường kính gần bằng đường kính lỗ lọc đi qua dễ dàng. Lưới lọc có khả năng lưu thông mạnh, không dễ bị tắc nghẽn, tổn thất áp suất thấp và không làm tắc nghẽn lưới lọc ngay cả khi vận hành lâu dài.

Lõi lọc bao gồm nhiều lưới lọc hình trụ được bố trí dày đặc xung quanh chu vi, lọc từ cả bốn mặt của xi lanh. So với cấu trúc lọc hai lớp hiện đang được sử dụng trong các nhà máy điện, lưới lọc này có diện tích lọc lớn hơn, hiệu suất cao hơn và có thể được thu nhỏ kích thước, giúp lắp đặt và bảo trì dễ dàng hơn.

Lọc sử dụng cơ chế lọc và xả hai tầng. Bộ lọc tích hợp giữ lại các mảnh vụn lớn hơn như cành cây, bọt và thực vật thủy sinh, sau đó được xả qua van xả phía trên. Các hạt nhỏ hơn được xả ra qua van xả phía dưới. Ngoài ra, có thể lắp thêm hệ thống cắt hai lưỡi, công suất cao theo yêu cầu để cắt nhỏ các mảnh vụn lớn hơn, sau đó được xả qua van xả phía trên.

Trong quá trình bảo trì và vệ sinh, không cần thiết bị nâng đặc biệt. Chỉ cần nới lỏng các vít ở phía trên bộ lọc nước và nâng cơ cấu giảm tốc bằng tay xuống để tháo lưới lọc để vệ sinh, giúp việc bảo trì trở nên thuận tiện.

Cơ cấu giảm tốc là sản phẩm của SEW Transmission Equipment GmbH, Đức. Được lắp đặt theo chiều ngang, cấu trúc nhỏ gọn, mô-men xoắn đầu ra lớn, mức độ bảo vệ động cơ cao và tuổi thọ cao.

Hai van xả là van điện nhập khẩu từ Nhật Bản.

Điều khiển điện sử dụng điều khiển PLC.

III. Nguyên lý hoạt động

Bộ lọc nước tự động hoàn toàn LSQ bao gồm thân lọc, cơ cấu tự động làm sạch, hệ thống xả nước thải thứ cấp và hộp điều khiển PLC. Giá đỡ rác 3 nằm giữa cửa vào và cửa ra của bộ lọc, với một số lỗ thông từ Φ20 đến 50 mm (các lỗ này đóng vai trò như giá đỡ rác; đường kính lỗ có thể được xác định tùy theo chất lượng nước của lưu vực sông nơi đặt nhà máy thủy điện). Độ chính xác lọc của bộ lọc dao động từ 6 mm đến 0,1 mm và có thể được thiết kế và sản xuất theo các yêu cầu khác nhau của người dùng.

Trong quá trình vận hành, nước sông tự nhiên đi vào bộ lọc qua cửa vào 7 của khoang trên. Xốp nhựa, cành cây, thực vật thủy sinh và các hạt lớn hơn đường kính lỗ lưới chắn vẫn nằm trong khoang trên và được xả ra qua van xả trên 2. Nước sạch hơn chảy qua ống dẫn xuống khoang dưới. Trong khoang dưới, một số hạt cát lắng xuống khoang lắng và được xả ra qua cửa xả bùn 6. Nước từ khoang dưới chảy qua các lỗ trên vách ngăn dưới vào lưới lọc thép không gỉ hình nêm hình chữ V 8, và nước sạch sau khi lọc chảy ra từ cửa xả 5 ở giữa bộ lọc. Khi bộ lọc nước hoạt động trực tuyến, tổn thất áp suất là tối thiểu và các mảnh vụn nổi được xả định kỳ từ cổng xả phía trên. Khi các mảnh vụn tích tụ
