Bộ đo và giám sát tốc độ zkz-3s/3t

Bộ đo và giám sát tốc độ ZKZ-3S/3T

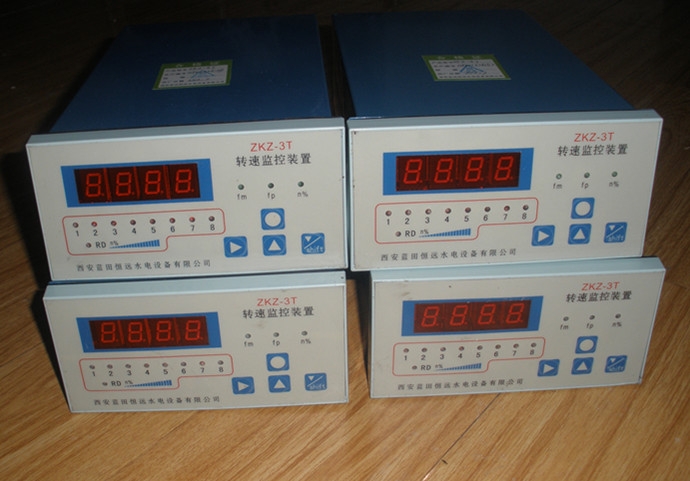

Thiết bị giám sát tốc độ loại ZKZ-3T/3S kết nối với cảm biến xung tốc độ bên ngoài và tín hiệu biến áp để giám sát tốc độ của tổ máy phát điện thủy điện theo thời gian thực. Thiết bị này xuất tín hiệu chuyển mạch và tín hiệu tương tự tương ứng với tốc độ của tổ máy tại các điểm tốc độ khác nhau, phục vụ cho hệ thống khởi động, tắt máy tự động và giám sát nhà máy điện.

I. Tổng quan

Thiết bị giám sát tốc độ loại ZKZ-3T/3S kết nối với các cảm biến xung tốc độ bên ngoài và tín hiệu biến áp để giám sát tốc độ của tổ máy phát điện thủy điện theo thời gian thực. Thiết bị xuất tín hiệu chuyển mạch và tín hiệu analog tương ứng với tốc độ của tổ máy tại mỗi điểm tốc độ của tổ máy, phục vụ cho hệ thống tự động khởi động, tắt máy và giám sát nhà máy điện.

II. Tính năng

■ Thiết bị giám sát tốc độ ZKZ-3T/3S tích hợp đồng hồ đo tần số, đồng hồ đo tốc độ, rơle tốc độ và thiết bị kiểm tra tốc độ thành một thiết bị giám sát tốc độ đa năng;

■ Đo tốc độ quay áp dụng nguyên lý đo tiên tiến với chu kỳ phía cổng biến thiên, có đặc điểm là độ chính xác đo lường cao và hiệu suất thời gian thực mạnh mẽ;

■ Độ chính xác đo lường và điều khiển của thiết bị chỉ phụ thuộc vào sai số và độ ổn định của bộ dao động tinh thể, do đó giá trị đầu ra của tiếp điểm tốc độ có thể không thay đổi trong thời gian dài.

■ Đầu ra tiếp điểm tốc độ sử dụng phương pháp chặn trễ để ngăn ngừa sự cố đầu ra do méo dạng sóng. Tùy theo nhu cầu vận hành của nhà máy điện, tám giá trị đầu ra tốc độ có thể dễ dàng điều chỉnh trong một phạm vi nhất định tại chỗ.

■ Thiết bị cũng có đầu ra dòng điện tiêu chuẩn 4-20mA và đầu ra giao tiếp RS485 (MODBOS RTU) tùy chọn, có thể dễ dàng kết nối với hệ thống giám sát máy tính của nhà máy.
