Bộ đo và hiển thị lưu lượng ljz-2

Bộ đo và hiển thị lưu lượng LJZ-2

Thiết bị giám sát lưu lượng thông minh LJZ-2 là một thiết bị kỹ thuật số thông minh xử lý các tín hiệu chuẩn bằng lõi vi xử lý đơn chip. Thiết bị này, cùng với ống phân phối ba van, bộ truyền áp suất vi sai và các thành phần khác, tạo thành một thiết bị giám sát lưu lượng, tạo thành một hệ thống giám sát lưu lượng dạng xoắn ốc tuabin.

Tủ giám sát lưu lượng thông minh LJZ-2 và thiết bị giám sát áp suất vi sai lưu lượng LJZ-2 được đặt trong vỏ sắt.

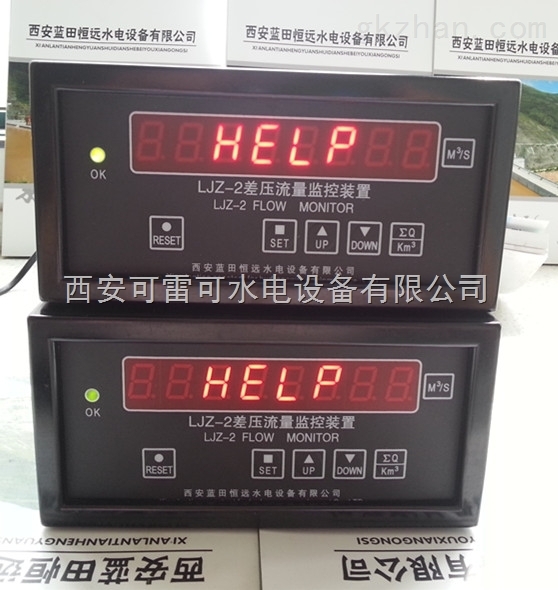

Thiết bị giám sát lưu lượng thông minh LJZ-2 và thiết bị giám sát lưu lượng chênh lệch áp suất LJZ-2 (vỏ sắt)

Thiết bị giám sát lưu lượng thông minh LJZ-2 và thiết bị giám sát lưu lượng chênh lệch áp suất LJZ-2 (vỏ sắt)

Thiết bị giám sát lưu lượng chênh lệch áp suất LJZ-2 (vỏ sắt)

Thiết bị giám sát lưu lượng chênh lệch áp suất LJZ-2 (vỏ sắt)

I. Tổng quan

Thiết bị giám sát lưu lượng thông minh LJZ-2 là một thiết bị kỹ thuật số thông minh sử dụng bộ vi xử lý đơn chip làm lõi để xử lý các tín hiệu chuẩn. Thiết bị này, cùng với cụm ba van, bộ truyền áp suất chênh lệch, v.v., tạo thành một thiết bị giám sát lưu lượng và cấu thành một hệ thống giám sát lưu lượng xoắn ốc tuabin.

II. Tính năng

■ Đây là một thiết bị kỹ thuật số thông minh với bộ vi xử lý đơn chip làm hệ thống xử lý;

■ Việc cài đặt và điều chỉnh dải đo của bộ truyền và thiết bị rất đơn giản;

■ Có chức năng nhớ điểm dừng và chức năng bảo vệ thông số tự động;

■ Có thể chuyển đổi lưu lượng tức thời và lưu lượng tích lũy để hiển thị;

■ Giá trị cảnh báo có thể được thiết lập tùy ý và dễ dàng điều chỉnh;

■ Cung cấp tín hiệu đầu ra tiêu chuẩn tương ứng với lưu lượng tức thời;

■ Cung cấp nguồn điện (+24V) cho bộ phát;

■ Thiết bị được trang bị các nút cảm ứng, mang lại tính thẩm mỹ cao.

III. Thông số kỹ thuật

■ Nguồn điện: AC220V±10% 50Hz

■ Dải hiển thị: Giá trị tức thời: 0～9999.99 m3/S

Lưu lượng tích lũy: 0～9999999 Km3

Độ chính xác đo lường: ±0.5%F.S1 chữ số

■ Điều kiện môi trường: Nhiệt độ môi trường: 0℃～+50℃; Độ ẩm tương đối: ≤90%RH

■ Cài đặt cảnh báo: Giá trị cảnh báo có thể được điều chỉnh liên tục trong phạm vi cài đặt. Khi giá trị giám sát đạt đến giá trị cài đặt báo động, các tiếp điểm rơle báo động sẽ đồng thời kích hoạt.

■ Ngõ ra: Analog: DC 4～20mA (điện trở tải ≥525Ω)

■ Ngõ ra tiếp điểm báo động: Hai bộ thường mở

■ Khả năng tiếp xúc: 5A/AC220V hoặc 5A/DC30V

■ Công suất: 12W

IV. Đầu nối dây
