Bộ đo và hiển thị nhiệt độ thông minh 2-r-s0-v0-t2

Máy đo nhiệt độ thông minh 2-R-S0-V0-T2 cỡ lớn

Thiết bị giám sát nhiệt độ thông minh là một nâng cấp công nghệ toàn diện so với các thiết bị giám sát thông thường trên thị trường. Nó khắc phục được nhiều nhược điểm của các thiết bị trước đây, chẳng hạn như tốc độ giám sát chậm, nhiễu xuyên kênh, độ ổn định kém, lắp đặt hộp báo động riêng biệt bất tiện và thiếu giao thức truyền thông MODBUS tiêu chuẩn.
Thiết bị giám sát nhiệt độ thông minh TD200-A-2-R-S0-V0-T2 (kích thước lớn) là một ví dụ.

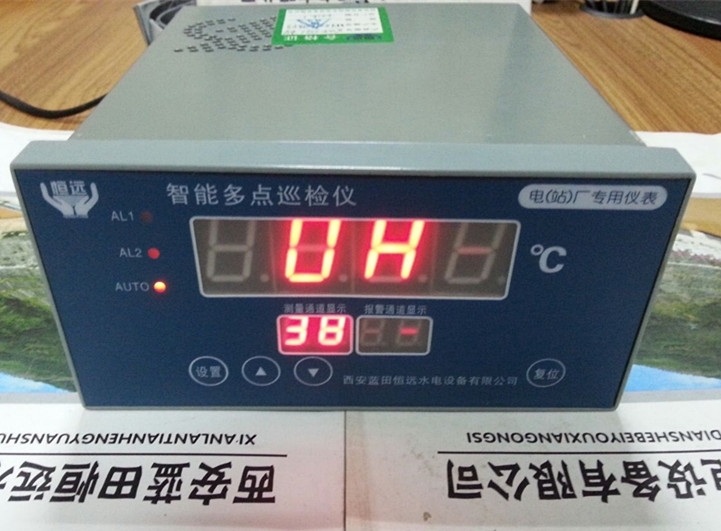

Thiết bị đo nhiệt độ màn hình tuần tra TD200-A-2-R-S0-V0-T2, kích thước lớn

Thiết bị đo nhiệt độ màn hình tuần tra TD200-A-2-R-S0-V0-T2, kích thước lớn

Thiết bị đo nhiệt độ màn hình thông minh TD200-A-2-R-S0-V0-T2 là một nâng cấp toàn diện về công nghệ so với các thiết bị đo nhiệt độ khác hiện có trên thị trường. Thiết bị này khắc phục nhiều nhược điểm của các thiết bị đo nhiệt độ trước đây, chẳng hạn như tốc độ đo chậm, nhiễu xuyên kênh, độ ổn định kém, việc lắp đặt hộp cảnh báo riêng biệt bất tiện và thiếu giao thức truyền thông MODBUS tiêu chuẩn.

●Phạm vi ứng dụng

Khi được sử dụng kết hợp với nhiều cảm biến và bộ phát khác nhau, thiết bị có thể thực hiện giám sát thường xuyên, điều khiển cảnh báo, truyền dữ liệu đầu ra, thu thập dữ liệu và truyền thông cho nhiều thông số quy trình công nghiệp như nhiệt độ, áp suất, mức chất lỏng, lưu lượng và trọng lượng.

●Tính năng

Chức năng nhập liệu đa năng
, chức năng hiệu chuẩn tự động và thủ công
, thiết kế bảo vệ và cách ly đa dạng, khả năng chống nhiễu mạnh mẽ, độ tin cậy cao,
nền tảng phần mềm tuyệt vời với khả năng phát triển thứ cấp để đáp ứng các chức năng đặc biệt.

Cấu trúc mô-đun tiên tiến, kết hợp với chip đo lường mạnh mẽ, giúp việc kết hợp chức năng và nâng cấp hệ thống trở nên rất thuận tiện.

Có thể tự do chuyển đổi giữa kiểm tra tự động và kiểm tra theo lịch trình thủ công.

Có thể thiết lập thời gian chuyển kênh kiểm tra và số kênh hiệu dụng.

●Thông số kỹ thuật chính

Sai số cơ bản: 0,2%FS ± 1 chữ số

Độ phân giải: 1/20000, bộ chuyển đổi A/D 14-bit

Màn hình: Đèn LED kỹ thuật số bốn chữ số hai hàng, hàng trên hiển thị giá trị đo được, hàng dưới hiển thị số kênh

Chu kỳ lấy mẫu: 0,5 giây

Ngõ ra cảnh báo: ⑴ Cảnh báo giới hạn trên và dưới thống nhất cho các kênh 1-64, công suất tiếp điểm ngõ ra rơle AC220V/3A

⑵ Báo động độc lập cho các kênh 1-8, công suất tiếp điểm ngõ ra rơle AC220V/1A
Đầu ra máy phát: Có thể lựa chọn thông qua đầu vào công tắc, với 4～20mA, 0～10mA, 1～5V, 0～5V Độ chính xác ngõ ra cách ly: ±0.3%FS
Đầu ra giao tiếp: Phương thức giao diện -- Giao diện giao tiếp nối tiếp hai chiều cách ly RS485/RS422/RS232/Modem
Tốc độ truyền -- 300～9600bps tự do cài đặt bên trong
Nguồn điện: Nguồn điện chuyển mạch 85～265VAC, công suất tiêu thụ dưới 4W

1. Phạm vi hiển thị: -1999~9999, có thể cài đặt vị trí dấu thập phân.

2. Độ chính xác ngõ ra đo lường và truyền tải: ±0.2%FS±1 chữ số; ±0.1%FS±1 chữ số (yêu cầu đặt hàng riêng).

3. Tín hiệu đầu vào: (Cho phép kết hợp nhiều loại đầu vào)

Cặp nhiệt điện: K, E, S, B, J, T, R, N; phạm vi bù nhiệt độ điểm lạnh tự động 0～50℃, độ chính xác bù ±1℃.

Điện trở nhiệt: Pt100, Cu100, Cu50, BA2, BA1; phạm vi bù điện trở dây dẫn ≤ 50Ω.

Điện áp DC: 0-20mV, 0-75mV, 0-200mV, 0-5V, 1-5V; 0-10V (bắt buộc khi đặt hàng, không tương thích với các tín hiệu khác).

Dòng điện DC: 0～10mA, 4～20mA.

Điện trở tuyến tính: 0～400Ω (đồng hồ đo áp suất từ ​​xa).

Số kênh tối đa có thể lựa chọn lên đến 96 (có thể che bất kỳ kênh nào từ 2 đến 16); loại tín hiệu đầu vào của mỗi kênh có thể được thiết lập (thông qua kết hợp các jumper phần mềm và phần cứng); phạm vi và số thập phân có thể được thiết lập riêng biệt. 4. Trở kháng đầu vào tương tự: tín hiệu dòng điện Ri = 100Ω; tín hiệu điện áp Ri = 500KΩ.

5. Đầu ra tương tự:

Tín hiệu dòng điện: Ro≤550Ω khi đầu ra 4~20mA; Ro≤1.1KΩ khi đầu ra 0~10mA.

Tín hiệu điện áp: Trở kháng đầu vào Ri của thiết bị bên ngoài phải ≥250KΩ, nếu không độ chính xác và tính tuyến tính của đầu ra sau khi kết nối với thiết bị bên ngoài sẽ không được đảm bảo.

Bạn có thể chọn đầu ra giá trị trung bình, lớn nhất hoặc nhỏ nhất của giá trị đo lường của mỗi kênh; bạn cũng có thể đầu ra bất kỳ kênh nào;

Tuy nhiên, phạm vi truyền của tất cả các chế độ đầu ra phải giống nhau.

6. Phương pháp kiểm tra:

Thiết bị cung cấp cả chế độ kiểm tra thủ công và tự động, đồng thời có thể hiển thị các phép đo tại các điểm cụ thể, có thể chuyển đổi qua các nút bấm. Ở chế độ kiểm tra thủ công, giá trị đo của từng kênh có thể được xem bằng cách nhấn các nút bấm và trở về chế độ tự động sau 2 phút không hoạt động. Ở chế độ kiểm tra tự động, giá trị đo của từng kênh được hiển thị theo các khoảng thời gian đã đặt, có thể được cấu hình.

7. Phương pháp báo động: Người dùng có thể lựa chọn từ nhiều phương pháp báo động khác nhau.

a. Giá trị báo động được thiết lập đồng nhất cho mỗi kênh và các đầu ra rơle được chia sẻ;

b. Mỗi kênh có giá trị báo động riêng, nhưng chúng dùng chung một đầu ra rơle;

c. Thiết lập giá trị báo động và đầu ra rơle độc ​​lập cho mỗi kênh (phương pháp này yêu cầu hộp điều khiển báo động bổ sung);

d. Mỗi kênh có đèn báo động hai màu độc lập, đèn đỏ báo cảnh báo giới hạn trên, đèn xanh báo cảnh báo giới hạn dưới;
