Bộ dõi mực nước không dây wxs

Bộ dõi mực nước không dây WXS

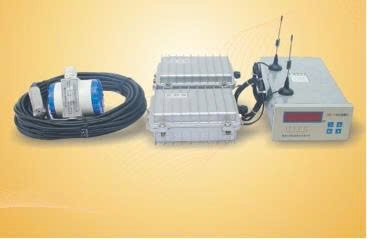

Hệ thống giám sát mực nước không dây WXS bao gồm một bộ truyền tín hiệu mực nước XPT135, một bộ phận truyền tín hiệu không dây và một bộ giám sát mực nước SWJ-1. Bộ truyền tín hiệu mực nước XPT135 chuyển đổi các thông số mực nước tại chỗ thành tín hiệu điện 4-20 mA. Bộ phận truyền tín hiệu không dây nhận tín hiệu 4-20 mA của bộ truyền tín hiệu mực nước XPT135, mã hóa và điều chế thành dải tần số vô tuyến ISM để truyền đi. Bộ phận thu tín hiệu không dây trong trạm giải mã và chuyển đổi trở lại thành tín hiệu điện 4-20 mA. Bộ giám sát mực nước SWJ-1 nhận tín hiệu 4-20 mA này, xử lý và tính toán thông qua CPU, hiển thị giá trị mực nước từ xa và xuất ra các tiếp điểm báo động và giao tiếp 485.

2. Thông số kỹ thuật

Phạm vi cảm biến mức chất lỏng: 1-100 mét nước

Điện áp: XPT135 24VDC

Điện áp thành phần truyền dẫn không dây: 24VDC

Điện áp SWJ-1: AC86V-265V DC110-340V

Tần số trung tâm không dây: 433MHZ

Khoảng cách truyền dẫn không dây: tầm nhìn thẳng 8000m

Khả năng tiếp xúc SWJ-1: 3 A/250VDC, 3A/30VDC

3. Kích thước tổng thể
