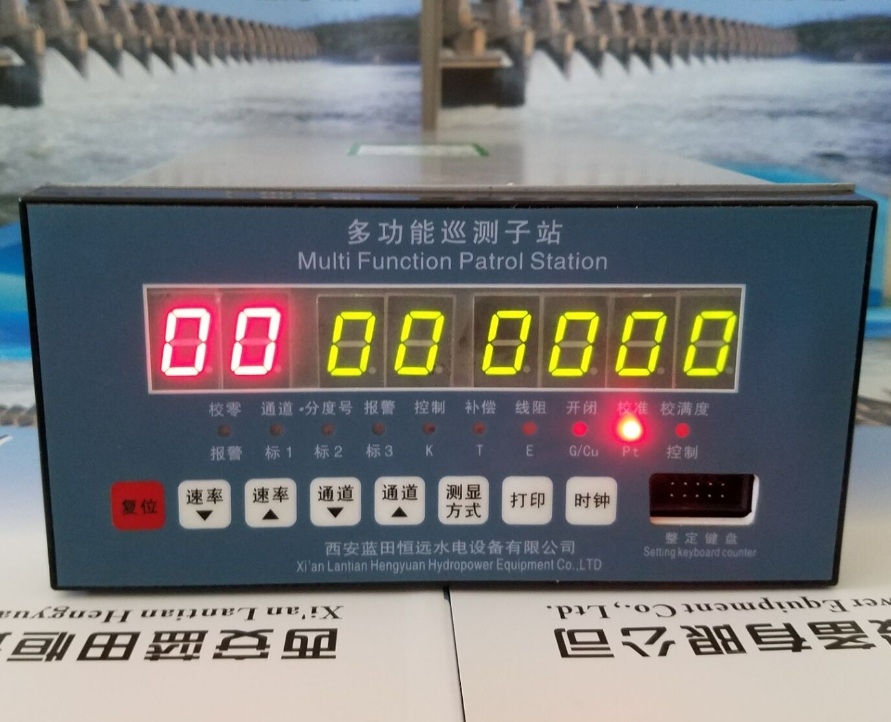

Bộ giám sát nhiệt độ đa chức năng das-i-96/das-i-80

Bộ giám sát nhiệt độ đa chức năng DAS-I-96/DAS-I-80

Thiết bị giám sát nhiệt độ đa chức năng dòng DAS-I được công ty chúng tôi thiết kế dựa trên yêu cầu phát triển công nghệ điều khiển nhiệt độ bằng máy tính tại Trung Quốc. Thiết bị này có thể thay thế thiết bị giám sát nhiệt độ thông minh ban đầu, đồng thời đóng vai trò là thiết bị I/O thông minh từ xa trong các hệ thống DAS hiện tại, đồng thời có khả năng hiển thị cục bộ. Thiết bị này phù hợp với điều kiện quốc gia của Trung Quốc và là giải pháp thay thế cho các hệ thống thu thập và xử lý dữ liệu nhập khẩu.

Hệ thống điều khiển kênh trạm biến áp giám sát nhiệt độ đa chức năng DAS-I-96/DAS-I-80...

Hệ thống điều khiển trạm biến áp giám sát nhiệt độ đa chức năng DAS-I-96/DAS-I-80

Hệ thống điều khiển trạm biến áp giám sát nhiệt độ đa chức năng DAS-I-96/DAS-I-80

Thiết bị giám sát nhiệt độ đa chức năng dòng DAS-I-120 được công ty chúng tôi thiết kế dựa trên nhu cầu phát triển công nghệ điều khiển nhiệt độ bằng máy tính tại quốc gia tôi. Thiết bị này có thể thay thế thiết bị giám sát nhiệt độ thông minh ban đầu và cũng có thể hoạt động như một I/O thông minh từ xa trong hệ thống DAS hiện tại. Thiết bị cũng có chức năng hiển thị cục bộ, phù hợp với điều kiện quốc gia của tôi. Thiết bị này là giải pháp thay thế cho các hệ thống thu thập và xử lý dữ liệu nhập khẩu. Việc trao đổi dữ liệu với máy chủ tuân thủ định dạng truyền thông dữ liệu Modbus và có thể giao tiếp trực tiếp với nhiều loại PCB và các thiết bị đầu cuối khác của hệ thống giám sát. Thiết bị có thể được sử dụng rộng rãi trong các ngành công nghiệp điện, luyện kim, hóa chất và các ngành công nghiệp khác.

2. Các tính năng chính:

2.1 Thiết bị có thể đo các cặp nhiệt điện K, T, E, B, S, RTD G, Cu50, Pt100 (BA1, BA2) và các tín hiệu chuẩn 0-10mA, 4-20mA, 0-5V, v.v.

2.2 Dải tín hiệu chuẩn có thể được thiết lập tùy ý.

2.3. Số điểm tuần tra tối đa là 96.

2.4 Công tắc lấy mẫu không tiếp xúc sử dụng kết nối nối tiếp, đảm bảo hiệu suất của thiết bị không giảm khi số điểm lấy mẫu tăng lên. Việc sử dụng công tắc analog có chức năng bảo vệ lỗi giúp cải thiện khả năng chống nhiễu và độ ổn định. Thiết bị được ứng dụng trong các tổ máy nhiệt điện Tần Hoàng Đảo số 3 và số 4 công suất 300 MW, cũng như trong các tổ máy thủy điện Cát Lâm Bạch Sơn, Thanh Hải Long Dương Hạ và Cam Túc Lưu Gia Hạ công suất trên 300 MW, đã chứng minh được khả năng hoạt động bình thường và ổn định ngay cả khi các thiết bị khác bị trục trặc do nhiễu.

2.5、Thiết bị có giới hạn cảnh báo và giới hạn điều khiển, có thể được thiết lập tùy ý cho mỗi kênh. Nếu điểm đo vượt quá giới hạn, ngoài việc xuất tín hiệu chuyển mạch, một diode phát quang cũng sẽ được sử dụng để hiển thị tín hiệu giới hạn.

2.6 Tốc độ khảo sát nhỏ hơn 100ms cho mỗi điểm và tốc độ hiển thị có thể điều chỉnh từ 2 đến 10 giây.

2.7 Các phương pháp phát hiện bao gồm: hiển thị phát hiện di chuyển, hiển thị phát hiện chọn điểm thủ công và hiển thị giá trị tối đa phát hiện di chuyển.

2.8 Bất kỳ điểm nào cũng có thể được đặt ở trạng thái mở (tham gia khảo sát) hoặc trạng thái đóng (không tham gia khảo sát).

2.9. Thiết bị có chức năng lưu giữ tham số.

2.10. Thiết bị có giao diện truyền thông nối tiếp tiêu chuẩn RS232 và RS485, có thể dễ dàng giao tiếp với máy chủ. Giao thức truyền thông có thể được sửa đổi theo yêu cầu của người dùng.

2.11. Thiết bị có thể được kết nối với nhiều máy in khác nhau và có các chức năng như in theo thời gian, in lệnh và in vượt giới hạn.

2.12. Hiệu chỉnh điện trở đường dây và bù mối nối lạnh RTD đều được tính toán bằng cách sử dụng giá trị điện trở và giá trị mV, và kết quả tính toán phản ánh chính xác điều kiện thực tế. Điều này giúp tránh các lỗi tính toán do bỏ qua các vấn đề phi tuyến tính khi sử dụng bậc điện trở để tính toán. Các lỗi này có thể rất lớn khi phi tuyến tính nghiêm trọng.

3. Các chỉ số kỹ thuật:

3.1. Các tín hiệu đầu vào có thể được giám sát: cặp nhiệt điện K, T, E, B, S, RTD G, Cu50, Pt100 (BA1, BA2) và các tín hiệu tiêu chuẩn 0-10mA, 4-20mA, 0-5V, v.v.
