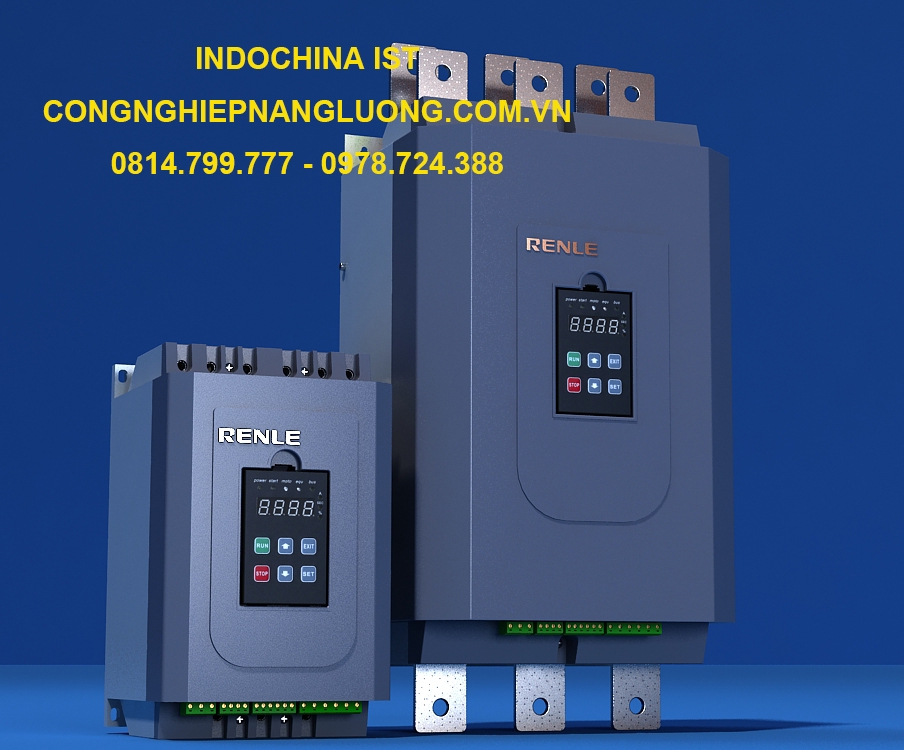

Bộ khởi động mềm ssd1
Thiết bị có thể được ứng dụng rộng rãi cho quạt, máy bơm, băng tải và máy nén và các thiết bị tải nặng khác
-
Mô tả chi tiết
-
Thông số kỹ thuật
-
Hình ảnh
NSX: Renle
Mạch chính của khởi động mềm SSD1 thông qua 6 SCR (chống mắc nối tiếp song song) kết nối với mạch stato của động cơ AC. Dựa trên chức năng của công tắc điện tử SCR, bộ vi xử lý mềm chỉ cần kích hoạt góc kích hoạt để thay đổi góc dẫn của SCR, để thay đổi giá trị điện áp đầu vào của động cơ để thực hiện điều khiển khởi động mềm của động cơ. Khi hoàn thành khởi động, đầu ra o của bộ khởi động mềm sẽ đạt đến điện áp danh định. Sau đó, conta ctor KM điều khiển rẽ nhánh ba pha sẽ bật để làm cho động cơ chạy vào lưới điện.
Đặc điểm của sản phẩm:
● Bộ khởi động mềm phải cấp mômen xoắn lớn hơn mômen cản tải để khởi động hoàn toàn các thiết bị liên quan như máy bơm, máy bơm ly tâm.
● Tải liên tục khởi động đơn: cho phép 40 giây để khởi động dưới 3 lần dòng điện giới hạn; cho phép 25s để khởi động dưới 4 lần dòng điện giới hạn.
● Khởi động tuần hoàn: nếu khởi động động cơ 10 lần mỗi giờ, cho phép 25 giây để khởi động dưới 3 lần dòng điện giới hạn; và 15 giây mỗi lần khởi động dưới 4 lần dòng điện giới hạn. Bây giờ cấp độ bảo vệ nhiệt tương ứng là cấp 10.
● Cho phép khởi động động cơ tải nặng như máy nghiền bi, quạt 5 lần mỗi giờ. Nếu giá trị dòng điện giới hạn như trên, mức dự phòng là lớp 20. Nếu tăng tần số khởi động, chúng ta phải sử dụng sản phẩm mức công suất lớn hơn.
● Bộ khởi động mềm phải cung cấp mômen xoắn lớn hơn mômen cản tải để khởi động hoàn toàn các thiết bị liên quan như máy bơm, máy bơm ly tâm.
● Tải liên tục khởi động đơn: cho phép 40 giây để khởi động dưới 3 lần dòng điện giới hạn; cho phép 25s để khởi động dưới 4 lần dòng điện giới hạn.
● Khởi động tuần hoàn: nếu khởi động động cơ 10 lần mỗi giờ, cho phép 25 giây để khởi động dưới 3 lần dòng điện giới hạn; và 15 giây mỗi lần khởi động dưới 4 lần dòng điện giới hạn. Bây giờ cấp bảo vệ nhiệt đáp ứng là cấp 10.
● Cho phép khởi động động cơ tải nặng như máy nghiền bi, quạt 5 lần mỗi giờ. Nếu giá trị dòng điện giới hạn như trên, mức dự phòng là lớp 20. Nếu tăng tần số khởi động, chúng ta phải sử dụng sản phẩm mức công suất lớn hơn.
