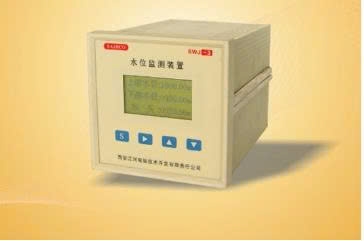

Bộ theo dõi mực nước và cột áp có màn hình hiển thị swj-3

Màn hình theo dõi mực nước và cột áp có màn hình hiển thị SWJ-3

1. Tổng quan

Thiết bị giám sát mực nước SWJ-3 nhận tín hiệu analog từ các cảm biến mực nước thượng lưu và hạ lưu, chuyển đổi thành tín hiệu analog và xử lý trong CPU. Thiết bị hiển thị mực nước thượng lưu và hạ lưu cùng giá trị cột áp trên màn hình LCD, đồng thời xuất ra ba giá trị analog tương ứng với mực nước thượng lưu và hạ lưu cùng giá trị cột áp. Mỗi bộ giá trị giám sát bao gồm sáu cặp rơle cảnh báo, giao tiếp RS485 và ngõ ra 4-20mA. Dải đo và giá trị cảnh báo có thể được thiết lập chỉ bằng một nút bấm.

3. Thông số kỹ thuật

■ Tín hiệu đo: Bộ truyền tín hiệu mực chất lỏng 2 chiều

■ Độ chính xác đo: Độ phi tuyến tính < 0,25%

■ Nội dung hiển thị kỹ thuật số: mực nước thượng lưu; mực nước hạ lưu; giá trị cột áp; giá trị cài đặt ngõ ra cảnh báo 6 chiều

■ Tín hiệu đầu ra chuyển mạch: 6 kênh, mỗi điểm có thể được người dùng điều chỉnh trong dải đo được chỉ định.

■ Công suất tiếp điểm đầu ra: 5A/250VAC, 5A/30VDC

■ Môi trường làm việc: Nhiệt độ 0～50℃ Độ ẩm ＜85%RH

■ Kích thước: Khay 144×144×185mm

■ Nguồn điện: 110V/220VDC hoặc AC110/220V/50Hz

■ Công suất tiêu thụ: 10W
