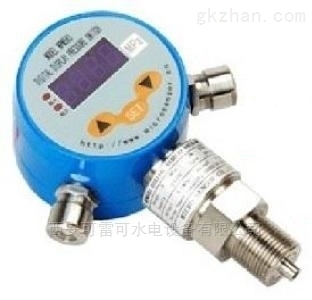

Công tắc áp suất kỹ thuật số MPM583 là sản phẩm điều khiển áp suất kỹ thuật số thông minh tích hợp đo lường, hiển thị và điều khiển áp suất. Sản phẩm này có cấu trúc điện tử hoàn toàn, sử dụng cảm biến áp suất áp điện trở với màng cách ly ở đầu vào. Tín hiệu đầu ra được khuếch đại bởi bộ khuếch đại độ chính xác cao, độ trôi nhiệt độ thấp và được gửi đến bộ chuyển đổi A/D có độ chính xác cao, tại đây tín hiệu được chuyển đổi thành tín hiệu số có thể được xử lý bởi bộ vi xử lý. Tín hiệu đã xử lý này điều khiển hai rơle để đo lường và điều khiển áp suất của hệ thống điều khiển.
Tổng quan sản phẩm
Đây là sản phẩm điều khiển áp suất hiển thị kỹ thuật số thông minh tích hợp đo lường áp suất, hiển thị và điều khiển. Sản phẩm có cấu trúc hoàn toàn điện tử, sử dụng cảm biến áp suất áp điện trở với màng ngăn cách ly ở đầu vào. Tín hiệu đầu ra được khuếch đại bởi bộ khuếch đại độ lệch nhiệt độ thấp, độ chính xác cao và sau đó được gửi đến bộ chuyển đổi A/D có độ chính xác cao, tại đó tín hiệu được chuyển đổi thành tín hiệu số có thể được xử lý bởi bộ vi xử lý. Tín hiệu đã được xử lý này điều khiển hai rơle để đo lường và điều khiển áp suất của hệ thống điều khiển. Sản phẩm linh hoạt trong sử dụng, vận hành đơn giản, dễ dàng gỡ lỗi, an toàn và đáng tin cậy. Sản phẩm được sử dụng rộng rãi trong các ngành công nghiệp như thủy điện, cấp nước, dầu khí, hóa chất, máy móc và thủy lực để đo lường, hiển thị và điều khiển áp suất của môi trường chất lỏng.
Tính năng
• Kích thước nhỏ gọn và dễ lắp đặt;
• Hai đầu ra rơle với các đầu nối nhanh;
• Các điểm chuyển mạch có thể cấu hình tại hiện trường;
• Bảng điều khiển hiển thị trạng thái rõ ràng và dễ hiểu.
Thông số hiệu suất
Nhiệt độ môi trường: -30℃～70℃; Nhiệt độ trung bình: -40℃～85℃
Nhiệt độ bảo quản: -40℃～85℃; Độ ẩm tương đối: 0～80%
Độ chính xác hiển thị: ±0.5% FS Độ chính xác điều khiển: ±0.5% FS
Độ ổn định dài hạn: ≤±0.5%/năm; Ảnh hưởng của nguồn điện: ≤±0.1% FS;
Dải điều khiển: -0.1…0～0.01…100MPa; Dải nguồn: (13～31)VDC (khuyến nghị 24VDC).
Công suất tiêu thụ tối đa: <1.2W; Tuổi thọ tiếp điểm rơle: >100.000 chu kỳ;
Dung lượng tiếp điểm rơle: 220VAC/3A, 30VDC/3A; Cấp bảo vệ: IP65;
Số lượng tiếp điểm rơle: 2×(NO+NC); Giao diện áp suất: Xem hướng dẫn lựa chọn;
Phương pháp hiển thị: Ống kỹ thuật số 4 chữ số 0,36", 2 đèn LED; Phương pháp dẫn: Khối đấu nối nhanh;
Phạm vi hiển thị: -1999～9999
1. Khi chọn model, vui lòng đảm bảo vật liệu của môi trường đo tương thích với vật liệu của các bộ phận tiếp xúc với sản phẩm.
2. Phạm vi điều khiển của công tắc áp suất màng chắn là 0～70kPa…35MPa.
3. Điểm điều khiển của sản phẩm này có thể được cài đặt tại chỗ hoặc chỉ định khi đặt hàng.
4. Nếu chiều dài cáp không được chỉ định, chiều dài mặc định là 1,5m; bất kỳ chiều dài nào vượt quá mức này sẽ được tính phí tương ứng.
