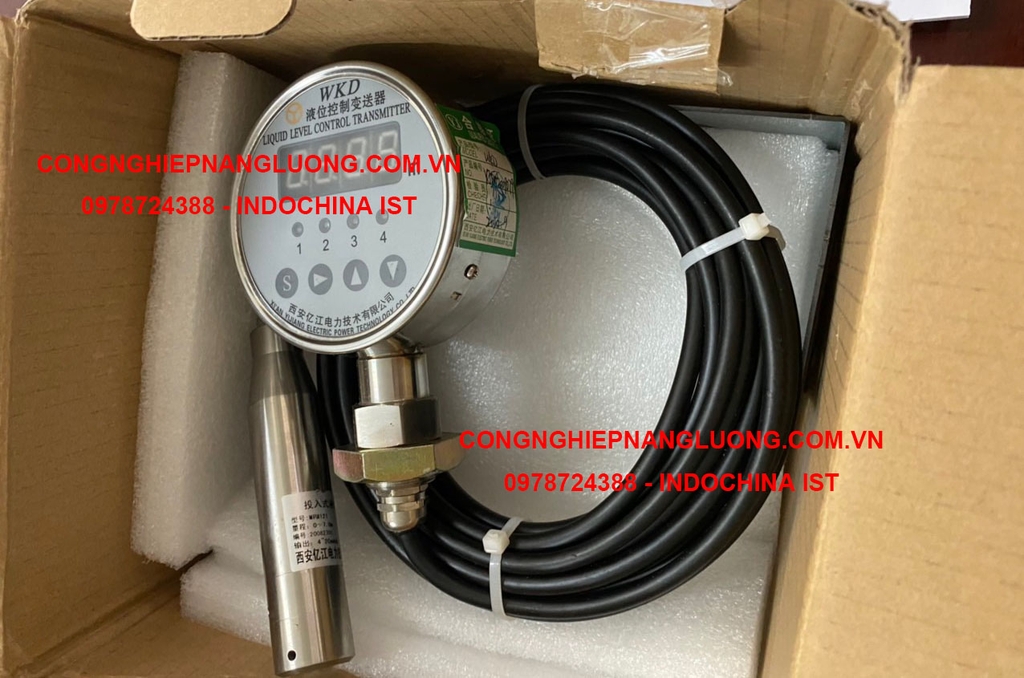

Cảm biến đo mức dầu máy phát wkd (xi'an)

Đồng hồ điều khiển mức chất lỏng WKD sử dụng cảm biến áp suất gốm lau khô phạm vi vi mô được nhập khẩu để đo mức chất lỏng. Thiết bị tích hợp đo lường, hiển thị, truyền từ xa và cảnh báo. Nó có thể chuyển đổi tín hiệu mức chất lỏng thành tín hiệu dòng tiêu chuẩn 4-20mA và có thể gửi tín hiệu cảnh báo giới hạn trên, giới hạn trên và giới hạn dưới. Giá trị cảnh báo có thể nằm trong phạm vi đầy đủ. Nó được sử dụng để đo mức chất lỏng của ổ trục và thùng hồi dầu.

2. Tính năng

■ Màn hình LED, đầu ra tương tự, chức năng đầu ra tiếp điểm, phạm vi ứng dụng rộng và ứng dụng thuận tiện

■ Phần tử nhạy áp suất OEM piezoresistive được chọn làm cảm biến, có khả năng quá tải cao và khả năng chống nhiễu mạnh, giúp cải thiện đáng kể độ ổn định và độ tin cậy của ứng dụng

■ Bộ xử lý thông minh sử dụng bộ xử lý hiệu suất cao, cũng như mạch chuyển đổi A / D có độ chính xác cao và bù nhiệt độ và áp suất, có các đặc điểm đo độ chính xác cao và ổn định hơn

■ Các cài đặt thông số như cảnh báo và hiệu chỉnh được vận hành trực tiếp trên bảng điều khiển của bộ điều khiển biến thiên, sử dụng linh hoạt hơn

Ba, thông số kỹ thuật

■ Phạm vi đo 0 ~ 2 mét

■ Điện áp nguồn: AC85 ~ 265V, DC110 ~ 340 hoặc DC24V, được xác định khi đặt hàng

■ Hiển thị thông số: cài đặt cửa sổ hiển thị LED bốn chữ số và các thông số đo lường 3 Chỉ báo LED

■ Chế độ đầu ra: 3 chỉ báo LED hiển thị trạng thái hành động cảnh báo, 1 số lượng tương tự, 3 số lượng chuyển đổi

■ Dòng điện đầu ra: 4 ~ 20mA chịu tải <525 ohm

■ Công suất điểm tiếp xúc rơle: 1A / AC250V 3 nhóm rơle có thể được thiết lập

■ Độ chính xác: ± 0,5% độ trôi hàng năm <± 0,2FS

■ Công suất: 20W

Bốn, nguyên tắc làm việc

   Khi mức chất lỏng đo được thay đổi, điện áp đầu ra của cảm biến áp suất vi mô thay đổi tương ứng và giá trị điện áp này được gửi đến mạch lấy mẫu đơn chip để xử lý số. Sau khi xử lý chuyển đổi quy mô và lọc, dữ liệu được hiển thị tương ứng, đầu ra tương tự và đầu ra cảnh báo phán đoán giới hạn để thực hiện chức năng thiết kế mong đợi.
