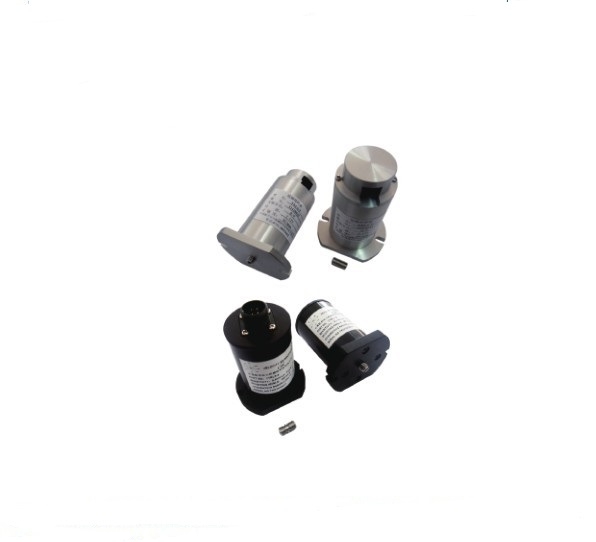

Cảm biến vận tốc rung động dps-0.5-8-v

Cảm biến vận tốc rung động DPS-0.5-8-V

DPS-0.5-5-H/V

DPS-0.35-8-H/V

MLV/S-9

Cảm biến rung động vận tốc Lanzhou DPS-0.5-8-V phổ biến tại Trung Quốc

Cảm biến rung động vận tốc Lanzhou DPS-0.5-8-V phổ biến tại Trung Quốc

Cảm biến rung động vận tốc Lanzhou DPS-0.5-8-V đang rất được ưa chuộng tại Trung Quốc.

I. Tổng quan:
Cảm biến rung động vận tốc tần số thấp DPS-0.5-8-V có khả năng chống rung động ngang tuyệt vời. Thiết bị được tích hợp bộ tích hợp và xuất ra tín hiệu điện áp dịch chuyển. Cảm biến này tích hợp tín hiệu vận tốc rung động vào tín hiệu dịch chuyển. Thiết bị chủ yếu được sử dụng để đo độ rung trong máy phát điện tua bin thủy lực, máy móc quay tốc độ thấp, kết cấu kỹ thuật và cầu. Cảm biến này đo độ rung động so với không gian trống. Tín hiệu điện áp đầu ra của nó tỷ lệ thuận với độ rung.

II. Tính năng
: 1. Cảm biến có tần số hoạt động rất thấp và phù hợp với máy móc quay tốc độ thấp.
2. So với các cảm biến rung động khác, cảm biến này có trở kháng đầu ra thấp hơn và tỷ lệ tín hiệu trên nhiễu tốt hơn. Cảm biến có thể hoạt động với vôn kế AC hoặc máy hiện sóng đa năng. Không yêu cầu đầu ra đặc biệt hoặc cáp truyền dẫn, rất dễ sử dụng.
3. Thiết kế cảm biến loại bỏ các bộ phận chuyển động ma sát, mang lại tuổi thọ tương đối dài.
4. Cảm biến có khả năng chống rung động ngang ở một mức độ nhất định (lên đến 10g).
III. Thông số kỹ thuật chính:
1. Dải tần số đáp ứng: 0,5Hz đến 200Hz (-3dB)
2. Độ nhạy: 8mV/μm ±5%, 5mV/μm ±5%, 4mV/μm ±5% (hoặc có thể điều chỉnh theo yêu cầu của người dùng)
3. Dải đo: ±1mm (±2mm, ±3mm, v.v.)
4. Độ tuyến tính: <2%
5. Điện áp đầu ra tối đa: 8V (Đỉnh đơn)
6. Dải nhiệt độ hoạt động: -30°C đến 80°C
7. Hướng hoạt động: H (Ngang) V (Dọc)
8. Nguồn điện hoạt động: ±12VDC
9. Lắp đặt: Cố định bằng hai vít M5 trên một vòng tròn Φ56mm.
IV. Nguyên lý cơ bản:
Cảm biến rung động tần số thấp là cảm biến quán tính. Chúng sử dụng nguyên lý cảm ứng từ điện để chuyển đổi tín hiệu rung động thành tín hiệu điện. Chúng chủ yếu bao gồm một hệ thống mạch từ, một khối quán tính và một bộ giảm chấn lò xo. Một nam châm được cố định chắc chắn bên trong vỏ cảm biến, và khối quán tính (cụm cuộn dây) được treo vào vỏ bằng các bộ phận lò xo. Trong quá trình hoạt động, cảm biến được lắp đặt trên máy. Khi máy rung, trong dải tần số hoạt động của cảm biến, cuộn dây và nam châm chuyển động tương đối với nhau, cắt các đường sức từ, tạo ra một điện áp cảm ứng trong cuộn dây. Tín hiệu điện áp này tỷ lệ thuận với giá trị vận tốc rung của vật thể được đo. Tín hiệu dịch chuyển có thể thu được bằng cách tích phân và khuếch đại tín hiệu này. Lựa chọn cảm biến vận tốc rung tần số thấp:
◆A □ Góc lắp đặt/lựa chọn tần số hoạt động tối thiểu
V: 0°±2.5° (lắp đặt thẳng đứng)
H: 90°±2.5° (lắp đặt nằm ngang)
◆B □ Lựa chọn độ nhạy
B: Độ nhạy: 8mv/um F: Độ nhạy: 5mv/um (có thể điều chỉnh theo yêu cầu của người dùng)
◆C □ Lựa chọn phạm vi
01: ±1mm
02 ±2mm
03 ±3mm
