Cặp nhiệt điện sbw-01, bộ truyền tín hiệu nhiệt độ điện trở sbw-02

Cặp nhiệt điện SBW-01, Bộ truyền tín hiệu nhiệt độ điện trở SBW-02

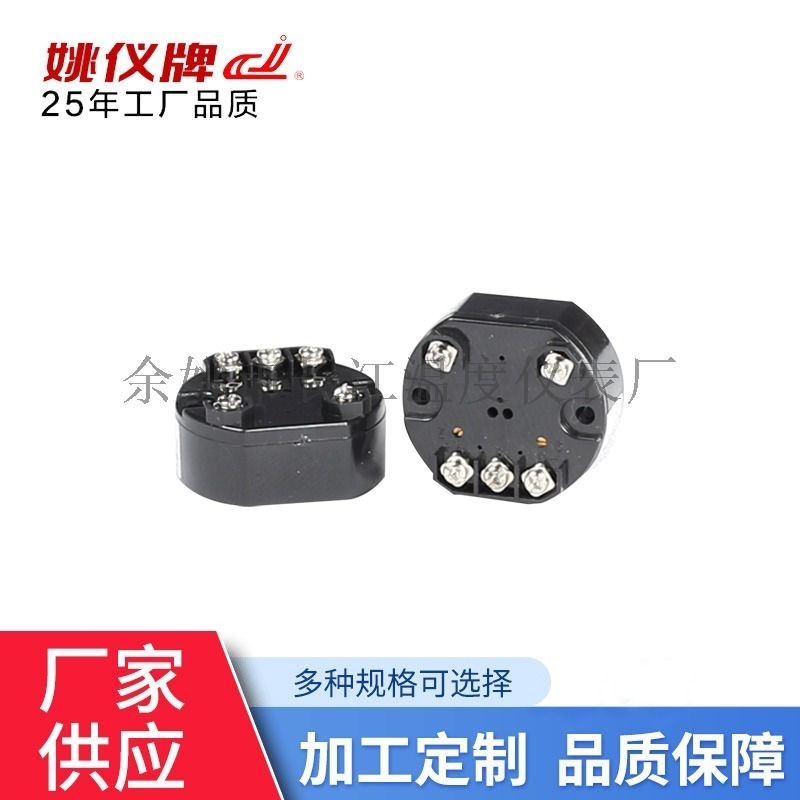

Bộ truyền tín hiệu nhiệt độ dòng SBW là thiết bị truyền tín hiệu nhiệt độ lắp đặt tại hiện trường, sử dụng phương pháp truyền hai dây (đầu vào nguồn và đầu ra tín hiệu dùng chung hai dây). Thiết bị xuất ra tín hiệu dòng điện 4-20mA tỷ lệ tuyến tính với nhiệt độ đo được. Bộ truyền tín hiệu có thể được tích hợp vào hộp đấu nối của cặp nhiệt điện hoặc cảm biến nhiệt điện trở (RTD) để tạo thành cấu trúc thống nhất, hoặc có thể được lắp đặt như một mô-đun chức năng trong thiết bị thử nghiệm. Bộ truyền tín hiệu nhiệt độ cặp nhiệt điện có tính năng bù nhiệt độ điểm nối lạnh tự động. Chúng được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp để phát hiện, truyền dẫn và điều khiển tự động.

II. Thông số kỹ thuật

1. Độ chính xác đo: ±0,1%, ±0,2%, ±0,5%

2. Đầu ra (hai dây): Xuất ra tín hiệu 4-20mA trong phạm vi đo.

3. Sai số bù nhiệt độ điểm nối lạnh: <1℃～2℃/K, E, J, S

4. Điện trở tải: 0～600Ω

5. Nguồn điện hoạt động: Điện áp hoạt động định mức DC24V

Điện áp hoạt động: DC 12V, 35V (cần có điện trở bảo vệ 500Ω bên ngoài khi điện áp lớn hơn 24V).

6. Môi trường làm việc: -25℃～85℃, độ ẩm tương đối ≤85%RH, môi trường không ăn mòn và không có bức xạ điện từ.

III. Ký hiệu mẫu

SBW □ － □ □

① ② ③

① Số vạch chia:

Cặp nhiệt điện RK: K RE: E RJ: J

RS: S RB: B RT: T

Cảm biến nhiệt điện trở (RTD) ZC: Cu50 ZP: Pt100

② Phạm vi truyền:

01: 0～100℃ 02: 0～200℃ 03: 0～300℃ 04: 0～400℃

05: 0～500℃ 06: 0～600℃ 07: 0～700℃ 08: 0～800℃

09: 0～900℃ 010: 0～1000℃ 011: 0～1100℃ 012: 0～1200℃

50: -50～150℃ 51: -50～50℃ 52: -50～100℃

Không có yêu cầu đặc biệt: nguồn điện và đầu ra là nguồn điện hai dây, không cách ly, DC24V (vui lòng gọi điện để đặt hàng riêng).
