Công tắc lưu lượng fs23-g14edryq

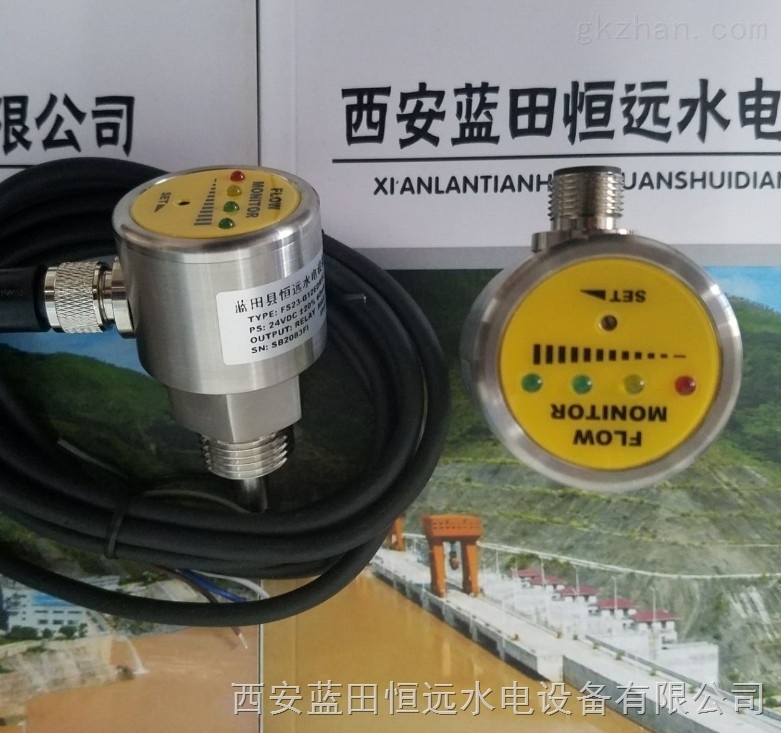

Công tắc lưu lượng  FS23-G14EDRYQ

Công tắc dòng chảy nhiệt FS23 hoạt động dựa trên nguyên lý nhiệt. Nó chứa hai điện trở bên trong một đầu dò kín: một điện trở được nung nóng để hoạt động như điện trở cảm biến, và điện trở còn lại không được nung nóng và đóng vai trò là điện trở tham chiếu. Khi môi chất chảy, nhiệt trên điện trở được nung nóng sẽ được truyền đi, làm thay đổi giá trị điện trở của nó. Sự chênh lệch giữa hai điện trở này được sử dụng để xác định lưu lượg

Thông tin sản phẩm

Công tắc lưu lượng nhiệt FS23 hoạt động dựa trên nguyên lý nhiệt. Nó chứa hai điện trở bên trong một đầu dò kín: một điện trở được nung nóng làm điện trở cảm biến và điện trở còn lại không được nung nóng làm điện trở tham chiếu. Khi môi chất chảy, nhiệt được truyền ra khỏi điện trở được nung nóng, làm thay đổi giá trị điện trở của nó. Sự chênh lệch giữa hai điện trở được sử dụng để xác định lưu lượng. Nó có thể theo dõi lưu lượng chất lỏng trong đường ống theo thời gian thực, cung cấp đầu ra chuyển mạch và sử dụng nhiều đèn LED để hiển thị trạng thái vận tốc chất lỏng. Nó đạt được các chức năng giám sát sau: lưu lượng môi chất, lưu lượng giảm/tăng; sự hiện diện/vắng mặt của môi chất; lưu lượng môi chất/ứ đọng.

Đặc điểm của dòng FS23:

Không có bộ phận chuyển động, không cần bảo trì, dễ lắp đặt, một model phù hợp với nhiều yêu cầu về đường kính ống. Trạng thái bật/tắt có thể điều chỉnh liên tục, tổn thất áp suất cực thấp, cấu trúc nhỏ gọn. Màn hình LED hiển thị xu hướng lưu lượng và trạng thái bật/tắt. Ứng dụng: Loại khí nén và thủy lực đa năng, phù hợp cho các hệ thống khí nén và thủy lực, để theo dõi sự gián đoạn dòng chảy trong nước tuần hoàn, chất lỏng cắt gọt và dầu bôi trơn, cũng như bảo vệ bơm chạy khô.

Thông số kỹ thuật:

△Phạm vi cài đặt: 1…150cm/s (nước), 3…300cm/s (dầu), 20…2000cm/s (không khí)

△Ngõ ra tín hiệu: PNP, NPN, rơ le, analog (4…20mA) thường mở + thường đóng (SPDT)

△Nguồn điện: 24V±20%DC hoặc 230V±15%AC 1)

△Dòng điện kết nối: Tối đa 400mA (loại PNP hoặc NPN) Tối đa 4A (loại rơ le)

△Dòng điện không tải: Tối đa 80mA

△Đèn báo lưu lượng: Mảng LED (4 đèn)

△Phương pháp cài đặt: Cài đặt biến trở
