Cpu hợp bộ rơ le wfb-802a wfb-801a

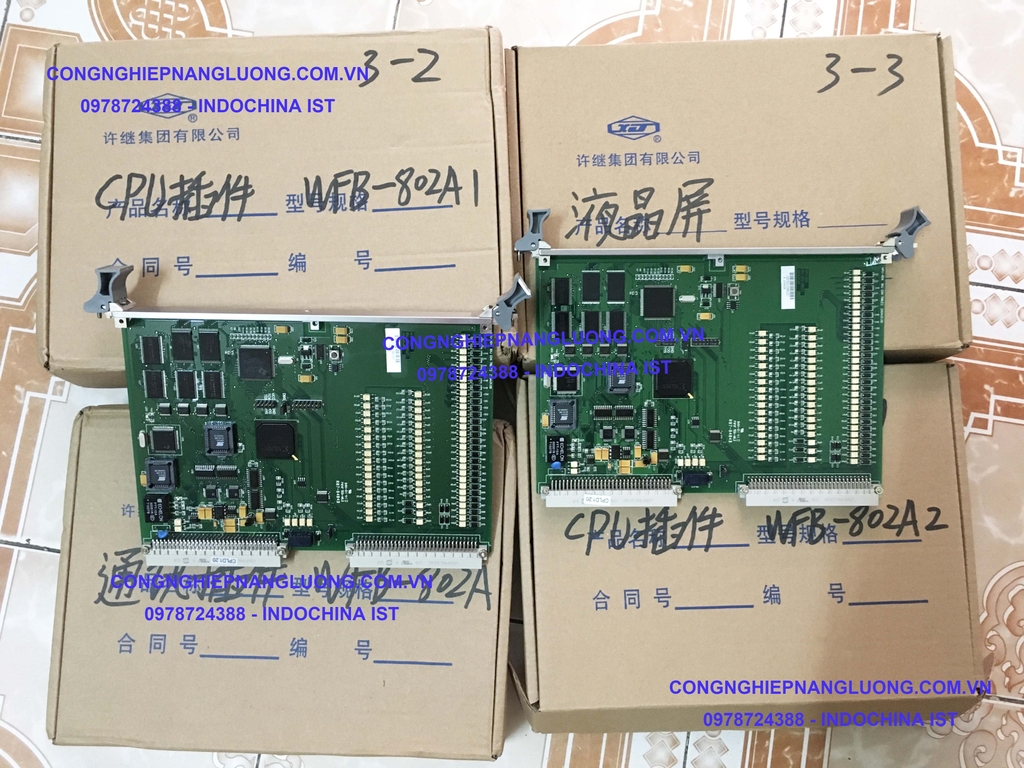

CPU Hợp bộ rơ le WFB-802A  WFB-801A là phụ kiện thiết bị bảo vệ WFB-800A

Sự miêu tả
1.1 Giới thiệu tóm tắt về dòng thiết bị bảo vệ WFB-800A
Dòng thiết bị bảo vệ dựa trên vi máy tính WFB-800A cho tổ máy phát - biến áp được áp dụng để bảo vệ các tổ máy phát - biến áp từ 1.000MW-1.000KV trở xuống với nhiều công suất và cấp điện áp khác nhau. Chúng cũng có thể đáp ứng việc bảo vệ các đơn vị máy phát-biến áp quy mô lớn trong các kiểu kết nối khác nhau và thực hiện các yêu cầu cấu hình hoàn toàn độc lập cho bảo vệ chính kép và bảo vệ dự phòng kép và bảo vệ không điện. Trong khi đó, loạt bảo vệ như vậy cũng có thể được kết nối trực tiếp với hệ thống tự động hóa toàn diện của nhà máy điện.
Loạt thiết bị bảo vệ như vậy bao gồm WFB-801A, WFB-802A, WFB-804A và WFB-805A và chúng áp dụng cùng một cấu trúc nền tảng phần mềm và phần cứng, nhưng hơi khác so với các tài nguyên phần cứng có liên quan.
WFB-801A nhận ra khả năng bảo vệ tổng lượng điện của máy phát và máy biến áp kích thích (máy kích từ) và có thể được sử dụng trong bảo vệ máy phát của các tổ máy nhiệt điện, thủy điện, điện hạt nhân và tuabin khí quy mô lớn, cũng như bảo vệ các bộ điều chỉnh pha đồng bộ .
WFB-802A nhận ra khả năng bảo vệ tổng lượng điện của máy biến áp, và có thể được sử dụng để bảo vệ cho máy biến áp chính và máy biến áp dịch vụ trạm của các đơn vị quy mô lớn và máy biến áp khởi động / dự phòng của nhà máy điện.
WFB-804A nhận ra bảo vệ tổng lượng không mang điện của khối máy phát - máy biến áp, và cũng có thể được sử dụng để bảo vệ lượng không mang điện của máy biến áp khởi động / dự phòng.
WFB-805A nhận ra bảo vệ tổng lượng không mang điện của khối máy phát-máy biến áp và có thể nhận ra bảo vệ tổng lượng điện của một máy phát và máy kích thích (máy biến áp kích thích), một máy biến áp chính và một hoặc hai máy biến áp dịch vụ trạm.
Trong ứng dụng kỹ thuật, các thiết bị bảo vệ tương ứng có thể được chọn tùy theo công suất của tổ máy phát điện, chế độ kết nối chính và chế độ vận hành, và cấu hình bảo vệ và sơ đồ cấu hình bảng điều khiển khác nhau được hình thành, như thể hiện trong Điều 1.3. Phần mềm bảo vệ phải được thiết kế theo mô-đun theo nguyên tắc cấu hình tối đa. Công cụ cấu hình đặc biệt Prate-800A có thể được áp dụng để tiến hành cấu hình linh hoạt cho các mô-đun bảo vệ theo các yêu cầu kỹ thuật khác nhau.
1.2 Đặc điểm hoạt động

Cấu trúc phần cứng với hiệu suất cao và độ tin cậy cao
Cấu trúc phần cứng của bảng quản lý CPU, bảng khởi động và bảng bảo vệ hoạt động đồng thời được áp dụng. Với bộ xử lý DSP hiệu suất cao 32 chữ số, bộ xử lý logic 32 chữ số và AD tốc độ cao 16 chữ số, lối ra bảo vệ vấp phải phương pháp “khởi động + hành động bảo vệ” để tránh hoạt động sai do lỗi phần cứng của bộ bảo vệ. thiết bị; cấu hình kép chính kép phía sau tránh được sự cố trong hoạt động do hư hỏng các bộ phận.
Khả năng chống nhiễu mạnh mẽ
Các biện pháp chống nhiễu thích hợp được thực hiện cho thiết kế phần mềm và phần cứng. Vỏ máy 6U được bao bọc hoàn toàn, mặt kính nguyên khối và phân tách dòng điện mạnh và dòng điện yếu một cách nghiêm ngặt giúp cho khả năng chống nhiễu của thiết bị bảo vệ được tăng lên rất nhiều. Phát xạ điện từ bên ngoài cũng đáp ứng các tiêu chuẩn liên quan.
Chức năng tự kiểm tra mạnh mẽ
Chức năng tự kiểm tra hoàn hảo của vòng lấy mẫu A / D có thể tránh hoạt động sai của thiết bị bảo vệ phát sinh từ sự cố lấy mẫu A / D; tự kiểm tra vòng lặp chuyển mạch có thể phát hiện chính xác lỗi đứt dây hoặc sự cố của bất kỳ vòng lặp chuyển mạch nào, sau đó đưa ra cảnh báo và chốt bảo vệ một cách đáng tin cậy; việc tự kiểm tra giá trị cài đặt có thể khắc phục sự cố của vùng lưu trữ giá trị cài đặt, giới hạn giá trị cài đặt và cài đặt không hợp lý, v.v.; nó có chức năng tự kiểm tra nguồn điện ＋ 5V và ± 15V; khi điện áp không bình thường, thiết bị bảo vệ sẽ báo động và chốt bảo vệ.
Nhận dạng dòng khởi động nâng cao
Khi máy biến áp đóng không tải, dòng điện khởi động có thể được xác định bằng dòng điện pha, do đó tránh ảnh hưởng đến dòng điện khởi động của pha này bởi dòng điện khởi động của các pha khác trong quá trình bù pha của máy biến áp và thu được dòng điện khởi động khác biệt hơn đặc trưng; áp dụng công nghệ độc quyền duy nhất để xác định lỗi trong quá trình vận hành không tải của máy biến áp chính, do đó bảo vệ so lệch có thể hoạt động tức thời trong quá trình vận hành không tải có sự cố theo tiêu chí mở pha toàn diện.
Xác định sự hài lòng TA đáng tin cậy
Công nghệ độc quyền để xác định chống bão hòa TA “phương pháp trễ thời gian” + “dòng điện hạn chế ảo” được áp dụng. Khi lỗi bên ngoài có bão hòa TA, bảo vệ được chốt lại một cách đáng tin cậy. Khi sự bão hòa TA của lỗi bên ngoài được chuyển thành lỗi bên trong ngắt mạch
