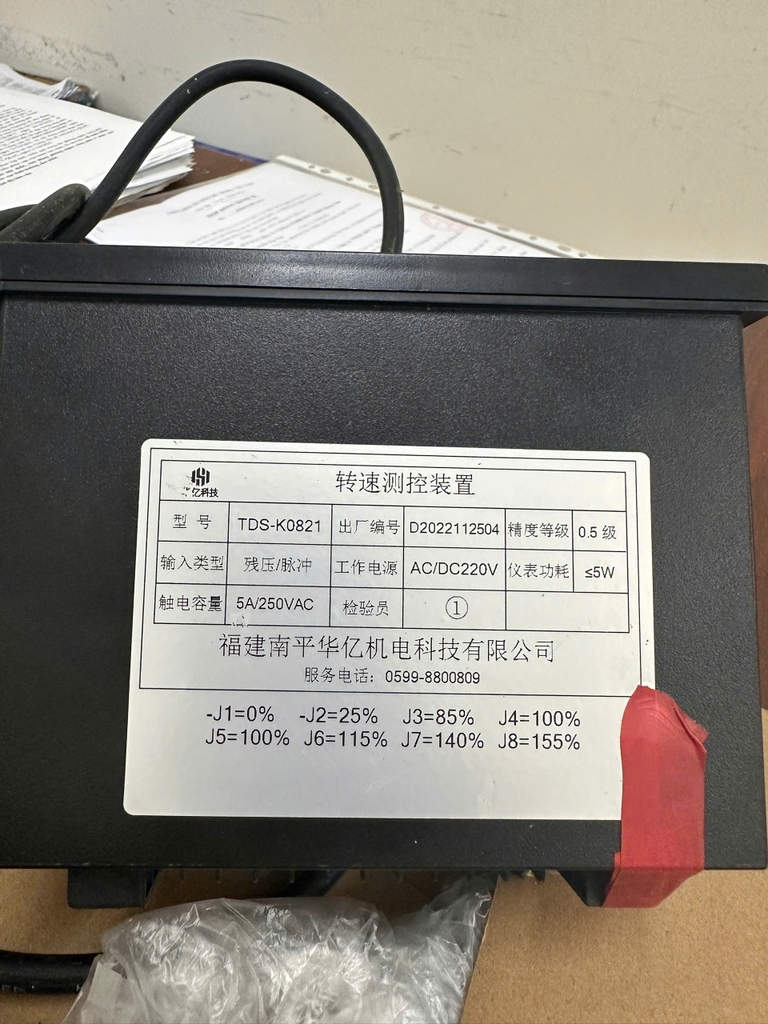

Đồng hồ đo và điều khiển tốc độ TDS-K0821

Đồng hồ đo tốc độ hai kênh TDS-K0821 tận dụng ưu điểm của vi điều khiển đơn chip, đạt được độ chính xác cao, chức năng mạnh mẽ, độ tin cậy cao và dễ vận hành. Ưu điểm nổi bật của nó nằm ở việc phụ thuộc vào tần số của tín hiệu đo, phần lớn không phụ thuộc vào biên độ điện áp tín hiệu, do đó đặc biệt phù hợp để đo các tín hiệu điện áp dư thấp và thể hiện khả năng chống nhiễu mạnh mẽ. Nó tích hợp máy đo tần số, máy đo tốc độ và máy đo vòng tua máy vào một thiết bị duy nhất. Hơn nữa, độ chính xác của thiết bị được xác định bởi bộ dao động tinh thể, đảm bảo giá trị tốc độ không thay đổi bất kể điều kiện môi trường và hoạt động, từ đó nâng cao độ tin cậy. Thiết bị có thể lưu và ghi nhớ tốc độ tối đa hiện tại của thiết bị, tạo điều kiện thuận lợi cho việc kiểm tra giảm tải và phân tích quá tốc độ khi xảy ra sự cố. Việc đo tần số được thực hiện bằng tín hiệu quang điện từ đĩa bánh răng hoặc tín hiệu đầu vào từ máy biến áp, mở rộng phạm vi ứng dụng đo lường. Việc đo lường và điều khiển sử dụng phương pháp vi sai hồi tiếp để loại bỏ hiện tượng jitter đầu ra. Phương pháp khóa được sử dụng để ngăn ngừa các sự cố đầu ra do biến dạng dạng sóng phanh của thiết bị. Giá trị phần trăm tốc độ có thể dễ dàng điều chỉnh tại chỗ trong phạm vi xác định theo nhu cầu vận hành của nhà máy điện. Các đầu ra bao gồm năm, sáu, bảy, tám, chín và mười kênh điều khiển, và một đầu ra tương tự D/A. Các mẫu RS485 có sẵn theo yêu cầu. Tốc độ, phần trăm tốc độ hoặc tần số của thiết bị được hiển thị bằng màn hình LED bốn chữ số. Trạng thái hoạt động của năm, sáu, bảy, tám, chín và mười kênh được hiển thị bằng năm, sáu, bảy, tám, chín và mười đèn LED tương ứng. Thiết bị này có những ưu điểm như độ chính xác đo cao, độ ổn định tốt, độ tin cậy cao, chức năng mạnh mẽ, điều chỉnh linh hoạt, vận hành đơn giản và dễ lắp đặt. Nó có thể đạt được điều khiển số độc lập hoặc điều khiển mạng với giao diện máy tính để điều khiển nhóm.

II. Tính năng và chức năng:

1. Sử dụng cả nguồn điện AC và DC. Phạm vi điện áp là 110V~220V, giúp thiết bị có tính ứng dụng cao.

2. Đầu ra tín hiệu tương tự (4~20 mA, đầu ra tín hiệu RS485) có sẵn theo yêu cầu từ nhà sản xuất.

3. Chức năng tự động thiết lập lại: Trong trường hợp hệ thống gặp sự cố, thiết bị sẽ tự động khởi động lại, thiết lập lại ngay lập tức và tiếp tục hoạt động bình thường mà không ảnh hưởng đến tín hiệu đầu ra.

4. Thiết bị lưu trữ các giá trị tối đa của thiết bị (tần số cao nhất, phần trăm, tốc độ) sau khi khởi động, cung cấp cơ sở cho việc phân tích sự cố.

5. Dễ dàng lắp đặt bằng cấu trúc khe cắm tiêu chuẩn.

6. Tự động phát hiện và hiển thị tần số và tốc độ của thiết bị, và có thể tính toán phần trăm tần số; chính xác, đáng tin cậy và dễ quan sát.

7. Cài đặt đầy đủ các giá trị điểm đặt: Giá trị điều khiển và tần số trung tâm của mỗi điểm có thể được đặt trong phạm vi 0~100Hz. Thích ứng với các yêu cầu đo lường và điều khiển của các loại thiết bị khác nhau với các tần số khác nhau (được cài đặt sẵn tại nhà máy là 50Hz).

8. Phương pháp hiển thị: Trong quá trình tín hiệu đầu vào tăng từ 0%Ne đến 200%Ne, đèn 1, 2 và 3 vẫn tắt khi đạt đến giá trị cài đặt, và đèn 4, 5, 6, 7, 8, 9 và 10 sẽ sáng tuần tự khi đạt đến giá trị cài đặt, đồng thời các thao tác đầu ra tương ứng diễn ra. Khi tín hiệu đầu vào giảm, đèn 10, 9, 8, 7, 6, 5 và 4 sẽ tắt tuần tự, đồng thời các thiết lập lại đầu ra tương ứng diễn ra. Khi tốc độ giảm xuống giá trị cài đặt thứ ba, đèn 3 sáng; khi giảm xuống giá trị cài đặt thứ hai, đèn 2 sáng, đồng thời các thao tác tương ứng diễn ra. Sau khi hết thời gian trễ cài đặt hoặc tốc độ tiếp tục giảm xuống giá trị cài đặt của đèn 1, đèn 1 sẽ sáng trong 10 giây, và đèn 1, 2 và 3 sẽ tắt đồng thời. Nếu sau khi đèn 2 sáng, tín hiệu đầu vào bị gián đoạn hoặc quay trở lại xu hướng tăng, đèn 2 sẽ sáng nhưng bị khóa trong thời gian đã cài đặt, và các đèn 4 trở lên vẫn tắt (tức là khóa quay trở lại). Thời gian quay trở lại do người dùng cài đặt trong khoảng từ 1 đến 200 giây tùy theo yêu cầu phanh của thiết bị (cài đặt mặc định của nhà máy là 30 giây).

9. Lưu ý: Sau khi tốc độ giảm đến điểm đèn 2 sáng, cần phải đợi đèn 1 sáng và tắt trước khi có thể quay trở lại hoạt động đi lên. Thiết bị có chức năng khóa quay trở lại và sẽ khởi động lại hoạt động sau khi hết thời gian trễ đã cài đặt.

10. Tất cả các cài đặt của thiết bị này có thể được sửa đổi trong phạm vi quy định và sẽ được tự động lưu sau khi cài đặt. Chúng cũng sẽ được lưu và không bị mất sau khi mất điện.

11. Số cực được cài đặt tại chỗ theo dữ liệu thực tế, giúp thiết bị có tính ứng dụng cao.

III. Các thông số hiệu suất kỹ thuật chính:

(1) Tín hiệu đo: tần số quang điện của đĩa răng cưa, điện áp dư hoặc tần số PT;

(2) Phạm vi đo: 0,1~100 Hz (tần số), 60-6000 vòng/phút
