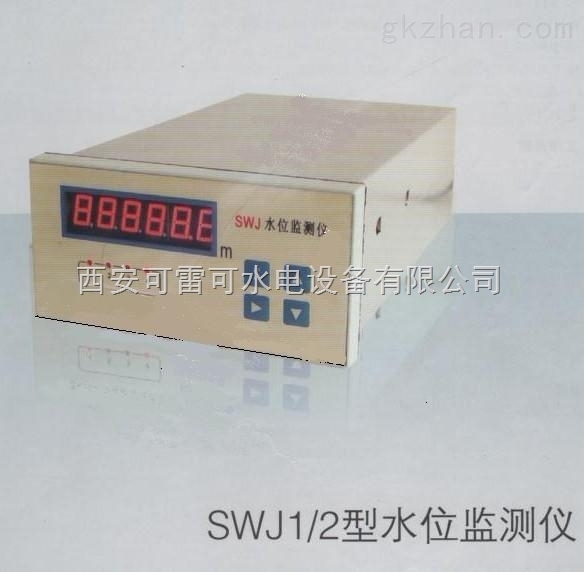

Giám sát mực nước SWJ-1-1

SWJ-1-1

Thiết bị giám sát mực nước SWJ-1 nhận tín hiệu analog từ bộ truyền tín hiệu mức, chuyển đổi chúng thông qua bộ chuyển đổi A/D và gửi dữ liệu đến CPU để xử lý và tính toán. Sau đó, thiết bị hiển thị giá trị mực nước trực quan và xuất ra bốn ngõ ra cảnh báo và một ngõ ra analog. Thiết bị hỗ trợ giao tiếp RS485, và phạm vi, độ cao và giá trị cảnh báo có thể được thiết lập tùy ý thông qua các nút bấm.

SWJ-1-1 là thiết bị giám sát mực nước có một bộ truyền tín hiệu mức. (
Bài viết cũng bao gồm một phần dường như không liên quan: Thiết bị giám sát mực nước SWJ-1-1 kèm bộ truyền tín hiệu.)

Thiết bị giám sát mực nước SWJ-1-1 kèm bộ phát

Thiết bị giám sát mực nước SWJ-1-1 kèm bộ phát

Thiết bị giám sát mực nước SWJ-1 tiếp nhận tín hiệu analog từ bộ phát mực nước, chuyển đổi chúng thông qua bộ chuyển đổi A/D và gửi dữ liệu đến CPU để xử lý và tính toán. Sau đó, thiết bị hiển thị giá trị mực nước trực quan và xuất ra bốn ngõ ra cảnh báo và một ngõ ra analog. Thiết bị hỗ trợ giao tiếp RS485, phạm vi, độ cao và giá trị cảnh báo có thể được thiết lập tùy ý thông qua các nút bấm.

SWJ-1-1 là thiết bị giám sát mực nước bao gồm một bộ phát mực nước.

II. Tính năng

■ Hệ thống vi điều khiển sử dụng bộ chia tần số nội bộ để tạo xung thời gian đo, đảm bảo độ chính xác đo lường nhất quán trong thời gian dài.

■ Tín hiệu đầu ra 4 kênh được khuếch đại để điều khiển ngõ ra rơle, và 4 điểm tác động và giá trị cảnh báo có thể được thiết lập;

■ Mạch giám sát và điện áp tiên tiến cho phép giám sát trạng thái hoạt động của máy tính.

III. Thông số kỹ thuật

Tín hiệu đo lường: Bộ truyền mức/Bộ truyền chênh lệch áp suất

■ Độ chính xác đo lường: Phi tuyến tính < 0,25%

■ Nội dung hiển thị kỹ thuật số: Giá trị mực nước/giá trị áp suất nước, giá trị cài đặt đầu ra cảnh báo 4 kênh.

■ Tín hiệu đầu ra công tắc: 4 kênh, mỗi kênh có thể được người dùng điều chỉnh trong phạm vi quy định.

■ Khả năng tiếp điểm đầu ra: 5A/250VAC, 5A/30VDC

■ Môi trường làm việc: Nhiệt độ 0～50℃, Độ ẩm <85%

■ Kích thước: Lắp đĩa 160×80×250mm

■ Nguồn điện: 110V/220VDC hoặc AC110/220V/50Hz

■ Công suất tiêu thụ: 10W
IV. Mô tả bảng điều khiển (Xem hình bên phải)
1. Đèn báo trạng thái đầu ra 1~4: Đèn báo trạng thái hoạt động của rơle đầu ra

2. Cửa sổ hiển thị đèn LED kỹ thuật số: hiển thị các thông số

3. Khu vực nút bấm: Dùng để cài đặt các thông số vận hành của thiết bị.
