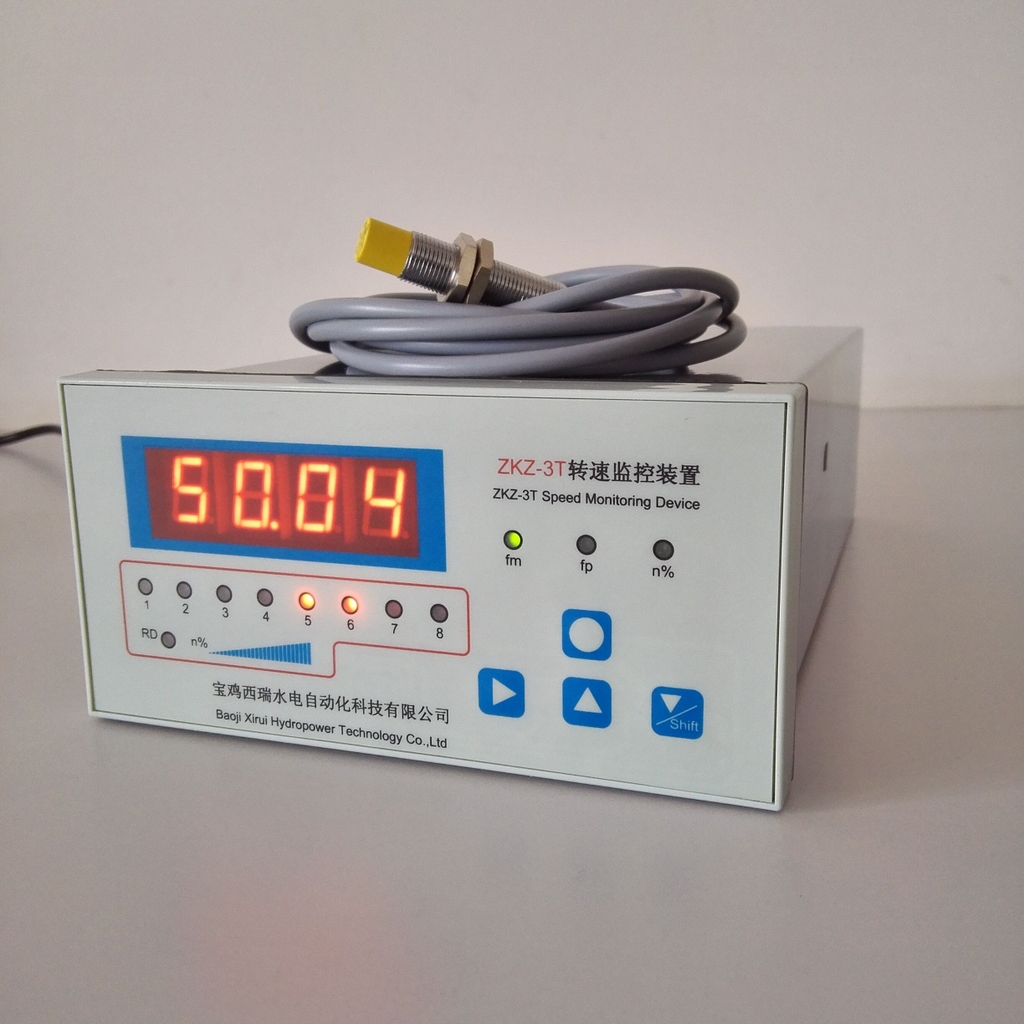

Giám sát tốc độ zkz-3t

I. Tổng quan

      Thiết bị giám sát tốc độ ZKZ-3T được kết nối với cảm biến xung tốc độ và tín hiệu biến điện áp để giám sát tốc độ của tổ máy thủy bình theo thời gian thực, đồng thời xuất ra tín hiệu công tắc và tín hiệu analog tương ứng với tốc độ của tổ máy tại từng điểm tốc độ của tổ máy. Dịch vụ hệ thống giám sát tắt máy và nhà máy điện.

2. Tính năng

   ■ Thiết bị giám sát tốc độ ZKZ-3T tích hợp máy đo tần số, máy đo tốc độ, rơ le tốc độ và dụng cụ kiểm tra tốc độ thành một thiết bị giám sát tốc độ đa năng;

   ■ Đo tốc độ quay áp dụng nguyên tắc đo lường tiên tiến của chu kỳ bên cổng biến thiên, có các đặc điểm đo độ chính xác cao và hiệu suất thời gian thực mạnh mẽ;

   ■ Độ chính xác đo lường và điều khiển của thiết bị chỉ được xác định bởi sai số và độ ổn định của bộ dao động tinh thể, vì vậy giá trị đầu ra của tiếp điểm tốc độ có thể duy trì hoạt động lâu dài mà không thay đổi;

   ■ Đầu ra tiếp điểm tốc độ quay áp dụng phương pháp chặn độ trễ để ngăn ngừa sự cố đầu ra do biến dạng dạng sóng. Theo yêu cầu vận hành của nhà máy điện, 8 ổ cắm tốc độ có thể được điều khiển thuận tiện tại chỗ

    Giá trị được điều chỉnh trong một phạm vi nhất định.

   ■ Thiết bị cũng có đầu ra dòng điện 4-20mA tiêu chuẩn, đầu ra giao tiếp RS485 (MODBOS RTU) tùy chọn và có thể dễ dàng kết nối với hệ thống máy tính giám sát của toàn nhà máy

    chụp lấy.

3. Hiệu suất kỹ thuật chính

   ■ Số kênh tín hiệu đo: một tín hiệu xung, một tín hiệu PT (hoặc tín hiệu máy nam châm vĩnh cửu)

   ■ Dải tần số đo: 0,05 ～ 100Hz

   ■ Độ chính xác của phép đo: Độ không tuyến tính <1%, vùng chết tốc độ <0﹒02%

   ■ Nội dung hiển thị kỹ thuật số: tần số máy phát, phần trăm tốc độ, giá trị cài đặt đầu ra của mỗi kênh.

   ■ Tín hiệu đầu ra chuyển mạch: Tín hiệu giá trị tốc độ: 8 kênh, mỗi điểm có thể được thiết lập bởi người dùng trong một phạm vi xác định trước.

   ■ 1 tín hiệu đầu ra cảnh báo rão (SPST)

   ■ Tín hiệu báo động mất điện thiết bị 1 chiều

   ■ Đầu ra tương tự: 4 ～ 20mA (tương ứng với tốc độ đơn vị 0% Ne ～ 200% Ne)

   ■ Đầu ra giao tiếp: RS485 (MODBOS RTU)

   ■ Môi trường làm việc: nhiệt độ 0 ～ 50 ℃ độ ẩm <85%

   ■ Kích thước tổng thể: tấm 160 × 80 × 250mm

   ■ Nguồn điện: DC110 ～ 340V hoặc AC85 ～ 265V / 50Hz

Bốn, nguyên tắc làm việc

    Thiết bị giám sát tốc độ loại ZKZ-3T được cấu tạo bởi ba phần: đĩa bánh răng, cảm biến và phần thân của thiết bị giám sát. Thiết bị giám sát sử dụng hệ thống chip đơn tốc độ cao. Xung thời gian đo được tạo ra sau tần số riêng phần trong hệ thống, chu kỳ là 2us, độ chính xác đo có thể đạt đến 0,01HZ, độ ổn định cao, không thay đổi trong thời gian dài. Mạch hiển thị áp dụng sơ đồ hiển thị động độ sáng cao với độ sáng cao. Mạch đo tín hiệu có các chức năng cách ly, khuếch đại, định hình, hai tín hiệu hoàn toàn độc lập, khi đứt tín hiệu chuỗi thì tín hiệu PT sẽ tự động cắt vào, điện áp tín hiệu trong khoảng 0.3V ~ 250V mới hoạt động được đáng tin cậy trong thời gian dài, và nó cũng có thể bị hỏng trong thời gian ngắn trong phạm vi 300V. Công việc đáng tin cậy. Tấm bánh răng đo tốc độ đưa tín hiệu sóng vuông của nó vào máy tính, sau đó chuyển đổi tần số, tốc độ quay, tỷ lệ phần trăm tốc độ quay tương ứng và các nội dung khác để cung cấp hiển thị và bộ nhớ. Thiết bị đo tốc độ ZKZ-3T có chức năng báo động thiết bị, khi thiết bị ngừng hoạt động và tăng tốc, thiết bị đo tốc độ sẽ phát ra tín hiệu báo động.
